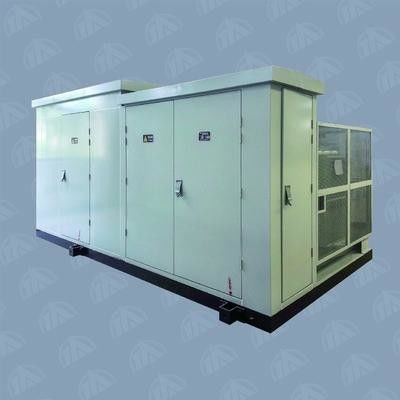

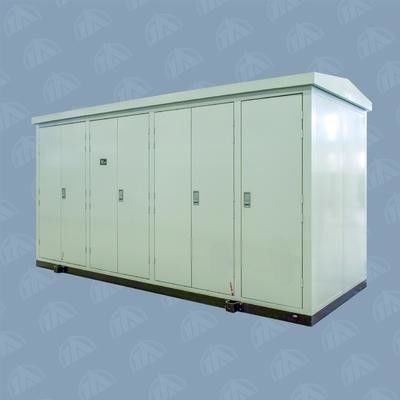

Podstacja transformatorowa elektrowni wiatrowych / PV / Podstacja rozdzielcza
Przegląd:
Specjalna podstacja YBT13 z serii PV i Wind Power jest badana przez naszą firmę w celu zaspokojenia zapotrzebowania na energię wiatrową i generację fotowoltaiczną. Produkt ma nowatorski wygląd, zwartą strukturę, niezawodne działanie, łatwą konserwację itp.
Funkcje:
1. Struktura obudowy
za. Rama podstacji: stal kanałowa i stal kątowa.
b. Obudowy w obudowie : blacha stalowa walcowana na zimno, płyta ze stali nierdzewnej, kompozytowa płyta kolorowa lub płyta ze stopu aluminium.
do. Blachy stalowe służą do odizolowania każdej zatoki i wyposażone w urządzenie oświetleniowe.
re. Dach: dwupoziomowa konstrukcja skutecznie zapobiegająca promieniowaniu cieplnemu.
mi. Pomieszczenie transformatorowe jest podzielone na typ otwarty i zamknięty. Grzejnik znajduje się na zewnątrz dla otwartej struktury. Natomiast konstrukcja typu zamkniętego ma oddzielne pomieszczenie, w którym przewidziane jest automatyczne urządzenie odprowadzające powietrze do kontroli temperatury w pomieszczeniu transformatora.
fa. Drzwi obudowy: taśma uszczelniająca typu niskotemperaturowego, która może osiągnąć dobry efekt uszczelniający w środowisku o niskiej temperaturze.
sol. Farba na powierzchni podstacji jest traktowana lakierem do pieczenia w wysokiej temperaturze, dzięki czemu może skutecznie opóźnić degradację wynikającą z promieniowania ultrafioletowego.
2. Jednostka HV
1. Zastosuj różne kombinacje na życzenie konsumentów, czyli rozdzielnice HXGT16-40.5, XGT5-40.5 i HXGT10-40.5.
2. Aparatura rozdzielcza HXGT16-40.5 wyposażona w łącznikowo-bezpiecznikowy przełącznik FT16-40.5R dla energii wiatrowej i fotowoltaicznej.
do. Rozdzielnica XGT5-40.5 wyposażona w wyłącznik VT16-40.5.
re. Rozdzielnica ma pełną funkcję zapobiegania nieprawidłowemu działaniu w celu zapewnienia bezpieczeństwa obsługi i konserwacji.
3. Jednostka transformatora
za. Transformator wykorzystuje transformator olejowy typu S11 lub transformator suchy SCB11.
b. Naturalna wentylacja jest dobra w pomieszczeniu transformatora lub temperatura w pomieszczeniu transformatora może być obniżona przez wyczerpanie wiatru za pomocą wentylatora automatycznego sterowania.
do. Miękkie połączenie jest używane pomiędzy zaciskami po stronie LV i szyną zbiorczą, co może skutecznie chronić przepust LV transformatora przed zmiażdżeniem i wyciekiem oleju.
4. Jednostka LV
za. W rozdzielnicach NN stosuje się inteligentne CB i TANM1 serii TANW1 lub CBC produkowane przez wyznaczonego producenta na życzenie klienta.
b. Schemat osłonowy można zaprojektować zgodnie z wymaganiami użytkownika.
5. Jednostka automatyzacji sieci dystrybucyjnej
za. Automatycznym urządzeniem końcowym jest typ TA-D20 firmy Tianan Group, którego konstrukcja została zoptymalizowana po uwzględnieniu surowego środowiska do pracy podstacji wiatrowej.
b. Produkt ma silną zdolność dostosowywania temperatury otoczenia, funkcję komunikacji podwójnej sieci pierścieni światłowodowych, silną zdolność przeciwzakłóceniową, odporną na wstrząsy, wilgoć i przeciwpożarową, a także niską utratę mocy.
do. Produkt posiada funkcje kontroli pomiaru, ochrony bez baterii i przetwarzania danych, monitorowania alarmów oraz wykrywania i komunikacji nieprawidłowości.
6. Bezprzerwowy zasilacz specjalny do zasilania
za. Podstacja jest instalowana jako bezprzerwowy zasilacz TA-UP01 / TA-UP02 specjalnie dla elektrowni wiatrowych produkowanych przez Tianan Group.
b. Produkt ma silną zdolność przystosowywania się do środowiska, jest odporny na wstrząsy i zakłócenia oraz szeroki zakres stabilivolt.
Parametry:
Pozycja | Jednostka | Parametry | ||||
---|---|---|---|---|---|---|
Jednostka WN | Typ przełącznika | Połączone urządzenie elektryczne | Wyłącznik obwodu | |||
Napięcie znamionowe | kV | 40.5 | 40.5 | |||
Częstotliwość znamionowa | Hz | 50 | 50 | |||
Znamionowy prąd szyny głównej | ZA | 630 | 1250 | |||
1min Moc znamionowa Częstotliwość Wytrzymałość Napięcie na ziemię, Między fazami / aby otworzyć przerwę | kV | 95/118 | 95/118 | |||
Lightning Impulse Withstand Voltage To earth, Between Phases / to open gap | kV | 185/215 | 185/215 | |||
Oceniony prąd krótkotrwały | kA / s | 20/2 | 25/4 | |||
Prąd znamionowy wytrzymywany na szczyt | kA | 50 | 63 | |||
Znamionowy prąd zwarciowy | kA | 31.5 | 63 | |||
Znamionowy prąd zwarciowy | kA | 31.5 | 25 | |||
Jednostka niskiego napięcia | Napięcie znamionowe | V | 690 | |||
Znamionowy prąd obwodu głównego | ZA | 1600 × 3300 | ||||
Znamionowa granica zwarciowa Zdolność wyłączania | kA | 50 | ||||
Znamionowa zdolność do wyłączania zwarć roboczych | kA | 40 | ||||
Oceniony prąd krótkotrwały | kA / 1s | 40 | ||||
Jednostka transformatora | Pojemność znamionowa | kVA | 1600 ~ 5500 | |||
Napięcie rezystancji | % | 4 ; 4.5 | ||||
Zakres stukania | % | ± 2X2,5 ; ± 5 | ||||
Connected Group | Y, yn0 ; D, yn11 | |||||
Załącznik | Stopień ochrony | Pokój HV | IP33 | |||
Pokój LV | IP33 | |||||
Pokój transformatorowy | IP23 | |||||
Poziom głośności | dB | ≤55 |
