Szczegóły Produktu:
Zapłata:
|
| typu: | Skrzynka dozująca do dystrybucji | Formularz: | W opakowaniu typu |
|---|---|---|---|
| Napięcie robocze: | Wysokie napięcie | Stopień ochrony powłoki: | IP67 |
| Prąd znamionowy: | 1250A | Materiał powłoki: | Płyta cynkowa pokryta aluminium |
| High Light: | rozdzielnice w izolacji wysokiego napięcia,rozdzielnice elektryczne wysokiego napięcia |
||

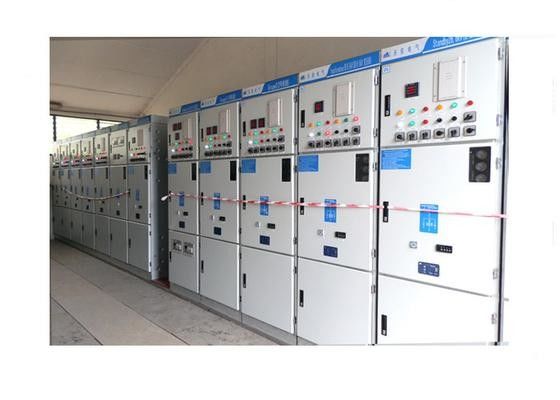

Rozdzielnica wysokiego napięcia / 33kV 1250A GIS SF6 rozdzielnica w izolacji gazowej
Przegląd:
Wewnętrzna rozdzielnica gazowa XGN49 z metanową obudową jest odpowiednia dla elektrowni, podstacji, kombinowanej podstacji i systemu elektroenergetycznego, który jest trójfazową wewnętrzną pojedynczą szyną zbiorczą AC i sekcyjną pojedynczą szyną zbiorczą z 50Hz, napięciem znamionowym 35kV, służącym do sterowania, akceptacji i dystrybucji energia elektryczna.
Szybkie parametry:
| Napięcie znamionowe | 40,5 kV |
| Częstotliwość znamionowa | 50,60 Hz |
| Prąd znamionowy | 1250A |
| Znamionowy prąd zwarciowy zwarcia | 25, 31,5,40 kA |
| Znamionowy prąd tworzenia | 50, 63, 80kA |
| I min. Napięcie wytrzymywane na częstotliwość zasilania | 95kV (faza do fazy, faza do ziemi) |
| 118kV (betwwen izolujący clearnace) | |
| Znamionowe napięcie wytrzymywane impulsów piorunowych | 185kV (faza do fazy, faza do ziemi) |
| 215kV (betwwen izolujący clearnace) | |
| Stopień ochrony | IP67 (komora wypełniona gazem) IP4X (komora niskiego napięcia) |
Stan otoczenia serwisowego:
Temperatura powietrza: Max: +40, Min: -25 (średnia wynosi nie więcej niż 35 w ciągu 24 godzin)
Wysokość nad poziomem morza: <= 3000m
Wilgotność powietrza: Średnia wilgotność względna mierzona w ciągu 24 godzin nie przekracza 95%, średnia wilgotność względna na miesiąc nie przekracza 90%, średnie ciśnienie pary wodnej mierzone w ciągu 24 godzin nie przekracza 2,2 kPa, średnie ciśnienie pary wodnej miesięcznie nie przekracza 1,8 kPa.
Bez częstych ciężkich wibracji
Zakres indukcyjnych zakłóceń elektromagnetycznych układu wtórnego nie przekracza 1,6 kV
Warunki wyłączone z powyższego wymagają negocjacji z producentem.
Uwaga dotycząca zamówienia:
Podczas zamawiania proszę podać następujące materiały:
A. Schemat numer schematu głównej pętli i systemu jednoprzewodowego, schemat pareto;
B. Schemat okablowania układu pętli wtórnej, schemat zacisku pareto;
C. Typ, specyfikacja, ilość komponentów elektrycznych wewnątrz rozdzielnicy;
D. Jeśli bez prośby o materiał i specyfikację szyn zbiorczych od klientów, wymyślą wymóg producenta;
E. Jeżeli rozdzielnica jest używana w specjalnych warunkach środowiskowych, powinna być oznaczona podczas zamawiania;
F. Jeśli bez żadnego żądania, kolor rozdzielnicy zależy od standardów producenta;
G. Energia przechowywana, sterowanie, napięcie zasilania sygnału obwodu pomocniczego;
H. Wykorzystanie każdej strony GIS;
I. Różnorodność i ilość potrzebnych części zamiennych i akcesoriów.
