Szczegóły Produktu:
Zapłata:
|
Wymiar (szerokość*głębokość*wysokość): | 800*1500*2300, 800*1660*2300, 1000*1500*2300 | Typ: | Skrzynka pomiarowa dystrybucji |
---|---|---|---|
Aplikacja: | Szafki metalowe | Stopień ochrony skorupy: | IP4X |
High Light: | rozdzielnica w obudowie metalowej,rozdzielnica w izolacji gazowej gis |

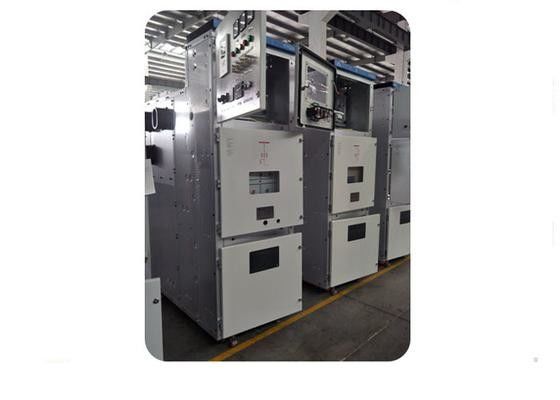

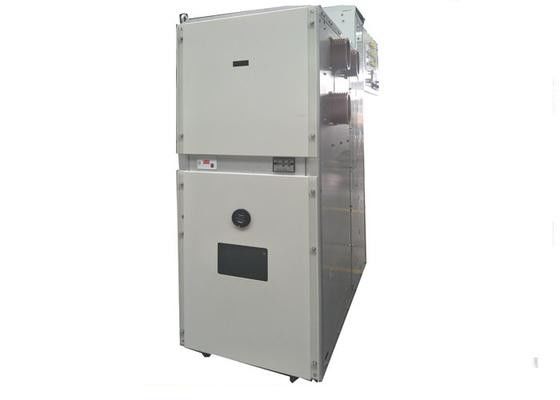

KYT8 (KYN28A) - 24 Bezpieczeństwo Elektryczny Metalowy Pokryty Przełącznik Zestaw Mierzyciel
Przegląd
KYN28-24 typu opancerzone usuwać AC metalowy przełącznik gabinet jest trójfazowy AC50Hz, napięcie znamionowe 24KV wewnętrznych urządzeń dystrybucji energii.Przedsiębiorstwa przemysłowe i górnicze przyjmują i dystrybuują energię elektryczną do kontroli Można również użyć do sterowania częstym obsługą.
1. Stan serwisu
2. Struktura
2.1 Obudowa
Obudowa urządzeń przełącznikowych przyjmuje importowaną blachę stalową z cynku z aluminium przez obróbkę narzędziową CNC i wykorzystuje wielokrotną wykonanie, silną odporność na utlenianie i korozję, lekką wagę,silna siła mechanizmu.
Obudowa o stopniu ochrony IP4X jest podzielona na cztery oddzielne komplementy, gdy drzwi otwierają przedział i wyłączniki, stopień ochrony wynosi IP2X
2.2 wózek (VCB)
Ramka wózka zmontowana z cienkim sterem po narzędziu CNC. wózek skoordynowany z przełącznikiem w celu zapewnienia bezpieczeństwa i niezawodności mechanicznego blokadu.Pojazdy z tą samą specyfikacją są wymienne.
Wózka z wyłącznikiem jest wyposażona w wyłącznik próżniowy i inne urządzenia pomocnicze, VCB może być obwodem VD4 ABB lub VT19 wyprodukowanym przez nas.Może być niezawodnie zablokowany w pozycji odłączonej, pozycja badawcza w celu zapewnienia niezawodnego zablokowania.
2.3 Składnik pręta
Pociąg odgałęziający jest podłączony do statycznego pudełka kontaktowego i głównej pręty bez innych oparć.
Ta konstrukcja skutecznie zapobiega rozprzestrzenianiu się wypadku na inne szafki.
2.4 szafka przyrządów

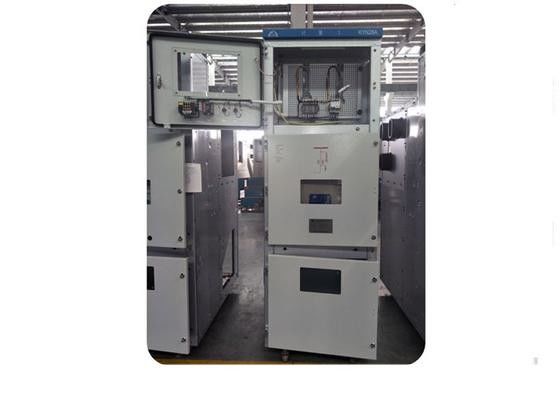

Na drzwiach przyrządu można zamontować wszelkiego rodzaju przełączniki, wskaźniki stanu i przyrządy pomiarowe itp.są wyposażone wewnątrz szafki przyrządów.
2.5 Bezwzględne zablokowanie
Istnieje mechaniczny zamek "anti-5" między odłączaczem, VCB i drzwiami paneli, niezawodne pomiar, aby zapobiec błędnej pracy, wygodna i bezpieczna konserwacja, elastyczna obsługa.
3Wymiary zewnętrzne i waga
Wysokość H ((mm) 2450 | ||
Szerokość w ((mm) | Prąd nominalny prętu przewodu jest do 1250A | 1000 |
Prąd znamionowy prętu wiązania jest do 1600A i powyżej | 1200 | |
Głębokość d ((mm) | Przychodzący i wychodzący kabel | 1810 |
Wchodzący i wychodzący z przestrzeni powietrznej zasilacz | 2200 | |
Waga ((kg) 800-1200 |
