Szczegóły Produktu:
Zapłata:
|
| Napięcie robocze: | Wysokie napięcie | Formularz: | W opakowaniu typu |
|---|---|---|---|
| Zakres zastosowania: | Wysokie budynki | Stopień ochrony powłoki: | IP56 |
| High Light: | rozdzielnica w izolacji gazowej,rozdzielnica średniego napięcia |
||

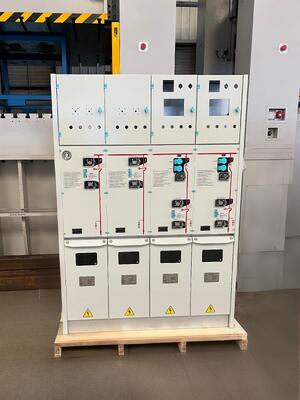

24kV 22KV Izolowana gazem rozdzielnica RMU Jednostka główna (XGN58-24)
Stan usługi
A. Wysokość ≤1000m (nad poziomem morza);
B. Temperatura otoczenia: -25ºC ~ + 40ºC;
C. Prędkość wiatru ≤34m / s
D. Miejsce nie powinno mieć regularnie wyśmienitych wstrząsów.
HXGT6 (XGN58) -24 Rozdzielnica jednostki głównej pierścienia SF6 (zwana dalej „RMU” ) została zaprojektowana i opracowana przez naszą firmę w oparciu o rzeczywistą sytuację zasilania naszego kraju. Jest to nowa generacja wewnętrznego urządzenia elektrycznego 24 kV MV i może być stosowana w transformacji i budowie sieci miejskiej, produkt jest poddawany testowi typu i badaniu rozruchowemu, wskaźniki wydajności spełniają wymagania IEC 298 „AC Metal Closed Switchgear”. Przetwarza zalety małej objętości, niskiej masy, prostej obsługi, bezpiecznego użytkowania, wysokiej niezawodności bez wpływu na środowisko i pogodę oraz bezobsługowe.
Rozdzielnica jest rodzajem urządzenia kompozytowego, które uszczelnia wszystkie obwody główne w obudowie metalowej i przyjmuje gaz SF6 jako środek gaśniczy i izolacyjny. Nadaje się do zasilania sieci pierścieniowej i podwójnego promieniowania w sieci zasilającej SN 10kV. Jest również używany w zasilaczu terminala. Ze względu na wykorzystanie sieci zasilającej pierścienia zwiększa niezawodność zasilania, jest on specjalnie stosowany w zakładach mineralnych, obszarze zamieszkania, szkołach, parkach, i tak dalej do dystrybucji energii i kontroli. Ponadto, ze względu na dogodne połączenie i instalację, niewielką objętość, jest on również stosowany w podstacji jako wyposażenie wysokiego napięcia po stronie pierwotnej.
Podstawowe parametry techniczne rozdzielnicy
| S / N | Pozycja | Jednostka | Parametry |
| 1 | Napięcie znamionowe | kV | 24 |
| 2 | Częstotliwość znamionowa | Hz | 50 |
| 3 | Prąd przełączania obciążenia znamionowego | ZA | 630 |
| 4 | Znamionowy obwód główny Prąd krótkotrwały (rms) 3s | kA | 20 |
| 5 | Dynamiczny prąd znamionowy obwodu głównego (szczytowy) | kA | 50 |
| 6 | Znamionowy prąd w obwodzie głównym (szczytowy) | kA | 50 |
| 7 | Znamionowy prąd niszczący obciążenie aktywne | ZA | 630 |
| 8 | Znamionowy prąd pęknięcia w zamkniętej pętli | ZA | 630 |
| 9 | 5% znamionowego prądu obciążenia aktywnego | ZA | 31.5 |
| 10 | Znamionowy prąd ładowania kabla | ZA | 10 |
| 11 | Znamionowy prąd zerowania transformatora | ZA | Prąd transformatora 1600 kVA bez obciążenia |
| 12 | Prąd znamionowy bezpiecznika | kA | 31.5 |
| 13 | Prąd znamionowy transferu | ZA | 1500 |
| 14 | Pełne czasy przerwań | Czasy | 100 |
| 15 | Życie mechaniczne | Czasy | dziesięć tysięcy |
| 16 | 1min Częstotliwość mocy wytrzymuje napięcie na ziemi, między fazami / Przez otwartą szczelinę | kV | 65/79 |
| 17 | Lightning Impulse Withstand Voltage to Earth, Between Phases / Across the open gap | kV | 125/145 |
| 18 | Napięcie znamionowe gazu SF6 (ciśnienie przyrządu wynosi 20ºC) | Mpa | 0,04 |
| 19 | SF6 Roczny wskaźnik wycieku gazu | ≤0,2% | |
| 20 | Zasilanie operacyjne silnika, napięcie | V | DC48, AC220, 110 |
| 21 | Zamknięcie prądu silnika | ZA | 0,5 |
| 22 | Prąd otwarcia | ZA | 2.5 |
Parametry techniczne bezpieczników HV
| S / N | Napięcie znamionowe | Znamionowy prąd bezpiecznika | Znamionowy prąd topliwy | Oceniony prąd łamania |
| XRNT | 24 | 40 | 6,3 10 16 20 25 31,5 40 | 31.5 |
| 100 | 50 63 71 80 100 | 31.5 | ||
| 125 | 125 | 31.5 |
