Szczegóły Produktu:
Zapłata:
|
| Materiał powłoki: | Ze stali nierdzewnej | Funkcja: | Wyłącznik konwencjonalny |
|---|---|---|---|
| środowisko: | Na wolnym powietrzu | Napięcie znamionowe: | 126KV |
| High Light: | wyłącznik próżniowy wysokiego napięcia,wyłącznik automatyczny |
||

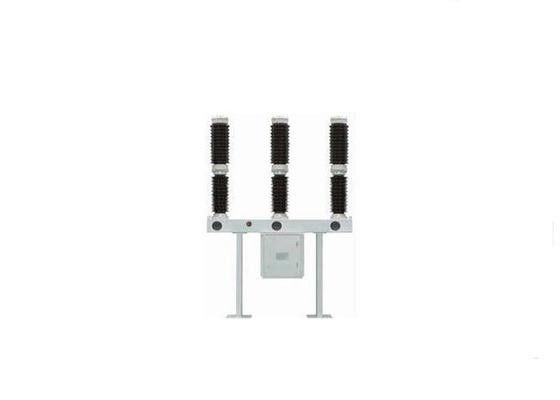

110kV Live Tank Odkryty wysokonapięciowy wyłącznik / wyłącznik próżniowy
Generał
Wyłącznik zewnętrzny typu LW36-126 to wysokowydajny wyłącznik nowy typu HV SF6, oparty na wystarczającej absorpcji i trawieniu zaawansowanej technologii obcego wyłącznika SF6, zgodnie z wymaganiami normy krajowej, łączącej krajowy poziom produkcji i projektowania.
Produkt ten jest stosowany w układzie elektrycznym o napięciu nominalnym 50 Hz, 110 kV i głównym urządzeniu elektrycznym sterowanym i chronionym przez elektrownię i podstację. Może być wyposażony w mechanizm uruchamiający sprężynę typu CT □ i trójfazowe połączenie mechaniczne. Gaz wewnętrzny SF6 z wypełnieniem mający doskonałe właściwości wygaszania łuku i izolacji elektrycznej. Wszystkie uszczelki przyjmują pierścień uszczelniający typu O z podwójnym okręgiem, który skutecznie zapobiega wyciekom.
funkcje
A. Wysoka wydajność łamania, która ma możliwość odcięcia zwarcia i wyciągnięcia punktu wychodzącego, i rozstrzygnięcia błędu zamknięcia.
B. Zsypy łukowe wytwarzane w technologii przędzenia z wysoką jakością przepływu powietrza i prostą strukturą.
C. Dłuższa żywotność elektryczna, zdolność do rozbijania na 20 razy przy pełnej wydajności i długi okres do utrzymania, bezpłatnej konserwacji przez 10 lat w trakcie normalnej pracy.
D. Mechanizm działania w niskiej energii, który jest prosty, niezawodny i schludny.
E. Niskie ciśnienie znamionowe, nie skraplać w niskiej temperaturze.
F. Mniejszy obszar zajęty.
G. Niski poziom hałasu, stosowany w obszarach mieszkalnych.
H. Natychmiastowa instalacja na miejscu.
Dane techniczne
| Imię | Jednostka | Parametr | |
| Napięcie znamionowe | KV | 126 | |
| Częstotliwość znamionowa | Hz | 50 | |
| Prąd znamionowy | ZA | 3150 | |
| Znamionowy prąd zwarciowy zwarcia | KA | 31,5 / 40 | |
| Znamionowy prąd krótkotrwały wytrzymywany | KA / s | 31,5 (4) / 40 (3) | |
| Znamionowy prąd szczytowy | KA | 100 | |
| Znamionowy prąd szczytowy wytrzymuje | KA | 100 | |
| Cały czas przerwy | Pani | <= 65 | |
| Czas zamknięcia | Pani | <= 110 | |
| Czynnik łamania pierwszej fazy | 1.5 | ||
| Prąd zerwania poza fazą | KA | 10 | |
| Znamionowa sekwencja operacji | 0-0,3s-CO-180s-CO | ||
| Wytrzymałość zwarciowa na prąd ciągły | Czasy | 20 (40 kA) | |
| Wytrzymałość mechaniczna | Czasy | 6000 | |
| Znamionowe ciśnienie gazu SF6 | M pa | 0,55 MPa / 0,60 | |
| Znamionowe napięcie wytrzymywane na częstotliwość zasilania | Faza-ziemia, faza-faza | KV | 275 |
| Odległość izolacji | KV | 275 | |
| Znamionowe napięcie wytrzymywane impulsów piorunowych | Faza-ziemia, faza-faza | KV | 650 |
| Odległość izolacji | KV | 650 | |
