Wewnętrzny przełącznik wysokiego napięcia MCCB Struktura Wyłącznik próżniowy

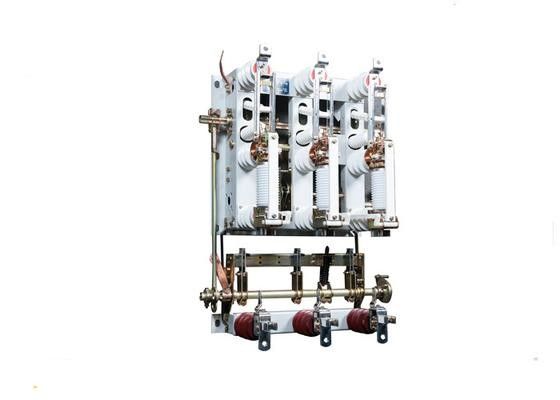

Duży Obraz : Wewnętrzny przełącznik wysokiego napięcia MCCB Struktura Wyłącznik próżniowy

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	TIANAN
Orzecznictwo:	ISO;CE
Numer modelu:	FNl6A-12

Zapłata:

Minimalne zamówienie:	1KPL
Cena:	Pending
Szczegóły pakowania:	Nago
Czas dostawy:	35 dni roboczych
Zasady płatności:	L / C, T / T, D / P, D / A
Możliwość Supply:	3000 zestawów

Kontakt

Szczegółowy opis produktu

Środek do gaszenia łuku:

Próżnia

Struktura:

Liczba biegunów:

Prąd nominalny:

Podkreślić:

wyłącznik próżniowy

sf6 wyłącznik obciążenia

Przeklęcie obciążenia wysokiego napięcia w pomieszczeniach wewnętrznych MCCB Structure Vacuum Load Break Switch

Przegląd

Przełącznik z serii FN16A-12 dla AC 50Hz, napięcie znamionowe sieci 10kV, może przerywać prąd obciążenia, prąd przeciążenia i zamykający prąd zwarcia.Połączenie elektrycznego prądu przerywającego krótkie połączenie, zwłaszcza dla bezolejowych, bez konieczności konserwacji i częstych miejsc pracy.
Innowacyjna konstrukcja produktu, niewielki rozmiar, elastyczna instalacja, prosta obsługa, z ręcznym, elektrycznym dwufunkcyjnym sterowaniem.można również bezpośrednio manipulować w tylnej części przełącznika, nie musisz ponownie wyposażać mechanizmu operacyjnego.

Parametry techniczne: przełącznik obciążenia

Nie, nie, nie.	Pozycja	Jednostka	Parametry
1	Narysowane napięcie	kV	12
2	Częstotliwość nominalna	Hz	50
3	Prąd nominalny	A	630
4	Narysowany prąd przełomowy obciążenia aktywnego	A	630
5	Prąd prądu prądu prądowego	A	630
6	5% nominalnego prądu przerywania obciążenia aktywnego	A	31.5
7	Nominalny prąd przerywania kabla ładowania	A	10
8	Narysowany prąd przełomowy kondensatora	A	400
9	Nominalny prąd przełomowy transformatora bez obciążenia		1600 kVA Prąd bez obciążenia transformatora
10	1 min Częstotliwość wytrzymać napięcie (rms) do Ziemia, międzyfaza, pęknięcie próżniowe / wylot izolacyjny	kV	42/48
11	Całkowita ofiara impulsu elektrycznego wytrzymać napięcie (szczyt) do uziemienia, interfazy, pęknięcia próżniowego / portu izolacyjnego	kV	75/85
12	Oznaczona krótkoterminowa odporność na prąd (stabilność termiczna)	kA/s	20/3
13	Narysowany szczyt prądu odpornego (stabilność dynamiczna)	kA	50
14	Prąd krótkofalowy nominalny	kA	50
15	Czas przerwania prądu nominalnego	czas	10000
16	Żywotność mechaniczna	czas	10000
17	Zwolnienie kontaktu grubość akumulacji zaniku	mm	3
18	Moment obrotowy otwarcia i zamknięcia (siła)	Nm	120(240)
19	Podstawowe napięcie mocy sterującej	V	AC / DC 240
20	Waga netto	kg	61
21	Wymiary	mm	720 x 490 x 885
22	Wymiar opakowania	mm	830 x 900 x 520

Wewnętrzny przełącznik wysokiego napięcia MCCB Struktura Wyłącznik próżniowy 0

Wewnętrzny przełącznik wysokiego napięcia MCCB Struktura Wyłącznik próżniowy 1
