Szczegóły Produktu:
Zapłata:
|
| Wysokość: | Do 3000m | Napięcie znamionowe: | 40.5 |
|---|---|---|---|
| Prąd znamionowy: | 630A | Prąd znamionowy bezpiecznika: | 50A |
| High Light: | rozdzielnice w izolacji gazowej,rozdzielnice elektryczne wysokiego napięcia |
||

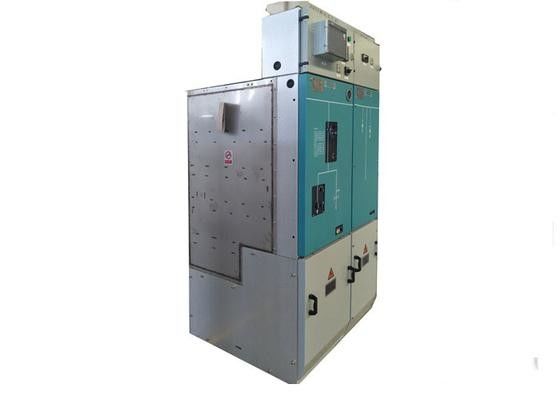

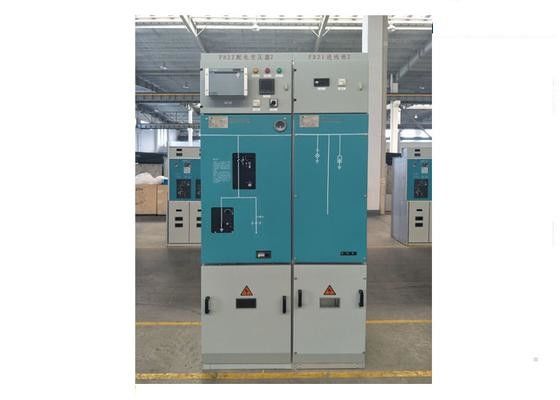

40.5Kv Sf6 RMU Kombinowane urządzenie rozdzielcze z izolacją gazową z 3 jednostkami
Charakterystyka techniczna :
za. Wyposażony w przełącznik obciążenia, przełącznik obciążenia + zespolony bezpiecznik i jednostkę funkcyjną wyłącznika, jego funkcja jest bardzo kompletna.
b. Do wyboru jest wielofunkcyjny wspólny typ skrzynki i typ rozszerzenia zewnętrznej szyny zbiorczej, może realizować elastyczne połączenie wielu schematów.
do. Mała objętość, niska waga, minimalna objętość dla jednego pojedynczego elementu to 500 * 1000 * 1750 (mm). Jest wygodny do transportu, przenoszenia i instalacji.
re. Nadaje się do miejsca o dużym zapotrzebowaniu na przestrzeń, takiego jak wieża generatora wiatru.
mi. Łatwa obsługa, bezpieczne użytkowanie, wygodna konserwacja, rozdzielnica może obsługiwać przez 30 lat bez konserwacji.
fa. Rozdzielnica została zaprojektowana jako wszechobecna bez odsłoniętej części pod napięciem i może pracować przez długi czas w trudnym środowisku.
Parametry:
| Imię | Jednostka | Parametry | |
| Napięcie znamionowe | kV | 40.5 | 24 |
| Prąd znamionowy | ZA | 630 1250 2000 2500 | |
| Częstotliwość znamionowa | Hz | 50/60 | |
| Znamionowa moc znamionowa Wytrzymałość na napięcie (1 min) | V | 95 | 65 |
| Znamionowe napięcie wytrzymywane impulsu błyskawicy | V | 185 | 125 |
| Znamionowy prąd zwarciowy | kA | 20 25 31,5 | |
| Znamionowy prąd zwarciowy | kA | 50 63 80 | |
| Oceniony prąd krótkotrwały | kA | 20 25 31,5 | |
| Prąd znamionowy wytrzymywany na szczyt | kA | 50 63 80 | |
| Znamionowy czas trwania zwarcia | s | 4 | |
| Klasa ochrony obudowy (obudowa wypełniona gazem / szafka wysokiego napięcia) | IP67 / IP4X | ||
| Odporność głównego obwodu każdej fazy | μΩ | ≤250 | |
| Znamionowe ciśnienie robocze gazu SF6 (ciśnienie manometru 20 ℃) | Mpa | 0,05 | |
| Minimalne ciśnienie robocze gazu SF6 (ciśnienie manometru 20 ℃) | Mpa | 0,02 | |
| Współczynnik wycieku gazu dla gazu SF6 | ％ | ≤1 | |
| Znamionowe napięcie robocze obwodu pomocniczego | V | DC110 / 220 | |
| Wymiar obudowy (szerokość * głębokość * wysokość) | mm | (600 × 1200) * 1400 * 2500 | |
