Szczegóły Produktu:
Zapłata:
|
| Prąd znamionowy: | 630 1250 2000A | Wysokość: | do 1 000 m nad poziomem morza |
|---|---|---|---|
| Częstotliwość: | 50 (60) HZ | Napięcie znamionowe: | 40,5 kV |
| Poziom zabezpieczeń: | IP4X, IP2X | aplikacji: | Przesyłanie i dystrybucja energii |
| High Light: | rozdzielnica elektryczna wysokiego napięcia,rozdzielnica w izolacji gazowej |
||
Opis produktu:

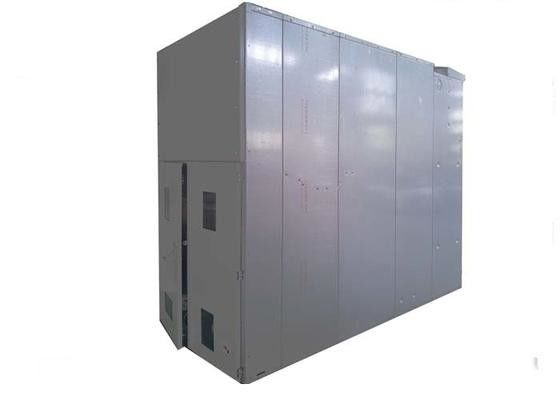

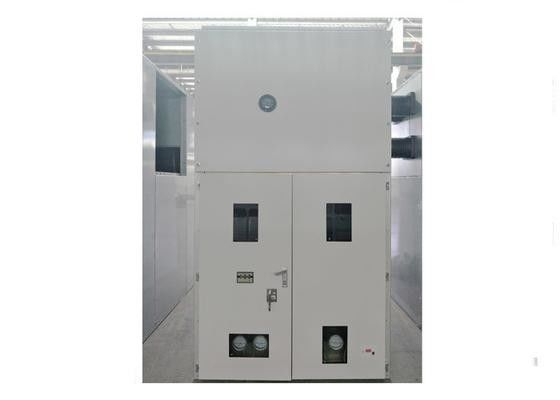

KYN61-40.5 (Z) Rozdzielnica w izolacji powietrznej z metalową obudową nadaje się do
zastosowanie w trzech fazach, 50Hz, 40,5kV system dystrybucji zasilania. Ten produkt posiada funkcje ochrony, kontroli i monitorowania.
Stan usługi:
1. Temperatura powietrza otoczenia: -15 ° C ~ + 40 ° C.
2. Wysokość: ≤1000m.
3. Wilgotność względna: średnia dzienna ≤ 95%, średnia miesięczna ≤ 90%.
4. Intensywność trzęsienia ziemi: ≤magnitu 8.
5. Dotyczy miejsc, w których nie występuje korozyjny i łatwopalny gaz i para wodna.
6. Używany na miejscu bez intensywnego intensywnego życia.
Uwaga: Dostępne są produkty niestandardowe.
| Nie. | Imię | Jednostka | Dane |
| 1 | Napięcie znamionowe | kV | 40.5 |
| 2 | Prąd znamionowy | ZA | 1250, 1600, 2000 |
| 3 | Częstotliwość znamionowa | Hz | 50 |
| 4 | Znamionowy prąd krótkotrwały wytrzymywany | kA | 20, 25, 31,5 |
| 5 | Znamionowy prąd szczytowy wytrzymuje | kA | 50, 63, 80 |
| 6 | Znamionowe napięcie wytrzymywane na częstotliwość zasilania | kV | 95 / 1min |
| 7 | Znamionowe napięcie wytrzymywane impulsów piorunowych | kV | 185 |
| 8 | Znamionowy czas trwania zwarcia | S | 4 |
| 9 | Stopień ochrony | IP3X |
Główne dane techniczne Vacuum Circuit Breake r
| Nie. | Imię | Jednostka | Dane |
| 1 | Napięcie znamionowe | kV | 40.5 |
| 2 | Częstotliwość znamionowa | Hz | 50 |
| 3 | Znamionowe napięcie wytrzymywane na częstotliwość zasilania | kV | 95 / 1min |
| 4 | Znamionowe napięcie wytrzymywane impulsów piorunowych | kV | 185 |
| 5 | Prąd znamionowy | ZA | 1250, 1600, 2000 |
| 6 | Znamionowy prąd krótkotrwały wytrzymywany | kA | 20, 25, 31,5 |
| 7 | Znamionowy prąd zwarciowy zwarcia | kA | 20, 25, 31,5 |
| 8 | Znamionowy prąd szczytowy wytrzymuje | kA | 50, 63, 80 |
| 9 | Znamionowy czas trwania zwarcia | S | 4 |
| 10 | Czas otwarcia | ms | 30≤t≤60 |
| 11 | Czas zamknięcia | ms | 50≤t≤100 |
| 12 | Czasy przebicia znamionowego prądu zwarciowego o krótkim obwodzie | Cykl | 20 |
| 13 | Wytrzymałość mechaniczna | Cykl | dziesięć tysięcy |
Główne dane techniczne sprężynowego mechanizmu roboczego
| Imię | Jednostka | Dane | |
| Znamionowe napięcie robocze | Cewka otwierająca | V | DC220 / 110 AC220 / 110 |
| Cewka zamykająca | |||
| Znamionowy prąd roboczy | Cewka otwierająca | ZA | 0,96 (220 V) 1,05 (110 V) |
| Cewka zamykająca | |||
| Moc silnika zmagazynowanego w energii | W | 230 | |
| Napięcie znamionowe silnika zmagazynowanego w energii | V | DC220 / 110 AC220 / 110 | |
| Czas przechowywania energii | S | ≤12 | |
