| Prąd znamionowy: | 630 A | Oceniony czas krótki Czas ciągły: | 4 S |
|---|---|---|---|
| Napięcie znamionowe: | 36,38,40,5 | Stopień ochrony obudowy GIS: | IP67 |
| High Light: | rozdzielnice w izolacji gazowej,rozdzielnice elektryczne wysokiego napięcia |
||

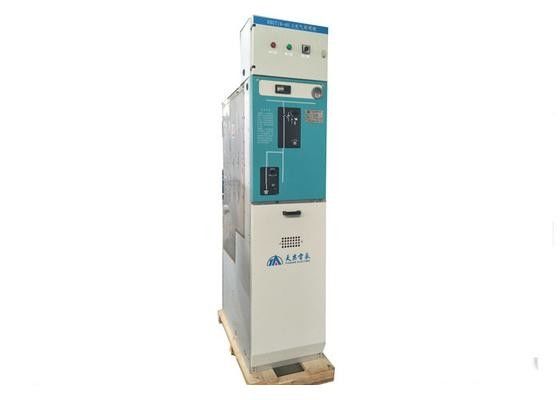

RMU Switchgear, Sf6 High Voltage Switchgear Z 33Kv / 36Kv / 40,5Kv
Generał:
GIS jest odpowiedni dla elektrowni, podstacji, kombinowanej podstacji i systemu elektroenergetycznego, który jest trójfazową wewnętrzną pojedynczą szyną zbiorczą AC i sekcyjną pojedynczą szyną zbiorczą o częstotliwości 50 Hz, napięcie znamionowe 35 kV, służącą do sterowania, akceptacji i dystrybucji energii elektrycznej.
Projekt funkcjonalny:
Niezawodny: Każdy przedział jest monitorowany indywidualnie i ma własne urządzenie obniżające ciśnienie.
Bezpieczeństwo: Główne elementy boczne są hermetycznie zamknięte, wypełnione gazem komory, a tym samym niewrażliwe : na atmosferę, brud i kurz.
Oszczędność miejsca: mniejsze odciski stóp Wszystkie operacje z przodu rozdzielnicy.
Wydajne ekonomicznie: Zmniejszone zapotrzebowanie na przestrzeń i powierzchnię. Długa żywotność Bezobsługowa komora gazowa.
Parametr :
| Nie. | Pozycja | jednostka | Parametr | |
| 1 | Napięcie znamionowe | KV | 33/36 / 40.5 | |
| 2 | Prąd znamionowy głównej szyny zbiorczej | ZA | 400/630 | |
| 3 | Prąd znamionowy | ZA | 630A | |
| 4 | Częstotliwość znamionowa | HZ | 50 | |
| 5 | Znamionowy krótkotrwały prąd wytrzymywany | KA | 20,25 | |
| 6 | Oceniono krótki czas ciągły | S | 2 | |
| 7 | Znamionowy prąd szczytowy wytrzymuje | KA | 50,63 | |
| 8 | Znamionowy prąd zwarciowy | KA | 50,63 | |
| 9 | Znamionowy prąd zrywający obciążenie aktywne | ZA | 630 | |
| 10 | Znamionowy prąd zwarciowy w zamkniętej pętli | ZA | 630 | |
| 11 | Znamionowy prąd łamania kabla | ZA | 10 | |
| 12 | Uziemiony uziemnik krótkotrwały prąd oporowy | KA | 20 | |
| 13 | Oceniony przełącznik uziemiający czas trwania zwarcia | S | 4 | |
| 14 | Oceniony przełącznik uziemiający szczyt wytrzymać prąd | KA | 50 | |
| 15 | 1 minuta mocy wytrzymać częstotliwość Napięcie | KV | faza do fazy / faza do ziemi: 42; odległość izolacji: 48 | |
| impuls błyskawiczny wytrzymać napięcie (wartość szczytowa) | KV | (faza do fazy / faza-ziemia) 75; (faza do fazy / faza-ziemia) 85 | ||
| 16 | duża rezystancja pętli | ≤400 | ||
| 17 | życie mechaniczne | Przełącznik obciążenia | czas | 5000 |
| Uziemnik | czas | 2000 | ||
| 18 | pętla pomocnicza 1 min. Moc napięcie wytrzymywane na częstotliwości | KV | 2 | |
| 19 | Znamionowe ciśnienie gazu SF6 (20 ° C ciśnienie manometryczne) | Mpa | 0,04 | |
| 20 | Współczynnik wycieku gazu SF6 | <= 0,2% | ||
| 21 | Stopień ochrony obudowy w izolacji gazowej | IP67 | ||
