Szczegóły Produktu:
Zapłata:
|
| Prąd znamionowy: | 630A / 1250A / 2000A | Wysokość: | mniej niż 1000m |
|---|---|---|---|
| Napięcie znamionowe: | 35KV | Poziom zabezpieczeń: | IP4X |
| pakowania: | Karton z bąbelkiem | ||
| High Light: | rozdzielnice w izolacji gazowej,rozdzielnice elektryczne wysokiego napięcia |
||

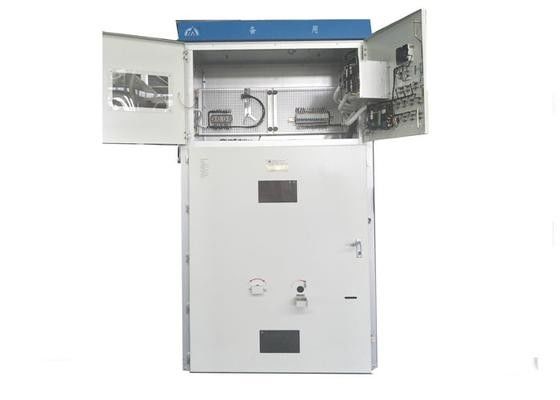

Armor Type AC Metal - obudowa rozdzielnicy / urządzenia do dystrybucji zasilania
Przegląd:
Rozdzielnica KYN61-40.5 ma trójfazowy prąd przemienny o częstotliwości 50 Hz, napięcie znamionowe dla urządzeń do dystrybucji energii elektrycznej w pomieszczeniach 40,5 KV.
Funkcje :
Rozdzielnice zgodne z normami i wzorami GB3906 i IEC62271-200, i mogą być usunięte z szafy jako całość (elementy wózka). Konstrukcja szafy wykonana jest z aluminiowej płyty zinowej lub ocynkowanej blachy zmontowanej z obydwoma przyłączami, oddzielnej rozdzielnicy wyłącznika Roon, bus room, pokój kablowy i pokój instrumentów, Wszystkie metalowe elementy są uziemione, każdy przedział w głównym obwodzie systemu ma oddzielny kanał uwalniania ciśnienia w przedziale kablowym można ustawić 200 * 200 mm uziemione szyny miedziane.
Stan usługi:
za. Temperatura powietrza otoczenia: -15 ° C ~ + 40 ° C.
b. Wysokość: ≤1000m.
do. Wilgotność względna: średnia dzienna ≤ 95%, średnia miesięczna ≤ 90%.
re. Natężenie trzęsienia ziemi: ≤magnitu 8.
mi. Stosuje się w miejscach bez korozyjnego i łatwopalnego gazu i pary wodnej.
fa. Używany na miejscu bez intensywnego intensywnego życia.
Uwaga: Dostępne są produkty niestandardowe.
Główna specyfikacja techniczna:
| Przedmiotów | Jednostka | Parametry | ||
| Napięcie znamionowe | kV | 40.5 | ||
| Częstotliwość znamionowa | Hz | 50 | ||
| Prąd znamionowy | ZA | 1250,1600,2000 | ||
| Znamionowy prąd zwarciowy | kA | 25 311,5 | ||
| Oceniane tworzenie prądu (szczyt) | kA | 63,80 | ||
| Prąd stabilności termicznej 4s | kA | 25 311,5 | ||
| Znamionowy prąd dynamiczny (szczytowy) | kA | 63,80 | ||
| Znamionowy poziom izolacji | 1 min. Napięcie znamionowe wytrzymuje napięcie (wartość skuteczna) (między fazami, faza na Ziemię) | kV | 95 | |
| Błyskawica Odporność na impuls impulsowy (szczyt) | kV | 185 | ||
| 1min Napięcie częstotliwości zasilania w otwartej szczelinie (rms) | kV | 115 | ||
| Klasa ochrony obudowy | Obudowa IP4X; Między przedziałami IP2X | |||
| Wymiar obudowy (szerokość * głębokość * wysokość) | mm | 1400 * 2800 * 2600 | ||
| Typ wyłącznika | Wyłącznik próżniowy: ZN85-40,5; VT19-40.5 SF (Schneider) | |||
