Kompaktowa podstacja transformatorowa z otwartą ramą 11 kV, zewnętrzna skrzynka rozgałęźna kabli

Chiny Ningbo Tianan (Group) Co.,Ltd. Certyfikaty
Chiny Ningbo Tianan (Group) Co.,Ltd. Certyfikaty
Im Online Czat teraz

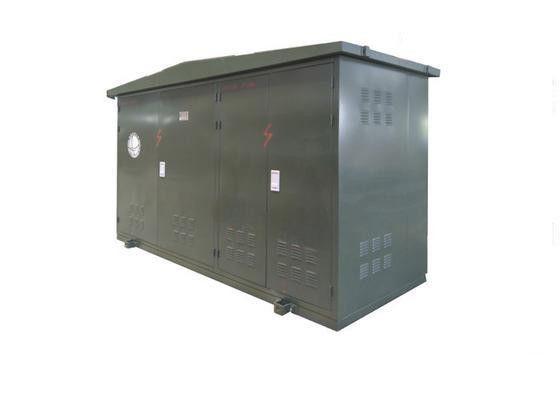

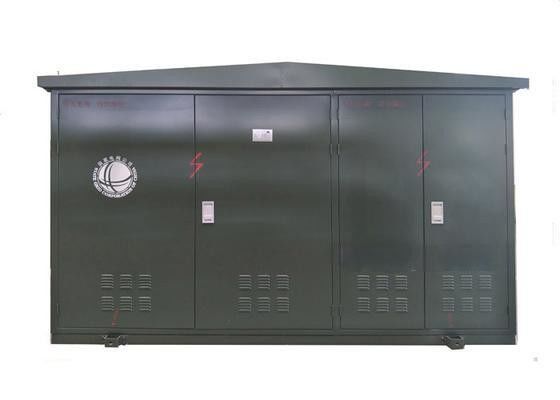

Kompaktowa podstacja transformatorowa z otwartą ramą 11 kV, zewnętrzna skrzynka rozgałęźna kabli

Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box
Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box

Duży Obraz :  Kompaktowa podstacja transformatorowa z otwartą ramą 11 kV, zewnętrzna skrzynka rozgałęźna kabli

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: TIANAN Electric
Orzecznictwo: ISO9001:2000, VDE, CCC
Numer modelu: DFT6-12
Zapłata:
Minimalne zamówienie: 1KPL
Cena: Pending
Szczegóły pakowania: Nago
Czas dostawy: 40 dni roboczych
Zasady płatności: L / C, T / T, D / P, D / A
Możliwość Supply: 2000 zestawów rocznie
Szczegółowy opis produktu
Napięcie znamionowe: 12KV Struktura: Otwarta rama
rozmiar: 1 Uint Prąd znamionowy: 630A
High Light:

pakowana podstacja transformatorowa

,

podstacja rozdzielcza

Zewnętrzna puszka rozgałęźna 11 kV RMU Do odbioru i dystrybucji mocy

Przegląd

Seria DFT6-12 / 24 to nowy sprzęt zasilający, który projektujemy do koordynowania zasilania 10kV / 24kV system kabli sieciowych.

Jest odpowiedni do umieszczenia na węźle kablowym w systemie 10 kV / 24 kV, ponieważ energia elektryczna przyjmuje i dystrybuuje . Kabel ten przenosi energię elektryczną, wykorzystywaną na zewnątrz z obwodem kablowym do łączenia i rozbijania, rozgałęziania i kontynuowania lub zmian.
Stan usługi
A. Wysokość 1000 m (nad poziomem morza);
B. Temperatura otoczenia: -25 ° C ~ + 40 ° C ;
C. Prędkość wiatru 34 m / s
D. Miejsce nie powinno mieć regularnie wykwintnego wstrząsu.

Główne dane techniczne
Główny parametr przełącznika obciążenia FN26-12 / 24 S F 6

Pozycja Jednostka Parametr Parametr
Napięcie znamionowe kV 12 24
Prąd znamionowy ZA 630 630
Znamionowy krótkotrwały wytrzymywany prąd kA / s 25/2 25/2
Szczytowy prąd wytrzymywany kA 63 63
Znamionowy prąd zwarciowy wytwarzający prąd kA / razy 50/2 63/2
1 min częstotliwości napięcia wytrzymać napięcie kV 42 65
Impuls pioruna wytrzymuje napięcie kV 75 125
Życie mechaniczne Czasy dziesięć tysięcy dziesięć tysięcy
Ciśnienie gazu SF6 (ciśnienie powierzchniowe w 20 ° C ) Mpa 0,04 0,04
Roczny wskaźnik wycieku gazu 1% 1%


Główny parametr techniczny złącza kablowego

Pozycja Jednostka Parametr Parametr
Napięcie znamionowe kV 12 24
Prąd znamionowy ZA 630 i poniżej 630 i poniżej
Przekrój kabla mm 2 25 ~ 400 35 ~ 400
Rezystancja w punkcie połączenia μΩ 40 45
Częściowe rozładowanie pC / kV 10/13 10 / 21,5
Znamionowy krótkotrwały wytrzymywany prąd kA / s 20/3 25/2
Znamionowy szczytowy prąd wytrzymywany kA 50 63
1 min częstotliwości napięcia wytrzymać napięcie kV 42 65
Impuls pioruna wytrzymuje napięcie kV 75 125
