Szczegóły Produktu:
Zapłata:
|
| Napięcie znamionowe: | 12 / 24KV | Prąd znamionowy: | 630A |
|---|---|---|---|
| Materiał powłoki: | Ze stali nierdzewnej | Wysokość: | ≤ 1000m |
| High Light: | pakowana podstacja transformatorowa,podstacja rozdzielcza |
||
12 / 24KV Pierścień zewnętrzny Jednostka główna Kabel Skrzynka rozgałęźna / Skrzynka rozdzielcza dozująca
Generał
DFT6-12 / 24 Cable Branch Box to nowy sprzęt zasilający, który jest przeznaczony do koordynowania systemu kabli sieciowych 12/24 kV do odbioru i dystrybucji zasilania. Skrzynka rozgałęźna z serii kabli ma unikalną strukturę i piękny wygląd, szczególnie nadaje się do miejsca, które obejmuje małe obszary zabudowane i ma wyższe wymagania w środowisku, takim jak ulica miasta, obszar zamieszkania, wieżowiec, lotnisko i nabrzeże itp.
Służy do łączenia, manewrowania, rozgałęziania, kontynuowania i przenoszenia obwodu kabla na zewnątrz.

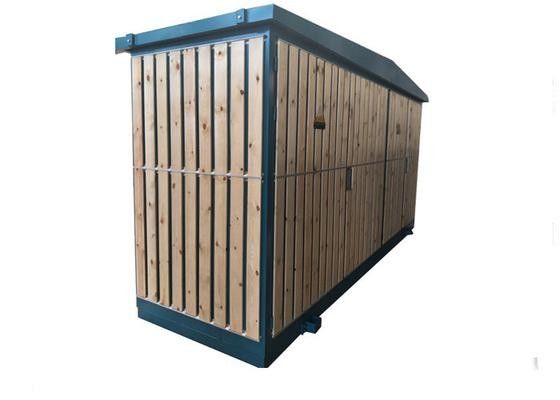

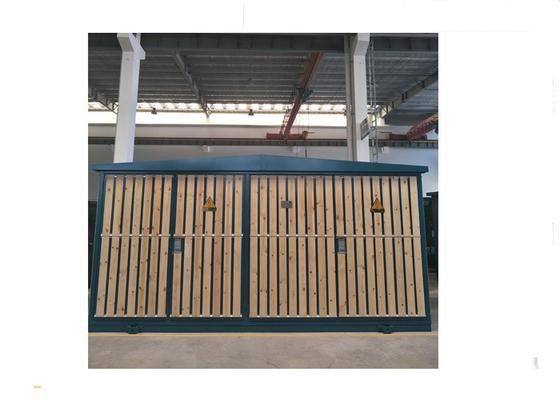

Dodaj drewnianą deskę obudowy obudowy zgodnie z życzeniem klienta.
Stan usługi
1. Wysokość ≤ 1000 m - nad poziomem morza
2. Temperatura otoczenia: -25 ° C ~ + 40 ° C
3. Prędkość wiatru : ≤ 34 m / s
4. Nie regularnie wykwintne potrząsanie
Funkcje:
za. Metoda łączenia jest prosta i niezawodna, a jej instalacja jest wygodna.
b. Pełna izolacja i struktura jest całkowicie uszczelniona, zwalnia konserwację, kurz i wodoodporność.
do. Raz tylko kilka inwestycji i może zaoszczędzić na inwestycji w aparaturę przełączającą i kabel.
re. Mały obszar okładki i łatwe do koordynowania otoczenie.
| FN26-12 / 24 Główny parametr techniczny przełącznika obciążenia SF6 | |||
| Pozycja | Jednostka | Parametr | Parametr |
| Napięcie znamionowe | kV | 12 | 24 |
| Prąd znamionowy | ZA | 630 | 630 |
| Oceniony prąd krótkotrwały | kA / s | 25/2 | 25/2 |
| Prąd znamionowy wytrzymywany na szczyt | kA | 63 | 63 |
| Oceniane krótkotrwałe tworzenie prądu | kA / S | 50/2 | 63/2 |
| 1 min. Napięcie znamionowe wytrzymuje napięcie | kV | 42 | 65 |
| Oświetlenie Impulse wytrzymać napięcie | kV | 75 | 125 |
| Wytrzymałość mechaniczna | Czasy | dziesięć tysięcy | dziesięć tysięcy |
| Ciśnienie gazu SF6 ( ciśnienie manometryczne 20)) | Mpa | 0,04 | 0,04 |
| Wskaźnik wycieku / rok | ≤ 1% | ≤ 1% | |
| Główny parametr techniczny terminala kablowego | |||
| Pozycja | Jednostka | Parametr | Parametr |
| Napięcie znamionowe | kV | 12 | 24 |
| Prąd znamionowy | ZA | ≤ 630 | ≤ 630 |
| Zastosuj do przekroju kabla |  | 25-400 | 35-400 |
| Odporność na punkt połączenia | µΩ | 40 | 45 |
| Częściowe rozładowanie | Pc / kv | ≤10 / 13 | ≤10 / 21,5 |
| Znamionowe napięcie stabilności termicznej | kA / s | 20/3 | 25/2 |
| Znamionowe napięcie dynamiczne | kA | 50 | 63 |
| 1 min. Napięcie znamionowe wytrzymuje napięcie | kV | 42 | 65 |
| Impuls pioruna | kV | 75 | 125 |
| Powszechnie stosowany przewód o przekroju przewodzącym |
| 35,50,70,95,120,150,185,240,300,400 itd. |
