Szczegóły Produktu:
Zapłata:
|
Napięcie znamionowe: | 12KV | Ac Electrica w obudowie metalowej: | Zielony |
---|---|---|---|
rozmiar: | 3 Uint | Prąd znamionowy: | 630A |
High Light: | pakowana podstacja transformatorowa,podstacja rozdzielcza |

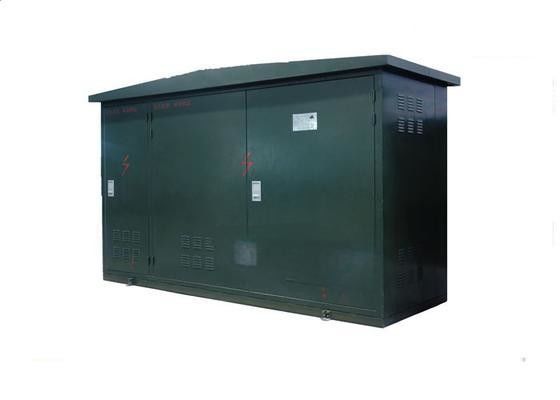

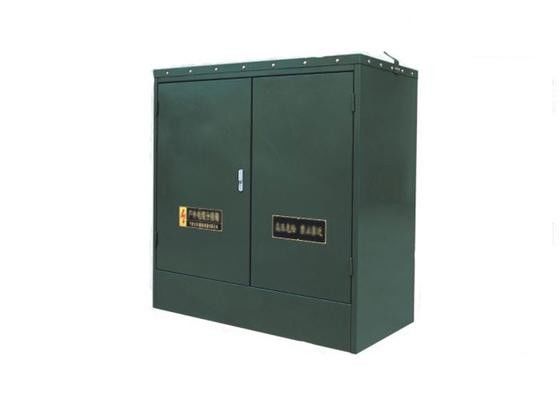

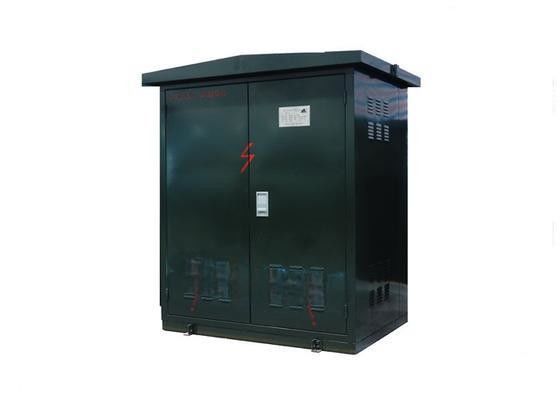

Skrzynka rozgałęźna do kabli zewnętrznych z obudową metalową Ac, szafka rozdzielcza połączeniowa
Przegląd
Seria DFT6-12 / 24, ponieważ energia elektryczna przyjmuje i dystrybuuje. Jednostka główna pierścienia zewnętrznego jest stacją transferową, którą kabel przekazywał energię elektryczną, wykorzystywaną na zewnątrz z obwodem kablowym do łączenia i odłączania, odgałęzieniem i kontynuacją lub zmianami. Cechuje się prostą metodą łączenia, wygodą, elastyczną, pełną izolacją i konstrukcją dookólną, wodoodpornością, odpornością na korozję, zapobieganiem zanieczyszczeniom, bezobsługowym i bezpiecznym.
Stan usługi
A. Wysokość ≤ 1000m (nad poziomem morza);
B. Temperatura otoczenia: -25 ° C ~ + 40 ° C ;
C. Prędkość wiatru ≤ 34 m / s
D. Miejsce nie powinno mieć regularnie wyśmienitych wstrząsów.
Główne dane techniczne
Główny parametr przełącznika obciążenia FN26-12 / 24 S F 6
Pozycja | Jednostka | Parametr | Parametr |
Napięcie znamionowe | kV | 12 | 24 |
Prąd znamionowy | ZA | 630 | 630 |
Znamionowy prąd krótkotrwały wytrzymywany | kA / s | 25/2 | 25/2 |
Znamionowy prąd szczytowy wytrzymuje | kA | 63 | 63 |
Znamionowy prąd zwarciowy | kA / razy | 50/2 | 63/2 |
1 min napięcie wytrzymywane na częstotliwość zasilania | kV | 42 | 65 |
Odporne na piorun napięcie wytrzymujące | kV | 75 | 125 |
Życie mechaniczne | Czasy | dziesięć tysięcy | dziesięć tysięcy |
Ciśnienie gazu SF6 (ciśnienie powierzchniowe w 20 ° C ) | Mpa | 0,04 | 0,04 |
Roczny wskaźnik wycieku gazu | ≤ 1% | ≤ 1% |
Główny parametr techniczny złącza kablowego
Pozycja | Jednostka | Parametr | Parametr |
Napięcie znamionowe | kV | 12 | 24 |
Prąd znamionowy | ZA | 630 i poniżej | 630 i poniżej |
Przekrój kabla | mm 2 | 25 ~ 400 | 35 ~ 400 |
Opór w punkcie połączenia | μΩ | 40 | 45 |
Częściowe rozładowanie | pC / kV | ≤ 10/13 | ≤ 10 / 21,5 |
Znamionowy prąd krótkotrwały wytrzymywany | kA / s | 20/3 | 25/2 |
Znamionowy prąd szczytowy wytrzymuje | kA | 50 | 63 |
1 min napięcie wytrzymywane na częstotliwość zasilania | kV | 42 | 65 |
Odporne na piorun napięcie wytrzymujące | kV | 75 | 125 |
