Szczegóły Produktu:
Zapłata:
|
materiał: | Ze stali nierdzewnej | typu: | Skrzynki elektryczne skrzynki rozdzielczej |
---|---|---|---|
aplikacji: | Transmisja energii elektrycznej | Pojemność znamionowa: | 2000 / 1000KVA |
Napięcie znamionowe: | 40,5 kV | Symbol połączenia: | Dyn11 lub Yyn0 |
High Light: | pakowana podstacja transformatorowa,podstacja rozdzielcza |

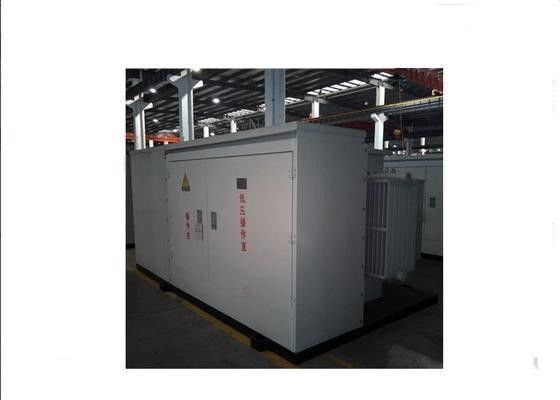

Amerykańska podstacja typu, wstępnie zainstalowana kompaktowa stacja transformatorowa Solar / PV
Przegląd:
ZGS-ZG- / 35 seria Solarna podstacja transformatorowa jest specjalnym urządzeniem zasilającym integrującym transformator podwyższający napięcie, bezpiecznik HV z ograniczeniem prądu, przełącznik obciążenia, przełącznik niskiego napięcia i powiązane urządzenia pomocnicze. Przekształca ono napięcie 0,69 kV wytwarzane przez silnik PV w 11 kV, i wysyła energię elektryczną przez obwód kablowy 35 KV, który jest idealnym wyposażeniem w kompletnym zestawie energii wiatrowej.
Cechy produktu:
Konstrukcja jest konstrukcją stalową, ze spawaną ze sobą stalą, ramą zewnętrzną z płytą ze stopu aluminium, specjalną warstwą farby, dzięki czemu ma silne właściwości mechaniczne, odporność na korozję.
połączony podstawnik dla całej konstrukcji, z blachą stalową podzieloną na trzy stosunkowo niezależne małe pomieszczenia, nazwaną komorą wysokiego ciśnienia, komorą transformatora i chmberem niskiego ciśnienia, każde oświetlenie pokoju przez cały czas z otwartymi drzwiami i automatycznym otwarciem. górna część obudowy i wokół niej mają warstwę termoizolacyjną, wewnętrznie wyposażoną w urządzenie kontrolujące temperaturę i wilgotność, mogą przystosować się do wysokiej temperatury i wysokiego ciśnienia w strefie ciężkich zmian klimatycznych, aby temperatura w szafie była stabilna i zapobiec wewnętrznej rosy i wydłużają żywotność urządzenia, poprawiają stabilność i niezawodność skrzynki.
Transformator z niskimi stratami, niskim wzrostem temperatury, niskim poziomem hałasu, bezobsługowym transformatorem w izolacji olejowej lub żywicy epoksydowej w pełni uszczelnionym, w pełni ucieleśniający oszczędność energii, korzystny dla środowiska, aktualna praca w celu zaspokojenia krótkoterminowego obciążenia ponad wymaganiami.
Normalne warunki otoczenia do obsługi:
1. Wysokość musi wynosić do 2000 m;
2. Zakres temperatury otoczenia wynosi: -40 ° C ~ + 40 ° C;
3. Prędkość wiatru na zewnątrz nie przekracza 35 m / s;
4. Wilgotność względna: średnia dzienna wartość nie przekracza 95%, średnia miesięczna wartość 90%;
5. Środowisko serwisowe: instalowane w miejscach, w których nie występuje zagrożenie pożarem lub wybuchem, poważna piąta, korozja chemiczna i silne wibracje.
6. Kiedy przekroczysz normalne warunki otoczenia dla obsługi, użytkownicy mogą negocjować z nami, aby rozwiązać.
Parametr 40,5kV przełącznika obciążenia zanurzonego w oleju
Pozycja | Jednostka | Parametr | ||
Napięcie znamionowe | KV | 40,5Kv | ||
Prąd znamionowy | ZA | 315 | 630 | |
Częstotliwość znamionowa | Hz | 50 | ||
Znamionowy prąd zwarciowy | kA / 2s | 12.5 | 20 | |
Znamionowy prąd szczytowy wytrzymuje | kA | 31.5 | 50 | |
Wytrzymałość mechaniczna | czasy | > 2000 | ||
1-minutowe napięcie wytrzymywane na moc (faza-faza, faza-ziemia) | kV | 95 | ||
Poziom impulsu pioruna (faza-faza, faza-ziemia) | KV | 185 |
