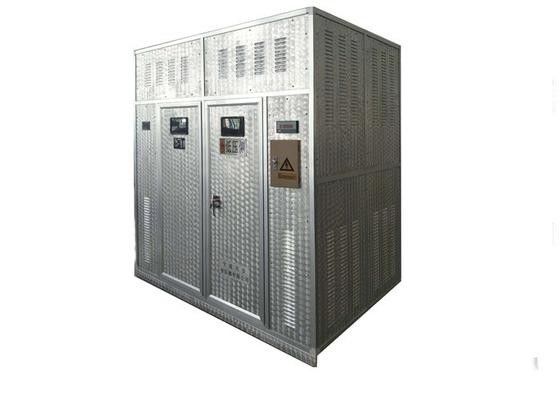

Seria Scb Zewnętrzny suchy transformator 35kV z trybem chłodzenia An / Af

Stacja transformatorowa 35KV Izolacja termiczna typu suchego Transformator mocy

Przegląd

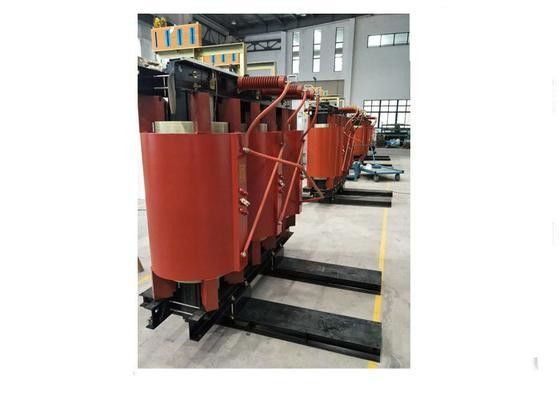

Transformator termiczny typu suchego SCB z izolacją żywiczną to nowy typ niskiego poziomu strat mocy i niski poziom hałasu, importował technologię produkcji FRVT firmy ABB-Micafil w 1990 roku oraz najnowszą technologię wylewania próżniowego cienkiej izolacji i nawijania folii niskiego napięcia z Europy. W bazie istniejącej linii do przycinania sprzętu z niemieckiej firmy Georg i stowe burgerowej maszyny do zwijania, przywoził nowy sprzęt do wylewania HUBERS z Niemiec i nową maszynę do nawijania folii z Włoch. Cecha produktu osiągnęła i przekroczyła normy IEC60076, GB1094.11-2007, GB / T10228-2008.

Ten produkt jest szeroko stosowany w systemie nadawania i przekształcania, hotelu, restauracji, budynku wysokim, centrum handlowym, stadionie, fabryce chemikaliów naftowych, kolei podziemnej, stacji, lotnisku i platformie wiertniczej na morzu, ect. Jest specjalnie przystosowany do centrum ładunkowego i miejsca szczególnie wymagającego odporności ogniowej.

Data techniczna :
1 Pojemność: 30 ~ 10000 kVA
2 Klasa napięcia: 6-35 kV
3 Zakres gwintowania: ± 2 × 2,5%, ± 5% lub inne
4 Liczba faz: Trzy fazy
5 Częstotliwość: 50 Hz lub 60 Hz
6 Symbol połączenia: Dyn11, Yyn0 lub inne określony
7 Napięcie impedancji:
8 Poziom izolacji:
1) 10kV: AC 35 LI 75kv

2) 20kV: AC 50 LI 125kV

3) 35 kV: AC 70 LI 170 kV
9 Stopień izolacji: klasa F / H
10 Zastosowanie: szeroko stosowane w systemie przesyłowym
11 Opakowanie: Drewniana paleta lub drewniana skrzynka
12. Warunki pracy: wilgotność względna 100%, temperatura otoczenia
temperatura nie wyższa niż 40 ° C.
13. Maksymalna temperatura wzrasta: 100K 125K
14. Tryb chłodzenia: chłodzenie powietrzem (AN) lub chłodzenie wentylatora (AF)

15. Termin płatności: 30% ~ 50% z góry jako depozyt przez T / T. Inne saldo jest spłacane przed dostawą i wysyłką.
