Szczegóły Produktu:
Zapłata:
|
| Znamionowe wysokie napięcie: | 40,5 kV | Znamionowe niskie napięcie: | 0,54V |
|---|---|---|---|
| Pojemność znamionowa: | 1000 kVA | Ramka: | stal kanałowa, stal kątowa |
| Transformator: | transformator zanurzony w oleju | Prąd znamionowy: | 1600 ~ 3300 |
| High Light: | pakowana podstacja transformatorowa,podstacja rozdzielcza |
||

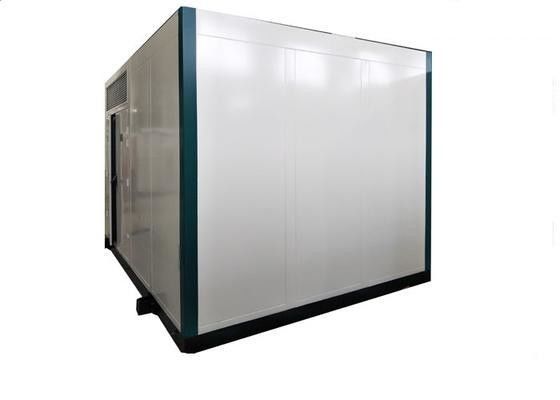

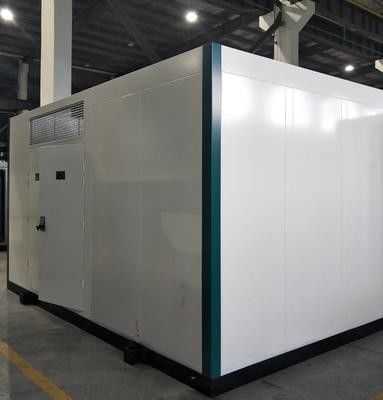

40.5KV 35KV PV Power Generation, Prefbricated Specjalna podstacja
Przegląd
Specjalna podstacja PV serii YBT13 ma na celu zaspokojenie zapotrzebowania na generacje fotowoltaiczne, które mają nowy wygląd, zwartą strukturę, niezawodne działanie, łatwą konserwację itp.
Stan usługi:
1. Wysokość: ≤ 3000m (nad poziomem morza)
2. Temperatura otoczenia: Max. 40 ° C min. -25C
>> Max. Średnia miesięczna temperatura: ≤ 35 ° C
>> Max. Średnia roczna temperatura: ≤ 25 ° C
3. Wilgotność względna: średnia dzienna wartość ≤ 95%, średnia miesięczna ≤ 90%
4. Max. Dzienna różnica temperatur: 25 ° C
5. Intensywność światła słonecznego: 0,1 W / CM2 (prędkość wiatru 0,5 M / S);
6. Prędkość wiatru na zewnątrz: ≤ 35 m / s;
7. Stopień zanieczyszczenia: klasa III;
8. Stopień odporności na deszcz: Stopień 3;
9. Gradient w miejscu instalacji nie może być większy niż 3 °;
10. Zdolność przeciw trzęsieniu ziemi: Poziome przyspieszenie powierzchni ziemi wynosi 0,2 g
Przyspieszenie pionowe powierzchni ziemi wynosi 0,1 g;
11. Miejsce instalacji: Miejsce nie powinno mieć pożaru / zagrożenia wybuchem / poważnego zanieczyszczenia / substancji chemicznej
korozja i znakomite wstrząsy.
**** Klient powinien negocjować z producentem, jeśli warunek serwisowy jest inny niż powyżej
Parametry:
| Napięcie znamionowe | 40,5 kV | |||||||||
| Częstotliwość znamionowa | Hz | 50 | ||||||||
| Znamionowy prąd szyny głównej | ZA | 630 | 1250 | |||||||
| 1min Moc znamionowa Częstotliwość Wytrzymałość Napięcie na ziemię, Między fazami / aby otworzyć przerwę | kV | 95/118 | ||||||||
| Lightning Impulse Withstand Voltage To earth, Between Phases / to open gap | kV | 185/215 | ||||||||
| Oceniony prąd krótkotrwały | kA / s | 20/2 | ||||||||
| Prąd znamionowy wytrzymywany na szczyt | kA | 50 | 63 | |||||||
| Znamionowy prąd zwarciowy | kA | 31.5 | 63 | |||||||
| Znamionowy prąd zwarciowy | kA | 31.5 | 25 | |||||||
| Jednostka niskiego napięcia | Napięcie znamionowe | V | 690 | |||||||
| Znamionowy prąd obwodu głównego | 1600 × 3300 | |||||||||
| ZA | ||||||||||
| Znamionowa granica zwarciowa Zdolność wyłączania | kA | 50 | ||||||||
| Znamionowa zdolność do wyłączania zwarć roboczych | kA | 40 | ||||||||
| Oceniony prąd krótkotrwały | kA / 1s | 40 | ||||||||
| Jednostka transformatora | Pojemność znamionowa | kVA | 1600 ～ 5500 | |||||||
| Napięcie rezystancji | % | 4 ； 4.5 | ||||||||
| Zakres stukania | % | ± 2X2,5 ； ± 5 | ||||||||
| Connected Group | Y, yn0 ； D, yn11 | |||||||||
| Załącznik | Stopień ochrony | Pokój HV | IP33 | |||||||
| Pokój LV | IP33 | |||||||||
| Pokój transformatorowy | IP23 | |||||||||
| Poziom głośności | dB | ≤55 | ||||||||
