Szczegóły Produktu:
Zapłata:
|
| Struktura: | wyjmowany typ zamknięty | Napięcie znamionowe: | 3,6,7.2,12kV |
|---|---|---|---|
| Prąd znamionowy głównej magistrali: | 630 ~ 4000A | duża rezystancja pętli: | ≤400 |
| High Light: | rozdzielnica w izolacji gazowej,rozdzielnica średniego napięcia |
||

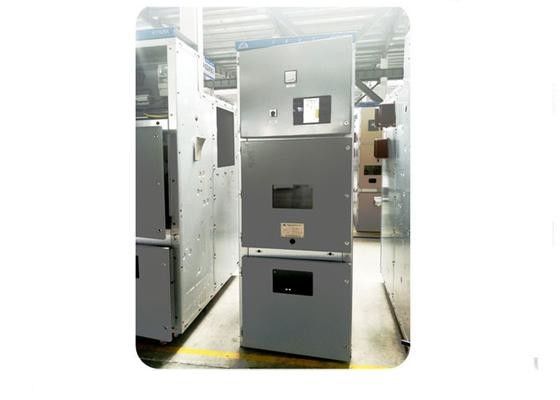

Rozdzielnica prądu zmiennego o mocy 12KV do montażu elektrycznego
Przegląd
KYN28A-12Seiries Wewnętrzna szafa rozdzielcza / szafka metalowa AC. Nadaje się do trójfazowego prądu przemiennego o napięciu znamionowym 12KV, częstotliwości znamionowej 50Hz do odbioru i dystrybucji energii elektrycznej oraz do sterowania, ochrony i monitorowania obwodu.
Poznaj standard: GB3906-97 3-35KV Rozdzielnica w obudowie metalowej AC , GB11022-89 Ogólne warunki techniczne rozdzielnic wysokiego napięcia , IEC298 (1990) Rozdzielnica w obudowie metalowej AC i urządzenia sterujące o napięciu znamionowym powyżej 1kv i 50kv lub poniżej .
Podanie
Zamknięta rozdzielnica 12KV stosowana jest głównie w elektrowniach, małych i średnich generatorach, przedsiębiorstwach przemysłowych i górniczych oraz podstacjach wtórnych systemu zasilania do odbioru mocy, przesyłu energii i uruchamiania wielkogabarytowego silnika wysokiego napięcia w celu wdrożyć sterowanie, ochronę i monitor.
Parametr
Nie. | Pozycja | jednostka | Parametr | |
1 | Napięcie znamionowe | KV | 12 | |
2 | Prąd znamionowy głównej szyny zbiorczej | ZA | 630 | |
3 | Prąd znamionowy | ZA | 630 | |
4 | Częstotliwość znamionowa | HZ | 50 | |
5 | Znamionowy krótkotrwały prąd wytrzymywany | KA | 20 | |
6 | Oceniono krótki czas ciągły | S | 4 | |
7 | Znamionowy prąd szczytowy wytrzymuje | KA | 50/125 | |
8 | Znamionowy prąd zwarciowy | KA | 50 | |
9 | Znamionowy prąd zrywający obciążenie aktywne | ZA | 630 | |
10 | Znamionowy prąd zwarciowy w zamkniętej pętli | ZA | 630 | |
11 | Znamionowy prąd łamania kabla | ZA | 10 | |
12 | Uziemiony uziemnik | KA | 20 | |
13 | Oceniony przełącznik uziemiający | S | 4 | |
14 | Oceniony przełącznik uziemiający | KA | 50 | |
15 | Ocena poziomu izolacji | 1 minuta mocy | KV | (faza-faza / faza-ziemia) 42; |
impuls błyskawiczny | KV | (faza do fazy / faza-ziemia) 75; | ||
16 | duża rezystancja pętli | ≤400 | ||
17 | życie mechaniczne | Przełącznik obciążenia | czas | 5000 |
Uziemnik | czas | 2000 | ||
18 | pętla pomocnicza 1 min. Moc | KV | 2 | |
19 | Znamionowe ciśnienie gazu SF6 | Mpa | 0,04 | |
20 | Współczynnik wycieku gazu SF6 | 1% | ||
21 | Stopień ochrony | IP4X | ||
