Szczegóły Produktu:
Zapłata:
|
| Struktura: | wyjmowany typ zamknięty | Napięcie znamionowe: | 3,6KV, 7,2KV, 12kV |
|---|---|---|---|
| Prąd znamionowy głównej magistrali: | 630 ~ 4000A | duża rezystancja pętli: | ≤400 |
| High Light: | rozdzielnica w izolacji gazowej,rozdzielnica średniego napięcia |
||
Wewnętrzna wymienna rozdzielnica AC Meta-Clad i metalowa
Przegląd

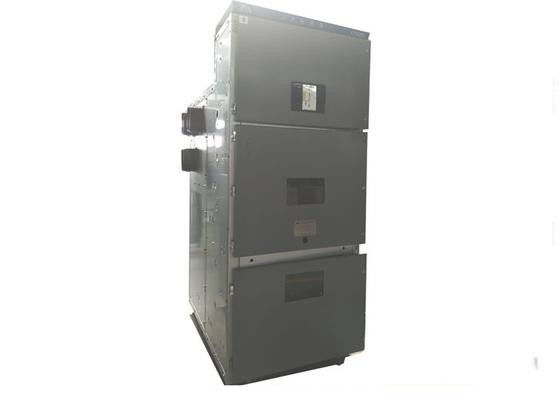

Jako urządzenie do przesyłu i dystrybucji energii, KYN28A-12 wewnętrzna, zdejmowana metalowa obudowa AC i metalowa obudowa jest odpowiednia dla sieci trójfazowej AC 50Hz 12kV na wysokości nie większej niż 1000m.
cechy produktu
(1) Struktura korpusu jest łączona z blachą stalową pokrytą AI-Zn, która została poddana wielokrotnym siłom krawędzi.
(2) Wszystkie urządzenia można obsługiwać, gdy drzwi szafy są zamknięte.
(3) Obudowa szafki jest całkowicie uszczelniona, aby zapobiec różnym szkodnikom, a jej stopień ochrony to IP4X. Poza tym stopień ochrony przedziału na wózek ręczny, przedziału szyn zbiorczych, przedziału kablowego i przedziału przyrządów przekaźnikowych wynosi IP2X.
(4) Proste i skuteczne blokowanie może zapobiec nieprawidłowemu działaniu. Doskonałe „pięcioczęściowe” urządzenie blokujące zapewnia niezawodną ochronę bezpieczeństwa operatorom urządzeń.
(5) Wyłącznik można wymienić w dość prosty sposób za pomocą wymiennych wózków ręcznych. Dostarczono wyłącznik próżniowy VT19 i importowany VD4.
(6) Wyłącznik próżniowy i jego mechanizm napędowy w komorze wysokiego ciśnienia wymagają jedynie niewielkiej konserwacji.
(7) Szafkę można zainstalować przy ścianie, aby zaoszczędzić miejsce.
(8) Linia pomocnicza jest zamocowana w kanale kablowym o dużym rozmiarze, który jest łatwy do podłączenia.

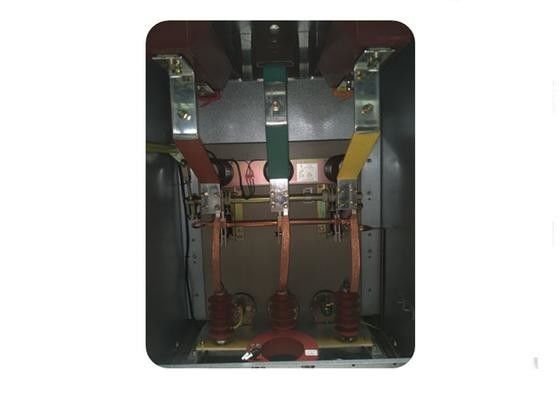

(9) Środkowa konstrukcja zapewnia dużą przestrzeń dla przedziału kablowego podłączonego do wielu kabli.
(10) Montaż przedziału kablowego można łatwo obserwować przez okienko kontrolne panelu.
(11) Przedział kablowy i dodatkowy przedział narzędziowy są niezależnie wyposażone w szynę uziemiającą z dobrym kontaktem z szafami.
Parametry techniczne
| Nie. | Pozycja | Jednostka | Parametr | |
| 1 | Napięcie znamionowe | kV | 3,6 , 7,2 , 12 | |
| 2 | Prąd znamionowy | ZA | 630 , 1250 , 1600 , 2000 , 2500 , 3150 , 400 0 | |
| 3 | Znamionowe napięcie znamionowe Krótkotrwałe napięcie wytrzymywane | Faza do fazy, faza na Ziemię | kV | 42 |
| Odległość izolacji | kV | 48 | ||
| 4 | Znamionowe napięcie odporne na uderzenie pioruna | Faza do fazy, faza na Ziemię | kV | 75 |
| Odległość izolacji | kV | 85 | ||
| 5 | Znamionowy prąd dynamiczny ( szczytowy ) | kA | 40 , 50 , 63 , 80 , 100 , 125 , 130 | |
| 6 | Oceniony prąd krótkotrwały odporny ( 4 s , wartość wirtualna ) | kA | 16 , 20 , 25 , 31,5 , 40 , 50 | |
| 7 | Częstotliwość znamionowa | Hz | 50 | |
| 8 | Najkrótsze czasy znamionowego prądu zwarciowego | Czasy | 30 | |
| 9 | Oceniane termiczne Czas | s | 4 | |
| 10 | Życie mechaniczne | Czasy | 30000 | |
| 11 | Ogólny wymiar ( szerokość × wysokość × głębokość ) | mm | 800 ( 1000 ) × 2300 × 1500 ( 1600/1700) | |
