Szczegóły Produktu:
Zapłata:
|
| Struktura: | wyjmowany typ zamknięty | Napięcie znamionowe: | 12kV |
|---|---|---|---|
| Prąd znamionowy głównej magistrali: | 200A | Przełamanie prądu: | 31,5KA |
| High Light: | rozdzielnica w izolacji gazowej,rozdzielnica średniego napięcia |
||

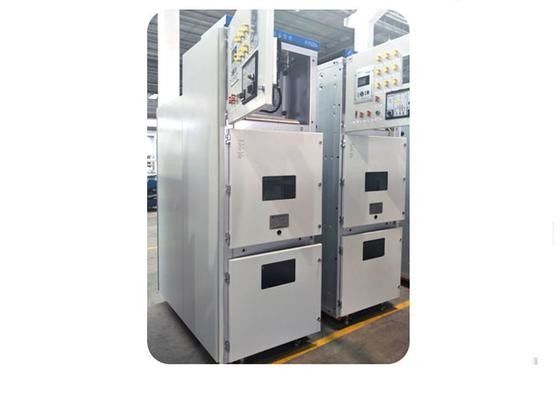

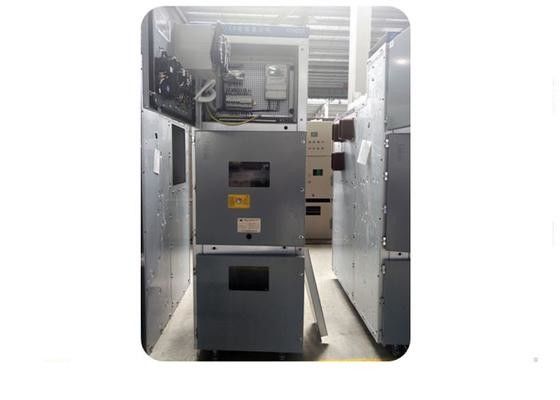

Rozdzielnica w obudowie metalowej AC, szafa sterownicza, skrzynka rozdzielcza
Przegląd
Zdejmowana obudowa przełącznika z metalową obudową serii KYN (w skrócie zwana szafą rozdzielczą). Ma zastosowanie do odbioru mocy i dystrybucji w trójfazowej szynie zbiorczej AC 50Hz 3,6-12Kv i systemie cięcia pojedynczej szyny zbiorczej. Posiada funkcje sterowania, ochrony i monitorowania obwodu.
Korzystanie z warunku:
1. Ogólna temperatura: nie więcej niż +40, nie mniej niż -5. Równa temperatura35.
2. Wysokość npm nie przekracza 1000M
3. Wilgotność względna = 90% (+25)
4. Częstotliwość trzęsień ziemi nie przekracza 8 stopni
5. Bez kurzu, ognia, korozji i innych niebezpiecznych przedmiotów wokół
Parametry techniczne
| Charakterystyka techniczna | ||||
| Napięcie znamionowe | kV | 12 | 17.5 | 24 |
| Znamionowe napięcie wytrzymywane na częstotliwość zasilania | kV | 28 | 38 | 65 |
| Znamionowe napięcie wytrzymywane impulsów piorunowych | szczyt kV | 75 | 95 | 125 |
| Oceniony krótkotrwały prąd wytrzymywany - 3s | aż do kA | 40 | 40 | 31.5 |
| Znamionowy prąd szczytowy wytrzymuje | aż do kA | 100/125 | 100/125 | 80 |
| Klasyfikacja łuku wewnętrznego IAC A FL (R) - 1s | aż do kA | 40 | 40 | 31.5 |
| Częstotliwość znamionowa | Hz | 50/60 | ||
Prąd znamionowy - bar autobusowy - Kabina CB - kabina stycznika | aż do kA | 3150/4000 * 3150/4000 * 400 | 3150/4000 * 3150/4000 * - | 2500 2500 - |
| Stopień ochrony | IP3X lub IP4X | |||
| Normy | IEC | |||
| Wymiary zależą od typu szafy (stycznik / próżnia lub wyłącznik SF6), prądu i napięcia znamionowego. | ||||
| Szerokość | mm | od 800 do 1000 | ||
| Wysokość | mm | 2300 (2200) | ||
| Głębokość | mm | od 1500 do 1660 | ||
