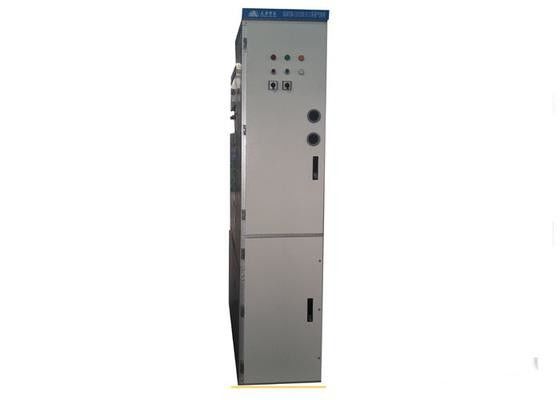

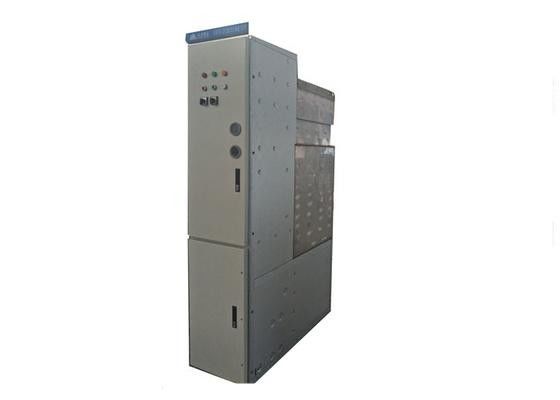

Wewnętrzna rozdzielnica średniego napięcia z izolacją gazową z metalowym płaszczem

Indoor Fixed Type Medium Voltage Gas Insulated Switchgear With Metal Clad
Indoor Fixed Type Medium Voltage Gas Insulated Switchgear With Metal Clad Indoor Fixed Type Medium Voltage Gas Insulated Switchgear With Metal Clad

Duży Obraz :  Wewnętrzna rozdzielnica średniego napięcia z izolacją gazową z metalowym płaszczem

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianan Electric
Orzecznictwo: VDE, CCC, ISO9001:2000
Numer modelu: XGN75B-12
Zapłata:
Minimalne zamówienie: 1jednostka
Cena: Pending
Szczegóły pakowania: Drewniane skrzynki
Czas dostawy: 45 dni roboczych
Zasady płatności: L / C, D / P, T / T, D / A, Western Union, MoneyGram
Możliwość Supply: 5000 jednostek rocznie
Szczegółowy opis produktu
Napięcie znamionowe: 11KV, 12KV Prąd znamionowy: 1250A
Częstotliwość znamionowa: 50 HZ typu: Szafa dystrybucyjna
High Light:

rozdzielnica w izolacji gazowej

,

rozdzielnica średniego napięcia

Wewnętrzny rozdzielacz prądu stałego o napięciu zmiennym w izolacji gazowej z izolacją metalową

Przegląd

XGN75B-12 Wewnętrzna rozdzielnica w izolacji gazowej AC HV w obudowie metalowej (zwana dalej „GIS” ) to rozdzielnica nowej generacji, główny wyłącznik nie tylko wykorzystuje wyłącznik próżniowy z magnetycznym mechanizmem trwałym, ale również wykorzystuje wyłącznik próżniowy z mechanizmem sprężynowym, cała rozdzielnica składa się z części do izolacji powietrznej i wnęki SF6, jest kompaktowa lub wysuwna i nadaje się do automatyzacji dystrybucji.

funkcje

GIS ma zalety zwartej struktury, elastycznego działania i niezawodnego blokowania, itp. Można zapewnić zadowalające schematy techniczne, aby spełnić wymagania użytkowników w różnych miejscach (zwłaszcza w miejscach o słabym środowisku). Zastosowanie techniki czujników i najnowszego przekaźnika ochronnego oraz zaawansowane parametry techniczne i elastyczny schemat montażu stanowią solidną podstawę do zaspokojenia różnych wymagań użytkownika.

Podanie

GIS nadaje się do małych podstacji wtórnych w systemie elektrycznym, rozdzielni, podstacji skrzynkowych, osiedli mieszkalnych, przedsiębiorstw przemysłowych i górniczych oraz supermarketów, szczególnie nadaje się do miejsc o wysokim zużyciu energii, takich jak lotnisko, metro, kolej itp.

Imię Jednostka Parametry
Napięcie znamionowe kV 12
Prąd znamionowy Główna szyna zbiorcza ZA 630 1250 2000 2500
Branch Busbar 5 ~ 1250
Częstotliwość znamionowa Hz 50
Znamionowa moc znamionowa Wytrzymałość na napięcie (1 min) Między fazami, faza do ziemi kV 42
Przez otwartą lukę 49
Znamionowe napięcie odporne na uderzenie pioruna Między fazami, faza do ziemi 75
Przez otwartą lukę 85
Znamionowy prąd zwarciowy kA 20 31,5 40
Oceniony prąd krótkotrwałego wytrzymania (4 s) kA 20/4 31,5 / 4 40/4
Prąd znamionowy wytrzymywany na szczyt kA 50 80 100
Znamionowy prąd zwarciowy kA 50 80 100
Klasa ochrony Obudowa wypełniona gazem IP67, obudowa LV IP4
Wymiar obudowy (szerokość * głębokość * wysokość) mm 500x1000x1850
Życie mechaniczne Wyłącznik z magnesami trwałymi

Czasy

20000
Odłącznik 5000
Ciśnienie inflacji z gazem SF6 (ciśnienie manometru 20 ℃) Mpa 0,04
Minimalne ciśnienie inflacji gazu SF6 (ciśnienie przyrządu przez 20 ℃) Mpa 0,03
SF6 Roczny wskaźnik wycieku gazu ≤1
