| Materiał powłoki: | Stop aluminium | Prąd znamionowy: | 250A |
|---|---|---|---|
| Napięcie znamionowe: | 40,5 kV (24 kV) | Zakres zastosowania: | Elektrownia, podstacja transformatorowa itp |
| High Light: | rozdzielnica elektryczna wysokiego napięcia,rozdzielnica w izolacji gazowej |
||
Kabina wewnętrzna z izolacją gazową Metal - rozdzielnica platerowana C - GIS
Przegląd
XGN49-40.5 Wewnętrzna rozdzielnica z izolacją gazową w obudowie metalowej (zwana dalej „C-GIS” ) jest produktem zaawansowanym technologicznie, który jest badany, opracowywany i wytwarzany na podstawie wprowadzenia technologii China Power Industry Federation Longyuan Power Research Institute.
Stan otoczenia serwisowego :
Temperatura powietrza: Max: +40, Min: -25 (średnia wynosi nie więcej niż 35 w ciągu 24 godzin)
Wysokość nad poziomem morza: <= 3000m
Wilgotność powietrza: Średnia wilgotność względna mierzona w ciągu 24 godzin nie przekracza 95%, średnia wilgotność względna na miesiąc nie przekracza 90%, średnie ciśnienie pary wodnej mierzone w ciągu 24 godzin nie przekracza 2,2 kPa, średnie ciśnienie pary wodnej miesięcznie nie przekracza 1,8 kPa.
Bez częstych ciężkich wibracji
Zakres indukcyjnych zakłóceń elektromagnetycznych układu wtórnego nie przekracza 1,6 kV
Warunki wyłączone z powyższego wymagają negocjacji z producentem.
Parametry
| Pozycja | Jednostka | Parametr | |
| Napięcie znamionowe | kV | 40.5 | |
| Prąd znamionowy | ZA | 5 ~ 1250 | |
| Częstotliwość znamionowa | Hz | 50 | |
| Znamionowe napięcie wytrzymywane częstotliwości zasilania (1 min) | Faza do fazy, Faza na ziemię | kV | 95 |
| Odległość izolacji | 110 | ||
| Znamionowe napięcie wytrzymywane impulsów piorunowych | Faza do fazy, Faza na ziemię | kV | 185 |
| Odległość izolacji | 215 | ||
| 1min napięcie wytrzymywane na częstotliwość zasilania pomocniczego obwodu sterującego | V | 2000 | |
| Znamionowy prąd zwarciowy zwarcia (wartość skuteczna) | kA | 20 25 31,5 | |
| Znamionowy prąd zwarciowy (czas szczytowy) | kA | 50 63 80 | |
| Znamionowy prąd krótkotrwały wytrzymywany | kA | 20 25 31,5 | |
| Znamionowy prąd szczytowy wytrzymuje | kA | 50 63 80 | |
| Znamionowy czas utrzymywania zwarcia | s | 4 | |
| Stopnie ochrony | IP67 / IP4X | ||
| Rezystancja głównego obwodu powrotnego każdej fazy | μΩ | ≤250 | |
| Znamionowe ciśnienie gazu SF6 (20 ° C) | Mpa | 0,05 | |
| Min. Ciśnienie gazu SF6 (20 ° C) | Mpa | 0,02 | |
| Roczny wskaźnik utraty gazu SF6 | % | ≤1 | |
| Napięcie znamionowe pomocniczego obwodu sterującego | V | DC110 / 220, AC220 | |
| Wymiary (szerokość × głębokość × wysokość) | mm | (600 ~ 1200) × 1400 × 2650 | |

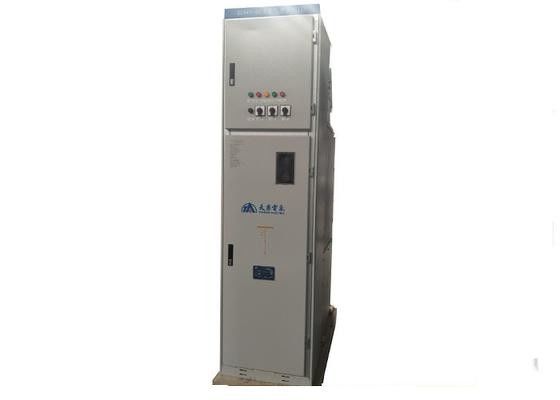

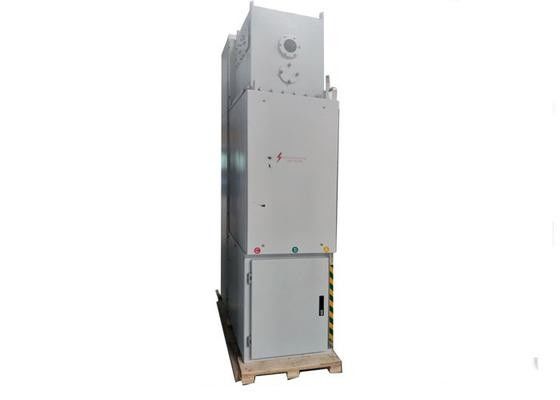

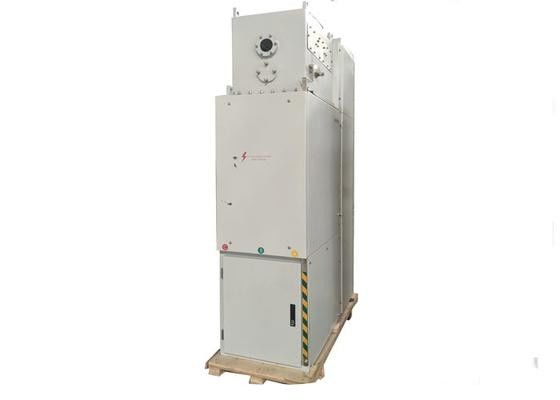

Obrazek
