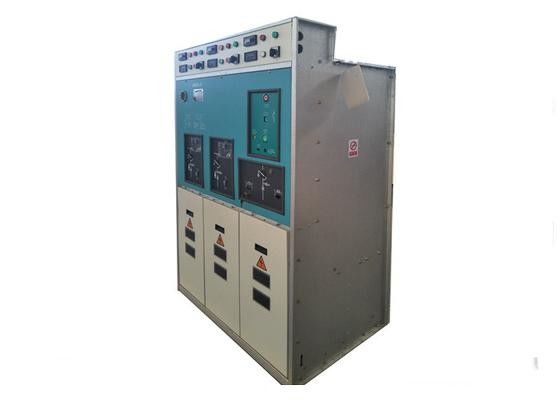

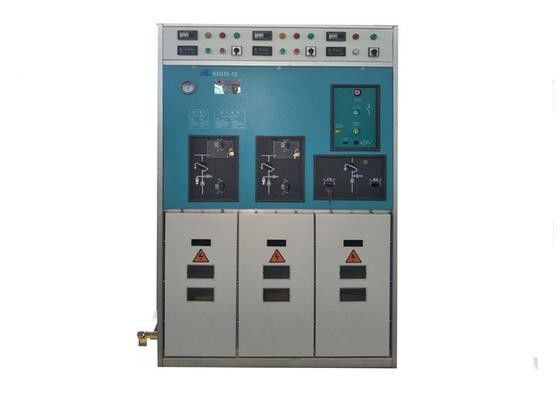

Ring Main Units 12kv Wewnętrzna rozdzielnica średniego napięcia, Gis Rozdzielnica w izolacji gazowej

Pierścieniowe jednostki główne 12KV Wewnętrzna rozdzielnica gazowo-izolowana - obudowana metalem

Przegląd

Rozdzielnica jest rodzajem urządzenia kompozytowego, które uszczelnia wszystkie obwody główne w obudowie metalowej i przyjmuje gaz SF6 jako środek gaśniczy i izolacyjny. Nadaje się do zasilania sieci pierścieniowej i podwójnego promieniowania w sieci zasilającej SN 10kV. Jest również używany w zasilaczu terminala. Ze względu na wykorzystanie sieci zasilającej pierścienia zwiększa niezawodność zasilania, jest on specjalnie stosowany w zakładach mineralnych, obszarze zamieszkania, szkołach, parkach, i tak dalej do dystrybucji energii i kontroli. Ponadto, ze względu na dogodne połączenie i instalację, niewielką objętość, jest on również stosowany w podstacji jako wyposażenie wysokiego napięcia po stronie pierwotnej.

Struktura i zasada

RMU zazwyczaj składa się z trzech przedziałów. (W razie potrzeby może być również wyposażony w jedną komorę, dwie komory, trzy komory lub więcej, a także może być połączony za pomocą szyny rozszerzeń). Elementy podstawowe znajdują się w zamkniętej obudowie, która jest spawana za pomocą płyty ze stali nierdzewnej o grubości 3 mm. Wewnątrz obudowy znajduje się gaz SF6 o ciśnieniu 0,04 MPa, który służy jako środek do gaszenia łuku i izolacji. Ciśnienie gazu w obudowie wypełnionej gazem jest monitorowane za pomocą manometru. Oprócz obudowy wypełnionej gazem, inne części obudowy są używane do montażu i mocowania obudowy wypełnionej gazem. Te elementy, które nie znajdują się w obudowie wypełnionej gazem, są umieszczone lub zainstalowane wewnątrz tej szafy. Ta część szafy wykonana jest z wysokiej jakości blachy stalowej cynkowej pokrytej aluminium, która jest wyginana za pomocą sterowanych cyfrowo urządzeń do obróbki blachy i połączona śrubami i nakrętkami o wysokiej wytrzymałości. Drzwi szafy wykonane są z wysokiej jakości giętych i wykończonych sprayem plastikowym lub powłoką spry.

1. RMU składa się ze zbiornika gazu, komory mechanizmu, przedziału kablowego, przedziału na instrumenty, szyny rozszerzeń itd. Z tyłu zbiornika gazu znajduje się urządzenie przeciwwybuchowe (nie pokazane na rysunku). Gdy wewnętrzne ciśnienie łuku jest zbyt duże, gaz pod wysokim ciśnieniem w zbiorniku zostanie uwolniony z tyłu szafy przez urządzenie przeciwwybuchowe, co pozwala uniknąć szkód dla operatorów.

2. Struktura przełącznika obciążenia jest typu komora łukowa, z silną zdolnością gaszenia łuku.

3. Pokój bezpieczników i przełączników obciążenia stanowi obwód ochronny transformatora. Bezpiecznik ograniczający prąd HV jest zainstalowany w obudowie izolacyjnej z odlewu z żywicy epoksydowej. Gdy bezpiecznik przepali się, trzpień wystrzeliwuje i otwiera się przełącznik obciążenia.

4. Komora mechanizmu znajduje się z przodu RMU. W każdym obwodzie funkcyjnym obciążenie i wyłącznik automatyczny są wyposażone w mechanizm sterujący sprężyną do ładowania ręcznego (lub silnikowego), a odłącznik trójpozycyjny i uziemnik są wyposażone w mechanizm ręcznego sterowania sprężyną ładującą. Jest wskaźnik stanu przełącznika. Trójpozycyjny odłącznik i mechanizm pracy z uziemnikiem są wyposażone w kłódkę, która może być wykorzystana do zapobiegania niewłaściwemu działaniu nieupoważnionego personelu, gdy urządzenie nie działa. W działaniu przełącznika obciążenia znajduje się urządzenie blokujące „pięć zabezpieczeń” - przełącznik ziemi - drzwi kablowego pomieszczenia, wyłącznik - - trójpozycyjny odłącznik - drzwi kablowych kabin.
