12KV VS1 Wyłącznik próżniowy średniego napięcia do rozdzielni WN, 630A / 1250A

Chiny Ningbo Tianan (Group) Co.,Ltd. Certyfikaty
Chiny Ningbo Tianan (Group) Co.,Ltd. Certyfikaty
Im Online Czat teraz

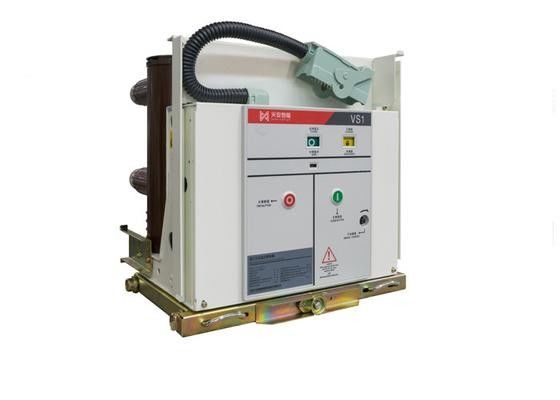

12KV VS1 Wyłącznik próżniowy średniego napięcia do rozdzielni WN, 630A / 1250A

12KV VS1 Medium Voltage Vacuum Circuit Breaker For  HV Switchgear , 630A / 1250A
12KV VS1 Medium Voltage Vacuum Circuit Breaker For  HV Switchgear , 630A / 1250A

Duży Obraz :  12KV VS1 Wyłącznik próżniowy średniego napięcia do rozdzielni WN, 630A / 1250A

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: TIANAN Electric
Numer modelu: ZN63 (VS1)
Zapłata:
Minimalne zamówienie: 10 zestawów
Cena: Pending
Szczegóły pakowania: drewniane skrzynki
Czas dostawy: 35 dni roboczych
Zasady płatności: T / T, L / C, D / A, D / P
Możliwość Supply: 1000 zestawów rocznie
Szczegółowy opis produktu
Prąd znamionowy: 630A / 1250A Częstotliwość znamionowa: 50 HZ
Napięcie znamionowe: 12kV Czas życia mechanicznego: 20000
High Light:

wyłącznik próżniowy wysokiego napięcia

,

wyłącznik automatyczny

12KV VS1 Wewnętrzny wyłącznik próżniowy średniego napięcia do rozdzielni HV

Generał

Wyłącznik próżniowy VS1-12 Series AC HV Vacuum Circuit Breaker to wewnętrzna rozdzielnica HV o mocy 3 AC 50 Hz i napięciu znamionowym 12 kV. Wyłącznik automatyczny może być poddawany częstym operacjom i ma wielokrotnie przerywaną i szybką zdolność do ponownego zamykania i ma niezawodną funkcję blokady. Urządzenie jest podzieloną przednią i tylną strukturą ładowania, nie tylko jako stała jednostka instalacyjna, ale również pasująca do jednostki wózka z wózkiem podstawy.

1. Znaczny postęp techniczny


za. Przyjmuje najnowszą zasadę efektu łuku próżniowego, ma dużą zdolność wyłączania, obecnie małe zamknięcie objętościowe.

b. Ekstremalnie wysoka wytrzymałość elektryczna, czas wyłączania prądu znamionowego może osiągnąć 20000 razy, czas zwarcia 50 razy (40 kV 30 razy, 50 kA 20 razy).


do. Próżniowa komora gaśnicza i mechanizm obsługi ustawiają przód i tył. Zmniejsza zużycie energii i hałas, a działanie jest znacznie bardziej niezawodne.

re. Kompaktowa struktura i mała objętość.

2. Doskonała niezawodność działania

za. Każdy szczegół uwzględnia w pełni warunki domowe i wymagania norm podczas projektowania.

b. Każda część dysku napędowego składa się głównie z materiału odpornego na ścieranie i jest malowana za pomocą dokładnego smarowania. Może pracować przez długi czas bez dodatkowego smarowania i regulacji.


do. Niezawodna funkcja blokady, która skutecznie zapobiega różnego rodzaju błędnym działaniom, jest znacznie bardziej bezpieczna dla ciała.

3. Wybitna gospodarka przy zakupie


za. Zakupiony sprzęt ma wysoki współczynnik wydajności.

b. Niezwykle niskie koszty utrzymania znacznie zmniejszają koszty operacyjne.


do. Doskonała wspólna wydajność zmniejsza trudność projektu.

re. Stabilna technologia i bez zanieczyszczenia środowiska.

4.Parametry

Nie.

Pozycja

Jednostka

Parametry

1 Napięcie znamionowe kV 12
2 Znamionowy czas zwłoki (1 min.) Napięcie znamionowe wytrzymuje napięcie 42/48 (przerwa otwarta)
3 Znamionowe napięcie pioruna odporne na impuls (szczyt) 75/85 (przerwa otwarta)
4 Częstotliwość znamionowa Hz 50
5 Prąd znamionowy ZA 630
1250

630 1250

1600 2000

2500 3150

1250 1600

2000 2500

3150

3150

4000

6 Znamionowy prąd zwarciowy kA 20/25 31.5 40 50
7 Oceniony prąd krótkotrwały 20/25 31.5 40 50
8 Znamionowy czas trwania zwarcia s 4
9 Prąd znamionowy wytrzymywany na szczyt kA 50/63 80 100 125
10 Znamionowy prąd zwarciowy 50/63 80 100 125
11 Częstotliwość prądu obwodu wtórnego wytrzymuje prąd (1 min) V 2000
12 Znamionowy prąd bankowy kondensatora pojedynczego / tylnego ZA 630/400 (40 kA to 800/400)
13 Znamionowy bank kondensatorów wykonujący błyskotliwy przepływ kA 12,5 (częstotliwość nie większa niż 1000 Hz)
14 Czas otwarcia (napięcie znamionowe) ms 20 ~ 50
15 Czas zamknięcia (napięcie znamionowe) 35 ~ 70
16 Życie mechaniczne

Czasy

20000 dziesięć tysięcy
18 Znamionowe czasy wyłączania prądu zwarciowego 50 30 20
19 Wyśrodkuj odległość między fazami mm 150, 210, 275
