VCB Stały wyłącznik próżniowy z wysokim napięciem 12KV / 40,5KV

VCB Fixed- Type Indoor Vacuum Circuit Breaker With High Voltage 12KV/ 40.5KV

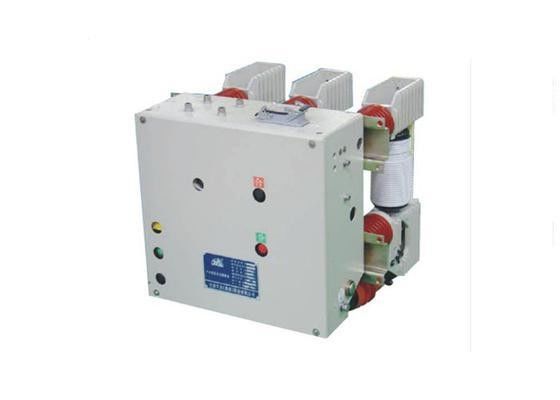

Duży Obraz : VCB Stały wyłącznik próżniowy z wysokim napięciem 12KV / 40,5KV

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	TIANAN Electric
Orzecznictwo:	GB1984, JB3855, DL403 and IEC standards
Numer modelu:	ZN12-12 / 40,5

Zapłata:

Cena:	Pending
Szczegóły pakowania:	Drewniane etui
Czas dostawy:	30dni
Zasady płatności:	L / C, T / T, D / A, D / P
Możliwość Supply:	1000 zestawów rocznie

Kontakt

Szczegółowy opis produktu

Napięcie znamionowe:

12KV / 24KV / 40,5KV

Prąd znamionowy:

630,1250,1600,20002500,3150

Liczba Polaków:

Wysokość:

≤2000m

High Light:

elektryczne urządzenia zabezpieczające

inteligentny rozdział mocy

VCB Stały wyłącznik próżniowy z wysokim napięciem12KV / 40,5KV

1. Funkcje ogólne

Wewnętrzny wysokonapięciowy wyłącznik próżniowy ZN12 -40.5 zastosowano do systemu zasilania 35KV trójfazowego AC 50HZ. Wykorzystuje podłużne styki pola magnetycznego w przypadku struktury ceramicznej proliferacja łuku rozrywającego generowana, gdy rozkład prądu w kontakcie na tym samym lokalnym zjawisku topienia nie występuje, ale ma również niskie napięcie łuku (20-200 V) i niski prąd cięcia (4-5 A), i działają z organizacjami o wysokiej niezawodności.

2. Stan środowiska

Wysokość: nie przekracza 2000m
Temperatura otoczenia: nie wyższa niż + 40 ° C, nie mniejsza niż -10 ° C
Wilgotność względna: średnia wilgotność względna dobowa: ≤ 95%, średnia wilgotność względna miesięczna ≤ 90%, średnia prężność pary dziennej ≤ 2,2KPa, średnia miesięczna ≤1,8KPa
Intensywność trzęsienia ziemi: ≤8 stopni
Instalacja powinna być wolna od ognia, wybuchu, silnych wibracji, korozji chemicznej i poważnego zanieczyszczenia

3. Dane techniczne

Nie.	Pozycja	Jednostka	Dane
1	Napięcie znamionowe	KV	40.5
2	Prąd znamionowy	ZA	1250,1600,20002500,3150
3	Częstotliwość znamionowa	HZ	50
4	Oceniony krótki czas z prądem stoiska	KA	25 311,5
5	Znamionowe czasy zwarcia zwarciowego		20
6	Życie mechaniczne	czasy	30000
7	Znamionowy impuls błyskawiczny z napięciem stojaka	KV	185
8	Znamionowa sekwencja robocza		O-0.3S-CO-180S-CO
9	Napięcie znamionowe elektromagnesu zamykającego i otwierającego	V	AC / DC220,110
10	Napięcie znamionowe wyzwalacza beznapięciowego	V	AC / DC220,110
11	Znamionowe napięcie wytrzymywane krótkotrwałej częstotliwości zasilania (1 min)	KV	95
12	Czas otwarcia	ms	30≤t≤75
13	Czas zamknięcia	ms	30≤t≤65
14	Czas przechowywania energii	s	≤15

4. Zastosowanie

Wewnętrzny wyłącznik próżniowy wysokiego napięcia serii ZN12-40.5 jest głównym wyłącznikiem stosowanym do rozdzielnic serii KYN-40.5 / GBC-40.5. Jako jednostka ruchoma wyłącznik instalowany jest na wózku ręcznym szafy rozdzielczej. Ten rodzaj może być również używany do montażu stałego w rozdzielnicy XGN-40.5.

Ten wyłącznik został zaprojektowany jako jednostka zbierająca główny korpus siłownika i wyłącznika. Specjalny mechanizm napędowy do magazynowania energii sprężynowej może być używany w trybie pracy AC / DC, w trybie ręcznym.
