Szczegóły Produktu:
Zapłata:
|
Napięcie znamionowe: | 24KV | Prąd znamionowy: | 1250/2000/2500 |
---|---|---|---|
stopień ochrony: | IP67 | Znamionowy prąd zrywający: | 20 25 31,5 |
Częstotliwość znamionowa: | 50 / 60Hz | CubicleType: | C-GIS |
High Light: | rozdzielnica elektryczna wysokiego napięcia,rozdzielnica w izolacji gazowej |

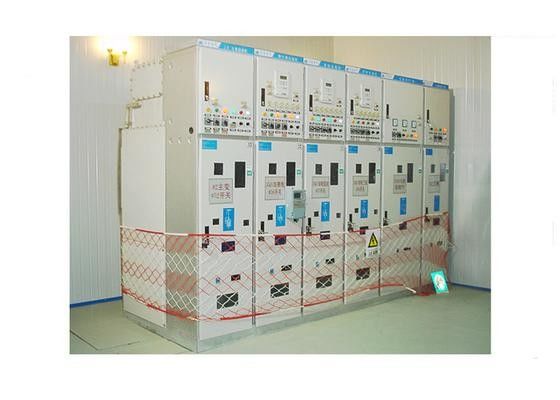

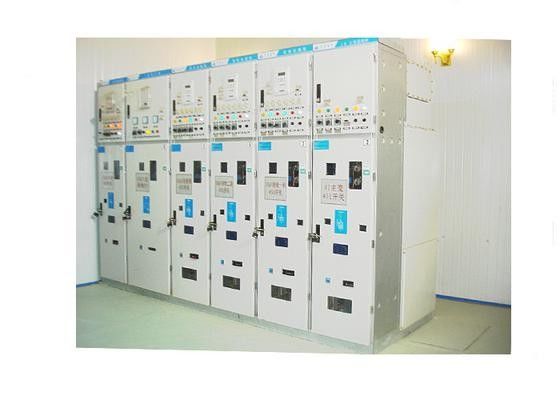

Kabina typu C-GIS 24kV Metal - Rozdzielnica w izolacji gazowej z VCB
Generał:
XGN49Series lndoor Gas lnsulatlon MetaI-clad Switchgear (zwany dalej C-GlS) to wysokiej jakości produkt, który chińska federacja energetyczna zaleca technologię Korei Rijin, producenta sprzętu elektrycznego i spełnia chińskie normy GB / T11022-1999 i GB3906- 2006C-GlS, ma cechy wysokiej niezawodności, wolne od konserwacji i małej powierzchni pokrycia.
Cel, powód:
GIS jest odpowiedni dla elektrowni, podstacji, kombinowanej podstacji i systemu elektroenergetycznego, który jest trójfazową wewnętrzną pojedynczą szyną zbiorczą AC i pojedynczą szyną zbiorczą sekcyjną z 50Hz, napięciem znamionowym 35kV, służącym do sterowania, akceptacji i dystrybucji energii elektrycznej.
Warunki otoczenia usługi:
1. Temperatura powietrza: Max: +40, Min: -25 (średnia wynosi nie więcej niż 35 w ciągu 24 godzin)
2. Wysokość nad poziomem morza: <= 5000m
3. Wilgotność powietrza:
Średnia wilgotność względna mierzona w ciągu 24 godzin nie przekracza 95%,
Średnia wilgotność względna na miesiąc nie przekracza 90%,
średnie ciśnienie pary wodnej mierzone w ciągu 24 godzin nie przekracza 2,2 kPa,
średnie ciśnienie pary wodnej na miesiąc nie przekracza 1,8 kPa.
4. Bez częstych silnych wibracji.
Parametry:
Imię | Jednostka | Parametry | |
Napięcie znamionowe | kV | 24 | |
Prąd znamionowy | ZA | 1250 2000 2500 | |
Częstotliwość znamionowa | Hz | 50/60 | |
Znamionowa moc znamionowa Wytrzymałość na napięcie (1 min) | Między fazami, Faza na Ziemię | kV | 65 |
Odległość izolacji | KV | 79 | |
Znamionowe napięcie wytrzymywane impulsu błyskawicy | Między fazami, Faza na Ziemię | kV | 125 |
Aby otworzyć lukę | 145 | ||
Napięcie zasilania obwodu wtórnego - wytrzymałość (1 min) | V | 2000 | |
Znamionowy prąd zwarciowy | kA | 20 25 31,5 | |
Znamionowy prąd zwarciowy | kA | 50 63 80 | |
Znamionowa wytrzymałość krótkotrwała 4S | kA / S | 20/4 25/4 31,5 / 4 | |
Prąd znamionowy wytrzymywany na szczyt | kA | 50 63 80 | |
Klasa ochrony obudowy (Air Inflation Shell / LV Cubicle) | IP67 / IP4X | ||
Rezystancja obwodu głównego w każdej fazie | μΩ | ≤250 | |
Znamionowe ciśnienie robocze gazu SF6 (ciśnienie przyrządu do 20 ° C) | Mpa | 0,05 | |
Minimalne ciśnienie robocze gazu SF6 (ciśnienie przyrządu do 20 ° C) | Mpa | 0,03 | |
Współczynnik wycieku gazu dla gazu SF6 | % | ≤ 0,5 | |
Znamionowe napięcie robocze obwodu pomocniczego | V | DC110 / 220, AC220 | |
Wymiar obudowy (szerokość * głębokość * wysokość) | mm | 600 * 1300 * 2350 (800 * 1600 * 2550) |
