Szczegóły Produktu:
Zapłata:
|
Moc znamionowa: | 30 --- 3150 kVA | Napięcie znamionowe: | 10–35kv |
---|---|---|---|
aplikacji: | Moc, elektronika, prostownik | Żywotność: | 2 lata |
Przełącznik zaczepów: | Przełącznik zaczepów bez obciążenia i przełącznik zaczepów pod obciążeniem. | Metoda chłodzenia: | ONAF ONAN |
High Light: | transformator przenoszenia mocy,transformator typu olejowego |

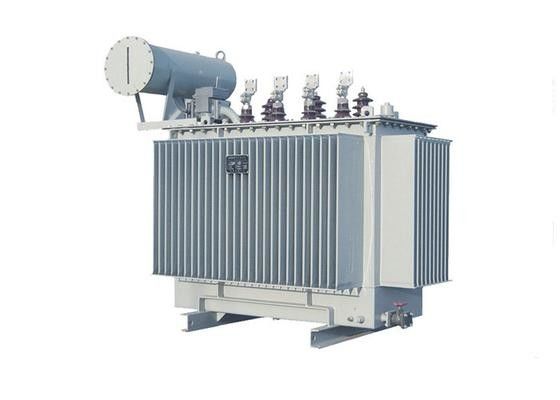

10 - 35 kv Zanurzony transformator olejowy 20 KV trójfazowy uzwojenie miedziane
Generał:
Trójfazowy trójfazowy transformator olejowy z zanurzonym olejem o mocy 6,3 kV, 6 kv, 10 kv, 11 kv, 15 kv, 13,8 kv 20 kv, 22 kv, 33 kv lub 35 kV. standard IEC „Transformator mocy” i IEC60076 „Parametry techniczne i wymagania trójfazowego zanurzonego w oleju transformatora mocy”. Produkt jest szeroko stosowany w przesyłaniu energii i dystrybucji przemysłowych i rolniczych sieci energetycznych.
Funkcje:
Nasz transformator wyposażony jest w postaci niskich strat, niskiego poziomu hałasu, silnej ochrony grzmotu i oświetlenia, a także zdolności przeciwdziałania skróceniu i dobrego wyglądu itp. Łączy w sobie zaawansowane urządzenia i proces produkcyjny. Wszystkie nasze transformatory przeszły test przez Krajowe Biuro Mechaniczno-Przemysłowe i National Power Company. Transformator jest wykorzystywany głównie w sieci energetycznej i projektach dystrybucji energii. 35kv transformator olejowy
Rdzeń wyposażony w zaawansowane trzy stopnie: cięcie pionowe i poziome i poziome, okrążenie i wielostopniowe. Rozprasza on dystrybucję powietrza, poprawia ścieżkę magnetyczną. Zmniejsz brak strat obciążenia, brak prądu obciążenia i hałasu. 35kv transformator olejowy
Rdzeń przyjmuje serię środków przeciąganych panel, wciśnięty cewkę, szczególny klej do stali krzemowej, aby zwiększyć wytrzymałość mechanizmu. Transformator elektryczny sieci energetycznej
Nowa struktura uzwojenia wysokiego i niskiego napięcia, rozsądne rozmieszczenie rurki olejowej i połączenia, które zwiększają wytrzymałość mechaniczną i zapobiegają skracaniu.
Zbiornik jest typu dzwonkowego lub rdzeniowego, ściana zbiornika ma kształt fali.
Dane techniczne typowych produktów
> S9, seria S10 Transformator z przełącznikiem zaczepów 10KV trójfazowy
Rodzaj | Ocena KVA | Na obciążeniu utrata (w) | Obciążenie utrata (w) | ja (%) | UK (%) | Wymiar (mm) | Waga (kg) | ||
za | b | do | |||||||
S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
S9-M-1000/11 | 1000 | 1700 | 10300 | 0,7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
S9-M-2500/11 | 2500 | 3300 | 23000 | 0,55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
S10-M-400/10 | 400 | 680 | 4300 | 0,9 | 4.0 | 1500 | 860 | 1400 | 1490 |
S10-M-500/10 | 500 | 810 | 5150 | 0,9 | 4.0 | 1575 | 895 | 1430 | 1740 |
S10-M-630/10 | 630 | 1020 | 6200 | 0,8 | 4.5 | 1660 | 930 | 1545 | 2110 |
S10-M-800/10 | 800 | 1190 | 7500 | 0,7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
S10-M-1000/10 | 1000 | 1450 | 10300 | 0,6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
S10-M-1250/10 | 1250 | 1650 | 12000 | 0,6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
S10-M-1600/10 | 1600 | 2040 | 14500 | 0,5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
S10-M-2000/10 | 2000 | 2140 | 17820 | 0,5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
>> Transformator rozdzielczy z przełącznikiem zaczepów z serii S11 20KV trójfazowy
RODZAJ | Stosunek napięcia (kV) | Połączenie | Nie obciążenie Utrata (W) | Obciążenie utrata (W) | Io (%) | UK (%) | Wymiary (mm) | Waga (kg) | |||||
za | b | do | re | mi | fa | ||||||||
S11-M-30/20 | 20 (10) ± 5% / 0,4 | Yyn0 Dyn11 | 100 | 690 / 660 | 2.1 | 5.5 | 1100 | 700 | 1240 | 14 | 400 | 400 | 640 |
S11-M-50/20 | 130 | 1010 / 960 | 2.0 | 1130 | 710 | 1260 | 14 | 400 | 450 | 710 | |||
S11-M-63/20 | 150 | 1200/1150 | 1.9 | 1160 | 740 | 1270 | 14 | 400 | 450 | 780 | |||
S11-M-80/20 | 180 | 1440/1370 | 1.8 | 1200 | 770 | 1280 | 14 | 400 | 450 | 860 | |||
S11-M-100/20 | 200 | 1730 / 1650 | 1.6 | 1220 | 800 | 1300 | 14 | 400 | 450 | 900 | |||
S11-M-125/20 | 240 | 2080 / 1980 | 1.5 | 1270 | 840 | 1330 | 19 | 550 | 450 | 970 | |||
S11-M-160/20 | 290 | 2540 / 2420 | 1.4 | 1320 | 870 | 1350 | 19 | 550 | 550 | 1100 | |||
S11-M-200/20 | 340 | 3000 / 2860 | 1.3 | 1360 | 900 | 1380 | 19 | 550 | 550 | 1240 | |||
S11-M-250/20 | 400 | 3520 / 3350 | 1.2 | 1430 | 910 | 1430 | 19 | 550 | 650 | 1420 | |||
S11-M-315/20 | 480 | 4210 / 4010 | 1.1 | 1460 | 920 | 1450 | 19 | 550 | 650 | 1570 | |||
S11-M-400/20 | 570 | 4970 / 4730 | 1.0 | 1490 | 940 | 1470 | 19 | 660 | 750 | 1740 | |||
S11-M-500/20 | 680 | 5940 / 5660 | 1.0 | 1570 | 970 | 1540 | 19 | 660 | 750 | 1950 | |||
S11-M-630/20 | 810 | 6820 | 0,9 | 6.0 | 1650 | 1000 | 1580 | 19 | 660 | 850 | 2290 | ||
S11-M-800/20 | 980 | 8250 | 0,8 | 1750 | 1070 | 1650 | 19 | 820 | 850 | 2690 | |||
S11-M-1000/20 | 1150 | 11330 | 0,7 | 1830 | 1170 | 1690 | 19 | 820 | 850 | 2880 | |||
S11-M-1250/20 | 1380 | 13200 | 0,7 | 1900 | 1200 | 1790 | 19 | 820 | 850 | 3400 | |||
S11-M-1600/20 | 1660 | 15950 | 0,6 | 1950 | 1250 | 1850 | 19 | 820 | 900 | 4100 |
>>>> Trójfazowy transformator z przełącznikiem zaczepów S9 serii 35kV
Pojemność KVA | Zakres napięcia i napięcia | Połączenie | Strata bez obciążenia (kW) | Utrata obciążenia (KW) | Prąd obciążenia NO (%) | Impedancja (%) | Wymiary (mm) LxWxH | ||
WN (kV) | SN (kV) | LV (kV) | |||||||
50 | 35 | ± 5 | 0,4 | Dyn11 Yyn0 | 0,21 | 1,27 / 1,21 | 2,00 | 6.5 | 1100x845x1715 |
100 | 0,29 | 2,12 / 2,02 | 1,80 | 1190x915x1780 | |||||
125 | 0,34 | 2,50 / 2,38 | 1,70 | 1220x1040x1780 | |||||
160 | 0,36 | 2,97 / 2,83 | 1,60 | 1240x1070x1810 | |||||
200 | 0,43 | 3,50 / 3,33 | 1.50 | 1380x780x1875 | |||||
250 | 0,51 | 4,16 / 3,96 | 1,40 | 1540x880x1820 | |||||
315 | 0,61 | 5,01 / 4,77 | 1,40 | 1440x800x1975 | |||||
400 | 0,73 | 6,05 / 5,76 | 1,30 | 1660x825x1995 | |||||
500 | 0,86 | 7,28 / 6,93 | 1.20 | 1710x865x2030 | |||||
630 | 1,04 | 8.28 | 1.10 | 1630x1235x2070 | |||||
800 | 1.23 | 9,90 | 1,00 | 1655x1415x2120 | |||||
1000 | 1,44 | 12.15 | 1,00 | 1860x1435x2220 | |||||
1250 | 1,76 | 14.67 | 0,90 | 1890x1640x2260 | |||||
1600 | 2.12 | 17,55 | 0,80 | 2050x1720x2390 | |||||
630 | 3.15 6.3 10.5 | Yd11 | 1,04 | 8.28 | 1.10 | 1630x1235x2070 | |||
800 | 1.23 | 9,90 | 1,00 | 1655x1415x2120 | |||||
1000 | 1,44 | 12.15 | 1,00 | 1860x1435x2220 | |||||
1250 | 1,76 | 14.67 | 0,90 | 1890x1640x2260 | |||||
1600 | 2.12 | 17,55 | 0,80 | 2050x1720x2390 | |||||
2000 | 2,72 | 19,35 | 0,70 | 2400x1900x2410 | |||||
2500 | 3.20 | 20.70 | 0,60 | 2500x1930x2700 | |||||
3150 | 35 ~ 38,5 | ± 5 | 3.15 6.3 10.5 | 3,80 | 24,30 | 0,56 | 7.0 | 2600x2100x2800 | |
4000 | 4.52 | 28,80 | 0,56 | 2830 x2350x2855 | |||||
5000 | 5.40 | 33,03 | 0,48 | 2930x2480x2930 | |||||
6300 | 6.56 | 36,90 | 0,48 | 7.5 | 3150x2330x3220 | ||||
8000 | ± 2 x 2,5 | 3.15 3.3 6.3 6.6 10.5 11 | YNd11 | 9.00 | 40,50 | 0,42 | 3295x3110x3345 | ||
dziesięć tysięcy | 10,88 | 47,70 | 0,42 | 3450x3210x3440 | |||||
12500 | 12,60 | 56,70 | 0,40 | 8.0 | 3620x3255x3500 | ||||
16000 | 15,20 | 69,30 | 0,40 | 3980x3420x3650 | |||||
20000 | 18,00 | 83,70 | 0,40 | 4030x3470x3690 | |||||
25000 | 21,28 | 99,00 | 0,32 | 5050x4640x3930 | |||||
31500 | 25,28 | 118,8 | 0,32 | 5120x4800x4030 | |||||
>>>> Trójfazowy transformator zaczepów pod obciążeniem serii S9 35kV
Rodzaj | Zakres komponowania napięcia i gwintowania | Połączenie | Bez obciążenia Utrata (kW) | Obciążenie utrata (kW) | Nie- prąd obciążenia (I%) | Napięcie impedancyjne (%) | Waga transportowa (t) | Masa brutto (t) | Wymiary L × W × H (mm) | |
HV | LV | |||||||||
SZ9-2000 / 35 | 35 ± 3 × 2,5% | 6.3 10.5 | Yd11 | 2,88 | 18.7 | 1,00 | 6.5 | 4,93 | 5.97 | 3010 × 2070 × 2540 |
SZ9-2500 / 35 | 3.40 | 21.7 | 1,00 | 6.5 | 5.68 | 6,95 | 3040 × 2270 × 2610 | |||
SZ9-3150 / 35 | 4.04 | 26,0 | 0,90 | 7.0 | 6.08 | 7,90 | 3160 × 2300 × 2640 | |||
SZ9-4000 / 35 | 35 38,5 ± 3 × 2,5% | 6.3 10.5 | 4,84 | 30,7 | 0,90 | 7.0 | 7.10 | 9.11 | 3300 × 2330 × 2890 | |
SZ9-5000 / 35 | 5,80 | 36,0 | 0,85 | 7.0 | 8,47 | 10,86 | 3350 × 2520 × 3000 | |||
SZ9-6300 / 35 | 7.04 | 38,7 | 0,85 | 7.5 | 9.87 | 12.30 | 3680 × 2650 × 3050 | |||
SZ9-8000 / 35 | 9,84 | 42,8 | 0,75 | 7.5 | 12,55 | 15.30 | 4190 x 2930 x 3280 | |||
SZ9-10000 / 35 | 35 38,5 ± 3 × 2,5% | 6.3 6.6 10.5 11 | Ynd11 | 11.6 | 50,6 | 0,75 | 7.5 | 14.70 | 17,86 | 4620 × 3160 × 3400 |
SZ9-12500 / 35 | 13.7 | 60,0 | 0,70 | 8.0 | 17,35 | 20,05 | 4740 × 3200 × 3540 | |||
SZ9-16000 / 35 | 16,0 | 73,0 | 0,70 | 8.0 | 19.45 | 23,74 | 4810 × 3360 × 3790 | |||
SZ9-20000 / 35 | 18.9 | 88,3 | 0,70 | 8.0 | 27,50 | 34,95 | 4880 × 3540 × 4150 | |||
SZ9-25000 / 35 | 22.4 | 104,4 | 0,65 | 8.0 | 32,51 | 40,22 | 4920 × 3920 × 4200 | |||
SZ9-31500 / 35 | 26,6 | 125,3 | 0,65 | 8.0 | 37,73 |
