Napięcie znamionowe: | 20KV | Stan serwisowy: | Na wolnym powietrzu |
---|---|---|---|
Fazy: | Trójfazowy | typu: | Pełna zapieczętowana |
High Light: | transformator przenoszenia mocy,transformator typu olejowego |

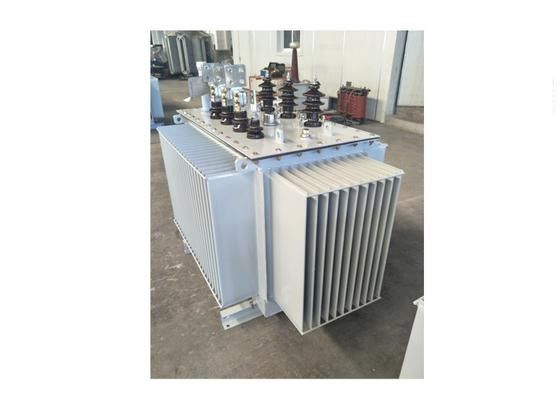

Transformator mocy / transformator rozdzielczy zanurzony w oleju 20kv
Przegląd
Trójfazowy, w pełni uszczelniony transformator rozdzielczy olejowy S9-M / S10-M / S11-M / S13-M różni się od zwykłego transformatora zanurzonego w oleju, anuluje konserwator oleju i chłodzenie radiatora przez promiennik płytowy w zbiorniku oleju, który może kompensować wzrost i spadek objętości oleju poprzez elastyczne oddychanie. Wszystkie produkty serii są odpowiednie do przesyłu i dystrybucji energii 10KV, 20KV, 35KV, mogą być stosowane w dzielnicach mieszkaniowych, na ulicach handlowych, w przedsiębiorstwach górniczych.
Specyfikacja techniczna
Poziom napięcia: 10KV, 20KV, 35KV
Pojemność Zakres: 30 ~ 2500 KVA
Typ regulacji napięcia: regulacja napięcia poza obwodem
Zakres gwintowania: ± 2X2,5%; ± 5%; lub inne
Częstotliwość: 50Hz lub 60Hz
Faza: trzy fazy
Grupa połączeń: Yyn0; Dyn11 lub inni
Impedancja zwarciowa: impedancja standardowa lub na życzenie klienta
Stan usługi: na zewnątrz lub wewnątrz
Typ chłodzenia: samo chłodzenie zanurzone w oleju (ONAN)
Poziom izolacji: poziom 10kV: LI / AC 75/35 kV
Poziom 20 kV: LI / AC 125/55 kV
Poziom 35kV: LI / AC 200/85 kV
Poziom 0,4 kV: AC / 5 kV
funkcje
za. Oszczędzanie energii
Nowy produkt z numerem seryjnym ma większą funkcję produktu, może jeszcze bardziej zmniejszyć wskaźnik strat bez obciążenia i strat obciążenia.
b. Niezawodna żywotność.
Przyjęcie połączenia śrubowego lub konstrukcji spawalniczej do pokrywy zbiornika i obręczy w pełni uszczelnionego transformatora w celu odizolowania kontaktu oleju i powietrza. Izolacja nie stanie się wilgotna, więc starzenie się izolacji zostanie zmniejszone, a jej żywotność zostanie zwiększona.
do. Wolny od wiszącego żelaznego rdzenia
Nie ma potrzeby sprawdzania wiszącego żelaznego rdzenia przed uruchomieniem pełnego uszczelnionego transformatora, oszczędzając koszty kontroli.
re. Bezobsługowy, całkowicie uszczelniony transformator nie wymaga konserwacji.
mi. Kompaktowa konstrukcja, nowy materiał i proces redukcji hałasu.
fa. Mała objętość i piękny kształt.
Zbiornik oleju serii S13 (11) -M transformator przyjmuje promienniki w celu regulacji i kompensacji objętościowej oleju poprzez elastyczne oddychanie, gdy zmienia się temperatura oleju. Zbiornik oleju z płytką marszczącą ma piękny kształt i małą objętość, pokrywa małą powierzchnię podłogi.
