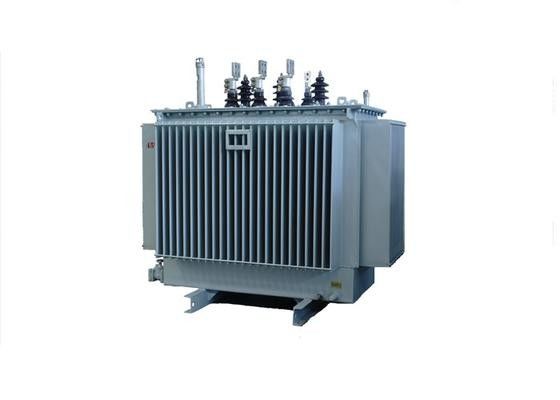

10 ~ 35KV Olej - Zanurzony rozdzielacz energii elektrycznej

Chiny 10 ~ 35KV Olej - Zanurzony rozdzielacz energii elektrycznej dostawca

Duży Obraz :  10 ~ 35KV Olej - Zanurzony rozdzielacz energii elektrycznej

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianan Electric
Orzecznictwo: CQC,CESI,IEEE
Numer modelu: S (Z) 9 / S (Z) 10 / S (Z) 11

Zapłata:

Minimalne zamówienie: 1 jednostka
Cena: Pending
Szczegóły pakowania: Drewniany karton
Czas dostawy: 40 dni roboczych
Zasady płatności: L/c, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 4000 jednostek / rok
Contact Now
Szczegółowy opis produktu
środowisko: Na wolnym powietrzu Olej izolacyjny: Wysokiej jakości olej mineralny
Sprzęt testowy: Norma IEC Napięcie: 10 ~ 35kv

Olej 10kV Zanurzony Off - Load Przełącznik zaczepów Przełącznik mocy

Generał:

Transformatory klasy 11KV znajdują szerokie zastosowanie w stacjach przesyłu i dystrybucji energii, zakładach przemysłowych, jednostce generacyjnej (GSU). Charakteryzują się wysoką wydajnością, niskimi stratami i bezobsługowymi.

Cechy konstrukcyjne :

► Żelazny rdzeń
Rdzeń żelazny wykonany jest z blachy stalowej krzemowej zorientowanej na zimno. Laminacje są przycinane na długość na linii cięcia GEORG z cięciem wzdłużnym i automatycznym układaniem w stosy. Wielostopniowa struktura laminowania może zmniejszyć straty i hałas. Blacha stalowa w rdzeniach i jarzmach jest zaciśnięta razem za pomocą wiązań szklano-epoksydowych.
► Kręcenie
Wysokiej jakości emaliowana lub pokryta papierem miedź stosowana jest jako przewodnik, uzwojenie wykonano jako typ bębna, typu spiralnego, ulepszonego typu spiralnego, typu ciągłego i typu przeplatanego, aby zapewnić wytrzymałość izolacji. Standardowe taśmy są ± 2 * 2,5% uzwojenia HV.

► Zbiornik
Zbiornik, pokrywa i konserwator są
wykonane z falistej blachy stalowej. Do małych transformatorów używamy głębokiego zbiornika i pokrywy, ale w przypadku większych transformatorów produkujemy typ dzwonkowy. Konstrukcja falista jest skutecznym sposobem chłodzenia oleju.
► Olej izolacyjny
Zbiorniki są wypełnione wysokiej jakości olejem mineralnym zgodnie z IEC296 i nie zawierają PCB i PCT. Olej służy do wspomagania chłodzenia transformatora. Jest również stosowany jako część izolacji elektrycznej między wewnętrznymi częściami pod napięciem.
►Zmień tapetę
Przełączniki zaczepów służą do regulacji napięcia wyjściowego transformatorów do wymaganych poziomów. Osiągamy to poprzez zmianę stosunków transformatora w systemie poprzez zmianę liczby zwojów w uzwojeniu WN. Zmieniacze zaczepów mogą być na obciążeniu (OLTC) lub off load (OCTC).
► Montaż
Rdzeń i uzwojenia zmontowane razem z aktywnej części transformatora. Aktywny korpus złożony z wielu uzwojeń i identycznej metody suszenia ciśnieniowego, skutecznie poprawił wytrzymałość elektryczną i zdolność do wytrzymania zwarcia

Dane techniczne typowych produktów;

Rodzaj Ocena
KVA
Na obciążeniu
utrata
(w)
Obciążenie
utrata
(w)
ja
(%)
UK
(%)
Wymiar (mm) Waga
(kg)
za b do
S9-M-50/11 50 170 870 2.0 4.0 1215 660 1170 430
S9-M-250/11 250 560 3050 1.2 4.0 1190 815 1370 1115
S9-M-400/11 400 800 4300 1.0 4.0 1515 770 1580 1380
S9-M-500/11 500 960 5050 1.0 4.0 1635 840 1610 1600
S9-M-1000/11 1000 1700 10300 0,7 4.5 1960 1095 1960 2860
S9-M-2500/11 2500 3300 23000 0,55 5.5 2230 2305 2445 5660
S10-M-30/10 30 110 600 1.8 4.0 870 645 1025 310
S10-M-50/10 50 140 870 1.7 4.0 1090 650 1080 395
S10-M-80/10 80 200 1250 1.6 4.0 1140 675 1110 490
S10-M-100/10 100 240 1500 1.5 4.0 1185 690 1130 560
S10-M-125/10 125 280 1800 1.4 4.0 1205 710 1180 670
S10-M-160/10 160 340 2200 1.3 4.0 1255 720 1200 780
S10-M-200/10 200 400 2600 1.2 4.0 1295 740 1215 875
S10-M-250/10 250 470 3050 1.1 4.0 1340 755 1260 1115
S10-M-315/10 315 560 3650 1.0 4.0 1400 770 1320 1280
S10-M-400/10 400 680 4300 0,9 4.0 1500 860 1400 1490
S10-M-500/10 500 810 5150 0,9 4.0 1575 895 1430 1740
S10-M-630/10 630 1020 6200 0,8 4.5 1660 930 1545 2110
S10-M-800/10 800 1190 7500 0,7 4.5 1830 1070 1590 2625
S10-M-1000/10 1000 1450 10300 0,6 4.5 1935 1175 1685 2860
S10-M-1250/10 1250 1650 12000 0,6 4.5 1960 1170 1730 3330
S10-M-1600/10 1600 2040 14500 0,5 4.5 2325 1220 2120 3765
S10-M-2000/10 2000 2140 17820 0,5 4.5 2395 1260 2225 4530
