Szczegóły Produktu:
Zapłata:
|
Częstotliwość: | 50Hz | Napięcie: | 10KV, 11KV, 12KV |
---|---|---|---|
Pojemność: | 800 kVA | Fazy: | 3-fazowy |
High Light: | transformator trójfazowy,transformator transmisji mocy |

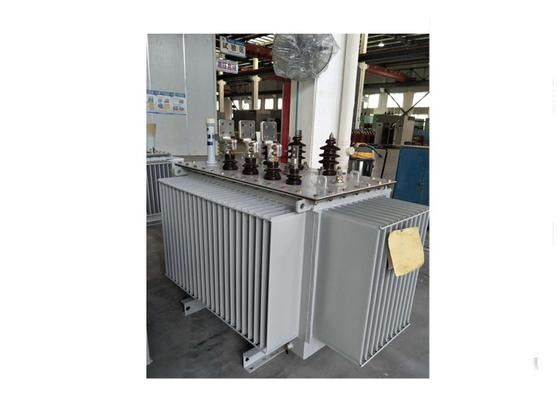

Zewnętrzny trójfazowy transformator zasilany olejem o mocy 12kV 800KVA
NINGBO TIANAN (GROUP) CO., LTD.
1. Ogólne:
2. Zastosowanie:
Transformatory klasy 11KV są szeroko stosowane w stacjach przesyłu i dystrybucji energii,
zakłady przemysłowe, Generation Setup Unit (GSU).
3. Materiał
► Beztlenowe przewody miedziane o niższej rezystywności, które po serii dodatkowej obróbki powierzchniowej staną się gładsze i pozbawione zadziorów, dzięki czemu straty obciążenia naszego transformatora są niższe, a wydajność elektryczna jest lepsza.
► Wysokiej jakości płyty ze stali krzemowej o niższych stratach jednostkowych i mniejszym obciążeniu transformatorów.
► Wysokiej jakości drewniane elementy izolacyjne do laminowania, które nie rozszczepiają się ani nie poruszają nawet pod wpływem zwarcia.
► Dokładnie filtrowany olej transformatorowy zawierający mniej wody, gazu i zanieczyszczeń, dzięki czemu nasze transformatory działają lepiej.
► Wysokiej jakości gumowy materiał uszczelniający, który może zapobiec starzeniu się transformatorów lub wyciekom.
4. Dane techniczne:
> S9, seria S10 Transformator z przełącznikiem zaczepów 10KV trójfazowy
Rodzaj | Ocena KVA | Na obciążeniu utrata (w) | Obciążenie utrata (w) | ja (%) | UK (%) | Wymiar (mm) | Waga (kg) | ||
za | b | do | |||||||
S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
S9-M-1000/11 | 1000 | 1700 | 10300 | 0,7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
S9-M-2500/11 | 2500 | 3300 | 23000 | 0,55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
S10-M-400/10 | 400 | 680 | 4300 | 0,9 | 4.0 | 1500 | 860 | 1400 | 1490 |
S10-M-500/10 | 500 | 810 | 5150 | 0,9 | 4.0 | 1575 | 895 | 1430 | 1740 |
S10-M-630/10 | 630 | 1020 | 6200 | 0,8 | 4.5 | 1660 | 930 | 1545 | 2110 |
S10-M-800/10 | 800 | 1190 | 7500 | 0,7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
S10-M-1000/10 | 1000 | 1450 | 10300 | 0,6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
S10-M-1250/10 | 1250 | 1650 | 12000 | 0,6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
S10-M-1600/10 | 1600 | 2040 | 14500 | 0,5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
S10-M-2000/10 | 2000 | 2140 | 17820 | 0,5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
