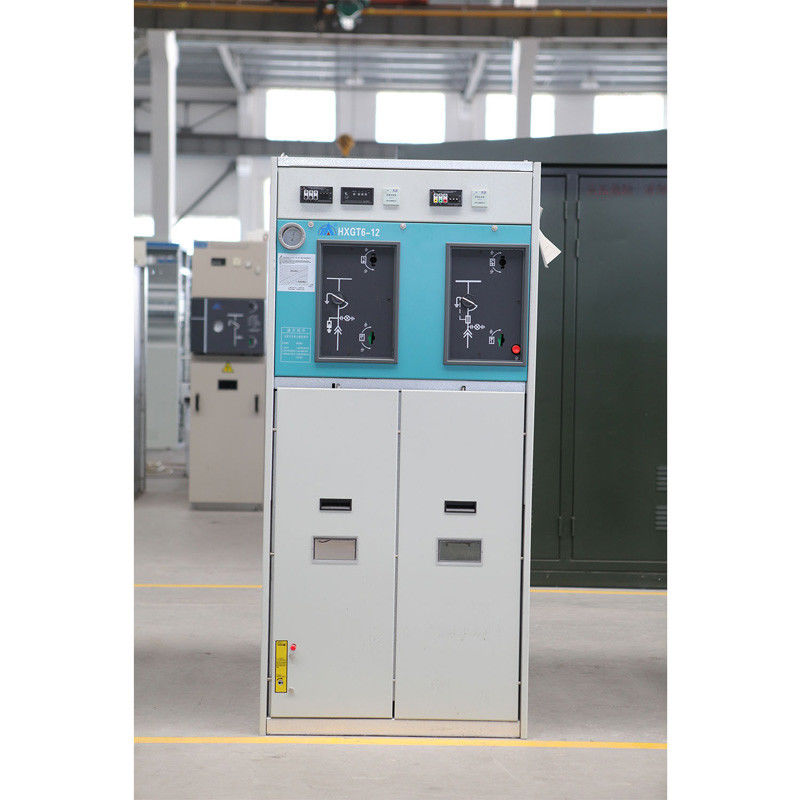

HXGT Seria GIS Rozdzielnice w izolacji gazowej do elektrowni / podstacji kombinowanej

Chiny Ningbo Tianan (Group) Co.,Ltd. Certyfikaty
Chiny Ningbo Tianan (Group) Co.,Ltd. Certyfikaty
Im Online Czat teraz

HXGT Seria GIS Rozdzielnice w izolacji gazowej do elektrowni / podstacji kombinowanej

HXGT Series GIS Gas Insulated Switchgear For Power Plant / Combined Substation
HXGT Series GIS Gas Insulated Switchgear For Power Plant / Combined Substation HXGT Series GIS Gas Insulated Switchgear For Power Plant / Combined Substation

Duży Obraz :  HXGT Seria GIS Rozdzielnice w izolacji gazowej do elektrowni / podstacji kombinowanej

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianan Electric
Orzecznictwo: CCC ISO9001:2000, IEC 60265-1, IEC 6227-1
Numer modelu: Seria HXGT
Zapłata:
Minimalne zamówienie: 1 jednostka
Cena: Pending
Szczegóły pakowania: Drewniane etui
Czas dostawy: 35 dni roboczych
Zasady płatności: L/c, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 2000 PCS / rok
Szczegółowy opis produktu
środowisko: Wewnątrz Prąd znamionowy: 630A
Typowe produkty: GIS stopień ochrony: IP4X
High Light:

rozdzielnica średniego napięcia

,

rozdzielnica w izolacji gazowej gis

HXGT Seria GIS Rozdzielnica w izolacji gazowej do elektrowni / podstacji kombinowanej
NINGBO TIANAN (GROUP) CO., LTD.

Generał
GIS jest odpowiedni dla elektrowni, podstacji, kombinowanej podstacji i systemu elektroenergetycznego, który jest trójfazową wewnętrzną pojedynczą szyną zbiorczą AC i sekcyjną pojedynczą szyną zbiorczą o częstotliwości 50 Hz, napięcie znamionowe 35 kV, służącą do sterowania, akceptacji i dystrybucji energii elektrycznej.
Dostępne moduły
>> C : Przełącznik kablowy
>> De : Bezpośrednie połączenie kablowe z uziemieniem
>> D : Bezpośrednie połączenie kablowe
>> F : Rozłącznik z bezpiecznikiem przełączającym
>> V : Wyłącznik próżniowy
>> Be : Uziemienie szyn zbiorczych
>> Sl : Busbar Sectionalizer, wyłącznik obciążenia
>> Sv : Busbar Sectionalizer, próżniowy wyłącznik obwodu
>> CB : Moduł wyłącznika
>> M : Moduł pomiarowy
>> Mt : Moduł taryfy pomiarowej
Funkcjonalny projekt
1. Niezawodny
Każdy przedział jest monitorowany indywidualnie i ma własne urządzenie obniżające ciśnienie.
2. Bezpieczeństwo
Główne elementy boczne są hermetycznie zamknięte, komora wypełniona gazem, a zatem niewrażliwa
do atmosfery, brudu i kurzu.
3. Oszczędność miejsca
Mniejsze odciski stóp Wszystkie operacje na przodzie rozdzielnicy.
4. Ekonomicznie efektywny
Zmniejszony wymóg przestrzeni i powierzchni. Długa żywotność Bezobsługowa komora gazowa.
Specyfikacje

Nie. Pozycja jednostka Parametr
1 Napięcie znamionowe KV 12
2 Prąd znamionowy głównej szyny zbiorczej ZA 630
3 Prąd znamionowy ZA 630
4 Częstotliwość znamionowa HZ 50
5 Znamionowy krótkotrwały prąd wytrzymywany KA 20
6 Oceniono krótki czas ciągły S 4
7 Znamionowy prąd szczytowy wytrzymuje KA 50/125
8 Znamionowy prąd zwarciowy KA 50
9 Znamionowy prąd zrywający obciążenie aktywne ZA 630
10 Znamionowy prąd zwarciowy w zamkniętej pętli ZA 630
11 Znamionowy prąd łamania kabla ZA 10
12 Uziemiony uziemnik
krótkotrwały prąd oporowy
KA 20
13 Oceniony przełącznik uziemiający
czas trwania zwarcia
S 4
14 Oceniony przełącznik uziemiający
szczyt wytrzymać prąd
KA 50
15 Ocena poziomu izolacji 1 minuta mocy
wytrzymać częstotliwość
Napięcie
KV (faza-faza / faza-ziemia) 42;
(odległość izolująca) 48
impuls błyskawiczny
wytrzymać napięcie
(wartość szczytowa)
KV (faza do fazy / faza-ziemia) 75;
(faza do fazy / faza-ziemia) 85
16 duża rezystancja pętli ≤400
17 życie mechaniczne Przełącznik obciążenia czas 5000
Uziemnik czas 2000
18 pętla pomocnicza 1 min. Moc
napięcie wytrzymywane na częstotliwości
KV 2
19 Znamionowe ciśnienie gazu SF6
(20 ° C ciśnienie manometryczne)
Mpa 0,04
20 Współczynnik wycieku gazu SF6 1%
21 Stopień ochrony IP4X
