Żywotność: | dziesięć tysięcy | Typ izolowany: | Izolowany gaz |
---|---|---|---|
aplikacji: | Wewnątrz | Wysokość: | ≤ 1000m |
High Light: | rozdzielnica w izolacji gazowej,rozdzielnica średniego napięcia |

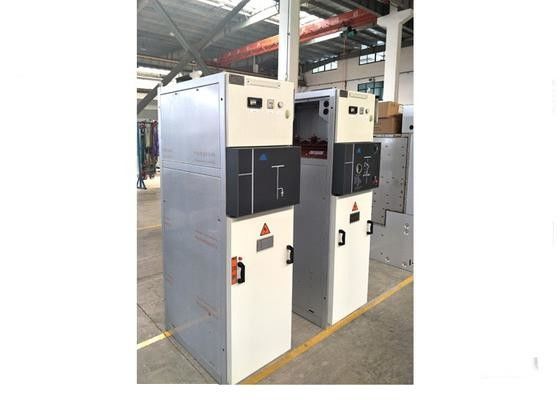

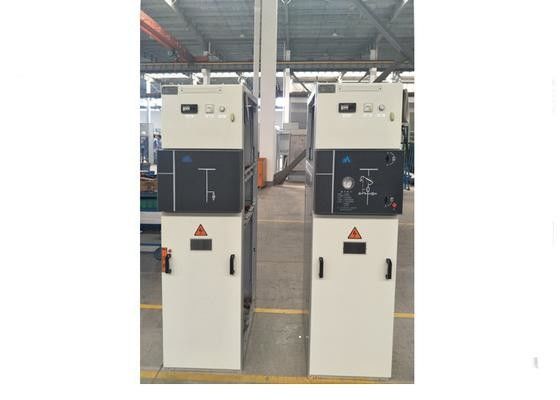

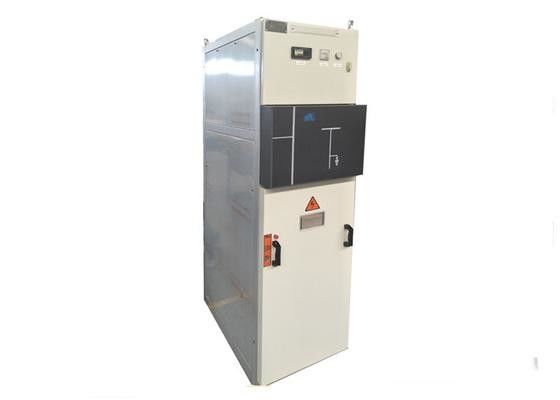

Sf6 Rmu Mv Gis Ring Jednostki główne i kompaktowe systemy rozdzielcze Ac Metal - Clad
AC Metalowe obudowy SF6 RMU MV GIS pierścieniowe i rozdzielnice kompaktowe
Przegląd
HXGN26-12 (F) Rozdzielnica SF6 RMU w obudowie metalowej AC (zwana dalej „RMU” ), została zaprojektowana i zbadana przez naszą firmę poprzez pochłanianie i trawienie za granicą zaawansowanej technologii i łączenie wymagań dotyczących zasilania.
funkcje
za. Główny przełącznik to przełącznik obciążenia FN26-12 SF6.
b. Trzy fazy są układem wzdłużnym.
do. Dwa mechanizmy: napęd ręczny, napęd ręczny i silnikowy.
re. Obudowa: kompletna blacha stalowa ocynkowana aluminium.
mi. Niezawodny system pięciu zabezpieczeń i blokady.
fa. Łatwe podłączanie przewodów obwodu sterującego między szafami.
Stan usługi
za. Wysokość ≤ 1000m
b. Temperatura powietrza otoczenia: maksymalnie + 40ºC Minimum -35ºC
do. Wilgotność względna: średnia wartość dzienna nie może przekraczać 95%; średnia miesięczna wynosi
nie więcej niż 90%.
re. Powietrze atmosferyczne powinno być bez korozji, bez widocznego zanieczyszczenia gazem palnym itp.
mi. Funkcja zapobiegania trzęsieniom ziemi: procesowe przyspieszenie poziome ziemi0,2g i pionowe
przyspieszenie 0,1 g w tym samym czasie, przyjąć rezonans, sinus, test fali biczowej, współczynnik bezpieczeństwa powinien być większy
niż 1,67
Parametry
Imię | Jednostka | Parametry |
Napięcie znamionowe | kV | 12 |
Częstotliwość znamionowa | Hz | 50 |
Znamionowy prąd szyny głównej | ZA | 630 |
Obwód główny, znamionowy prąd zwarciowy z prądem znamionowym | kA / s | 25/2 |
Obwód główny, znamionowy prąd znamionowy obwodu uziemiającego | kA | 63 |
Obwód główny, prąd zwarciowy z uziemieniem | kA | 63 |
Pełne czasy przerywania przełączania obciążenia | Czasy | 100 |
Fuse Breaking Current | kA | 31,5 40 |
Życie serwisowe | Czasy | dziesięć tysięcy |
1min Częstotliwość zasilania wytrzymuje napięcie (rms) między fazami, na odległość Ziemia / izolacja | kA | 42/48 |
Błyskawica Wytrzymałość na impuls impulsowy (szczytowa) między fazami, na odległość uziemienia / izolacji | kV | 75/85 |
Obwód wtórny 1 min. Częstotliwość wytrzymywana Napięcie | kV | 2 |
