Szczegóły Produktu:
Zapłata:
|
Shell Meterial: | Ze stali nierdzewnej | Napięcie znamionowe: | 15KV-24 Kv |
---|---|---|---|
Wysokość: | Do 1 000 m powyżej poziomu morza | Poziom ochrony: | Obudowa jest IP4X |
High Light: | rozdzielnica średniego napięcia,rozdzielnica w izolacji gazowej gis |
Generał

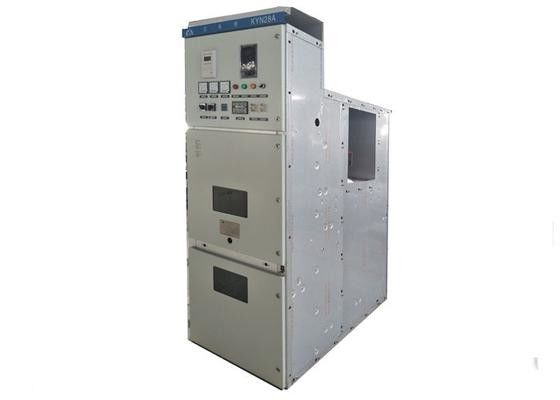

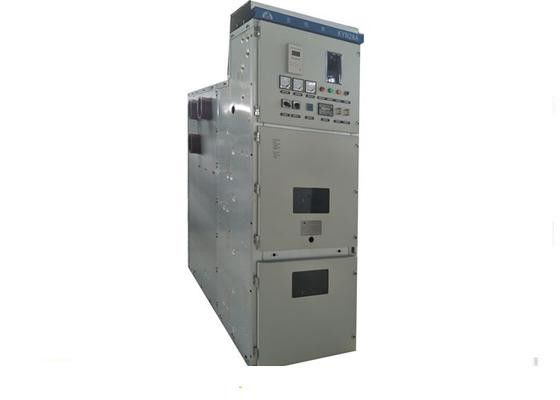

Rozdzielnica z obudową KYN28-24metal jest odpowiednia dla pojedynczej szyny zbiorczej 3-fazowej AC 50Hz / 15 ~ 24kV i pojedynczego systemu szyn zbiorczych. Zastosuj w celu dystrybucji energii elektrycznej i wdrożenia sterowania systemem, ochrony, monitorowania nadzoru.
Warunki pracy
Nie. | Opis | Wymaganie |
1 | Temperatura otoczenia | -10 ℃ ~ + 40 ℃ |
2 | Dzienne średnie ciśnienie pary nasyconej | ≤ 2,2 × 10mpa |
3 | Średnie miesięczne ciśnienie pary nasyconej | ≤ 1,8 × 10mpa |
4 | Dzienna średnia wilgotność względna | ≤95% |
5 | Średnia miesięczna wilgotność względna | ≤ 90% |
6 | Wysokość | ≤ 1000m |
7 | Intensywność antysejsmiczna | ≤ 8 ° |
7 | Brak pożaru, wybuchu, niebezpieczeństwa, silnego zanieczyszczenia, korozji chemicznej i gwałtownych wibracji. |
Parametr techniczny
Pozycja | Jednostka | Parametry | ||
Napięcie znamionowe (maksymalne napięcie robocze) | kV | 24 | ||
Znamionowy poziom izolacji | 1 min. Napięcie znamionowe wytrzymuje napięcie | kV | 65 | |
Błyskawiczne napięcie wytrzymujące impuls | kV | 125 | ||
Częstotliwość znamionowa | Hz | 50 | ||
Znamionowy prąd szyny głównej | ZA | 630,1250,1600,20002500,3150 | ||
Znamionowy prąd szyny zbiorczej | ZA | 630,1250,1600,20002500,3150 | ||
4s Thermal Stability Current (rsm) | kA | 16,20,25,31.5 | ||
Znamionowy prąd dynamiczny (szczytowy) | kA | 40,50,63,80 | ||
Poziom ochrony | Obudowa jest IP4X | |||
Wymiar (szerokość * głębokość * wysokość) | mm | 1000 × 1900 × 2300 |
