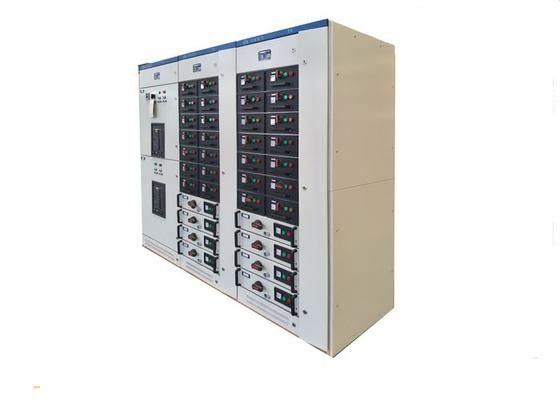

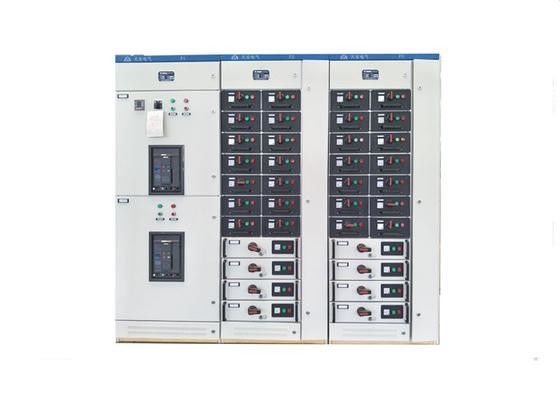

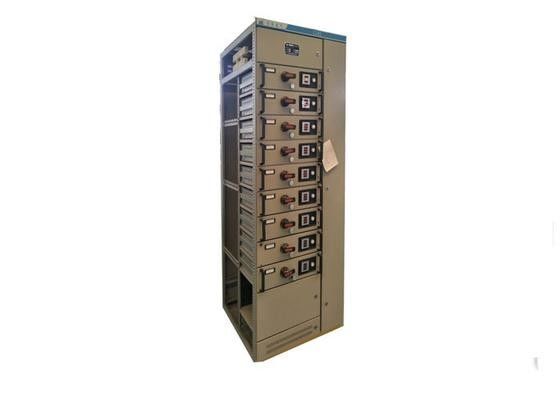

Wyposażenie elektrowni GCS Rozdzielnica elektryczna NN 0,4KV

Przegląd
Rozdzielnice wysuwne GCS LV (zwane dalej urządzeniem) są opracowywane zgodnie z wymaganiami kompetentnego działu przemysłowego, licznych użytkowników elektrycznych i jednostki projektowej według oryginalnego działu mechaniki państwowej, zjednoczonej grupy projektowej działu mocy. Jest zgodny z warunkami krajowymi i wyższym wskaźnikiem wydajności technicznej i dostosowuje wymagania dotyczące rozwoju rynku energii i jest w stanie konkurować z dostępnymi produktami importowanymi. Urządzenie przeszło uwierzytelnienie, któremu wspólnie przewodniczą dwa departamenty w lipcu 1996 r. W Szanghaju. Uzyskuje uznanie i potwierdzenie z jednostki produkcyjnej i konstrukcji konsumenckiej mocy.

Podanie

Urządzenie ma zastosowanie w systemie dystrybucyjnym elektrowni, przemysłu naftowego, chemicznego, metalurgicznego, tkackiego i wysokich budowli itp. W miejscach o wysokiej automatyzacji i wymagających komputera do połączenia, takich jak wielkoskalowa elektrownia i przemysł petrochemiczny itp. .

Charakterystyka

1. Główne ramy przyjmują stal prętową 8MF. Obie strony pręta stalowego są instalowane z otworem montażowym 9,2 mm o module 20 mm i 100 mm. Instalacja wewnętrzna jest elastyczna i łatwa.

2. Dwa typy konstrukcji formy montażowej dla głównego szkieletu, pełna konstrukcja montażowa i częściowa (boczna rama i poprzeczna) struktura spawana do wyboru użytkownika.

3. Każdy przedział funkcji urządzenia jest wzajemnie oddzielony. Przedziały są podzielone na przedział funkcji, przedział szyn zbiorczych i przedział kablowy . Każda z nich ma względnie niezależną funkcję.

4. Pozioma szyna zbiorcza przyjmuje wzorzec szyku umieszczony na poziomie szafy, aby zwiększyć zdolność oporu dla siły elektrodynamicznej szyny zbiorczej. Jest to podstawowy środek do uzyskania wysokiej wytrzymałości na zwarcie obwodu głównego.

5. Konstrukcja przedziału kablowego sprawia, że ​​wylot i wlot kabla są wygodne i wygodne.

Środowisko serwisowe

1. Temperatura powietrza otoczenia: -5ºC + 40ºC, a średnia temperatura nie powinna przekraczać + 35ºC w ciągu 24 godzin.

2. Wilgotność względna nie powinna przekraczać 50% przy maksymalnej temperaturze. Wyższa wilgotność względna jest dozwolona w niższej temperaturze. Dawny. 90% w + 20 ° C. Ale ze względu na zmianę temperatury możliwe jest, że umiarkowana rosa będzie wytwarzać niedbale.

3. Wysokość nad poziomem morza nie powinna przekraczać 2000 M.

4. Gradient instalacji nie przekracza 5ºC.

5. Wewnątrz bez kurzu, agresywnego gazu i wody deszczowej.
