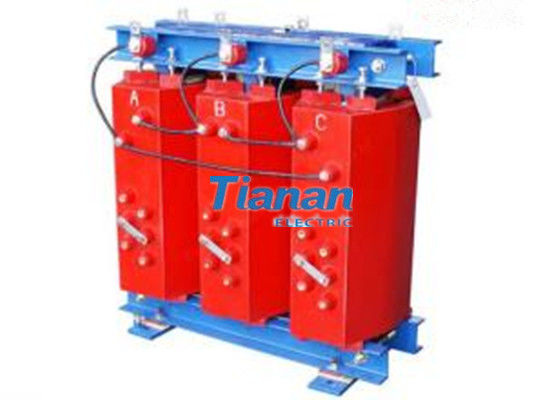

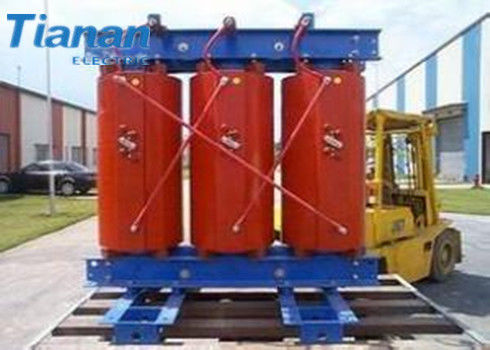

125KVA 11KV Przemysłowy transformator dystrybucyjny mocy typu suchego SCB-125/10
1. Przegląd produktu
Transformator suchy SCB-125/10 to wysokowydajny przemysłowy transformator odlewany z żywicy epoksydowejMoc znamionowa 125 kVA, obsługujący wejście wysokiego napięcia 10KV, 10,5KV i 11KV oraz wyjście niskiego napięcia 0,4KV. Jest szeroko stosowany w przemysłowej dystrybucji energii, budynkach komercyjnych, elektrowniach i scenariuszach zasilania w trudnych warunkach, charakteryzując się ognioodpornością, przeciwwybuchowością, bezobsługowością i wysokim poziomem bezpieczeństwa. W tym suchym transformatorze mocy 11 kv zastosowano cewki wykonane w całości z miedzi i proces odlewania próżniowego, co zapewnia stabilną pracę i długą żywotność, co stanowi idealny sprzęt do dystrybucji mocy w nowoczesnych systemach zasilania.
2. Standardowe specyfikacje produktu
|
Przedmiot
|
Parametr techniczny
|
|
Model produktu
|
SCB-125/10
|
|
Pojemność znamionowa
|
125 kVA
|
|
Napięcie znamionowe
|
WN: 10KV / 10,5KV / 11KV; NN: 0,4 KV
|
|
Materiał przewodnika
|
Pełny przewodnik miedziany
|
|
Materiał izolacyjny
|
Importowana żywica epoksydowa + włókno szklane + proszek silikonowy
|
|
Tryb chłodzenia
|
Naturalne chłodzenie powietrzem (AN), opcjonalne chłodzenie wentylatorem (AF)
|
3. Podstawowe cechy i zalety produktu
W tym transformatorze dystrybucyjnym suchym o mocy 125 kVA i napięciu 11 kV zastosowano zaawansowaną technologię odlewania próżniowego w wysokiej temperaturze, z doskonałą konstrukcją konstrukcyjną i konfiguracją materiałów, zapewniającą bezpieczeństwo, trwałość, oszczędność energii i korzyści związane z ochroną środowiska:
-
Wytrzymała konstrukcja cewki wykonana w całości z miedzi: Zarówno w cewkach WN, jak i NN zastosowano przewodniki wykonane w całości z miedzi wzmocnione włóknem szklanym. Po suszeniu w wysokiej próżni i integralnym odlaniu i utwardzeniu żywicy epoksydowej cewki tworzą zintegrowaną, sztywną strukturę cylindra. Charakteryzuje się doskonałą wytrzymałością mechaniczną, dużą odpornością na zwarcia, wyjątkowo niskim wyładowaniem niezupełnym, wysoką niezawodnością działania i wyjątkowo długą żywotnością, skutecznie unikając deformacji cewki i uszkodzeń spowodowanych nagłym uderzeniem prądu.
-
Ognioszczelne, przeciwwybuchowe i zerowe zanieczyszczenie: Wyposażony w importowane kompozytowe materiały izolacyjne z żywicy epoksydowej i włókna szklanego oraz domieszkowany wysokowydajnym proszkiem silikonowym. W porównaniu z tradycyjnymi transformatorami epoksydowymi z włókna szklanego znacznie poprawiła przewodność cieplną i ognioodporność. Podczas pracy w wysokiej temperaturze nie wydzielają się żadne toksyczne gazy ani szkodliwe substancje, co zapewnia przyjazną dla środowiska i bezpieczną pracę bez zanieczyszczeń.
-
Odporne na wilgoć i przystosowane do trudnych warunków: Odlewana struktura cewki całkowicie zapobiega wchłanianiu wilgoci, unikając uszkodzeń izolacji spowodowanych wilgotnym środowiskiem. Zacisk z rdzeniem żelaznym pokryty jest specjalną powłoką antykorozyjną, która może pracować stabilnie w wilgotnych, zapylonych i innych trudnych warunkach pracy. W przypadku pracy przerywanej nie jest wymagana regularna obróbka usuwania wilgoci, co zmniejsza obciążenie pracą związaną z codzienną konserwacją.
-
Silna odporność na przeciążenia i uderzenia: Zoptymalizowana konstrukcja struktury wewnętrznej zapewnia transformatorowi doskonałą odporność na zwarcia i wysoką odporność na impulsy piorunowe, skutecznie przeciwstawiając się wahaniom napięcia sieciowego i nagłym zwarciom. Opcjonalny system chłodzenia wentylatorem (AF) może znacznie poprawić krótkotrwałą odporność na przeciążenia i zapewnić stabilną i bezpieczną pracę pod obciążeniem szczytowym.
-
Efektywne odprowadzanie ciepła i niskie zużycie energii: Powierzchnia cewki pokryta jest cienkowarstwową żywicą o wysokiej przewodności cieplnej, która przyspiesza odprowadzanie ciepła. Standardowy tryb naturalnego chłodzenia powietrzem (AN) spełnia codzienne potrzeby operacyjne, przy niskich stratach bez obciążenia i stratach obciążenia. Charakteryzuje się niskim poziomem hałasu podczas pracy, znacznym efektem oszczędzania energii i ekonomiczną, długoterminową pracą.
-
Mały rozmiar i niski koszt instalacji: Zwarta ogólna konstrukcja, mała objętość, niewielka waga i mała powierzchnia podłogi. W przeciwieństwie do transformatorów zanurzonych w oleju, nie potrzebuje basenów do przechowywania oleju, ognioodpornych ścian działowych i specjalnych urządzeń przeciwpożarowych, co pozwala zaoszczędzić inwestycje w inżynierię lądową i koszty budowy.
-
Wysokie bezpieczeństwo i elastyczna instalacja: Zerowe ryzyko pożaru i wybuchu, eliminujące potencjalne zagrożenia bezpieczeństwa w postaci wycieku oleju i spalania. Można go instalować centralnie w pomieszczeniach dystrybucyjnych lub rozproszonie w pobliżu ośrodków obciążenia i punktów poboru mocy, skutecznie zmniejszając odległość przewodów niskiego napięcia, obniżając koszty projektowania okablowania i poprawiając wydajność zasilania.
-
Bezobsługowa obsługa: Stabilne działanie materiału i zintegrowana struktura uszczelniająca pozwalają uniknąć codziennej wymiany oleju, czyszczenia i innych prac konserwacyjnych, znacznie zmniejszając późniejsze koszty eksploatacji i konserwacji.
4. Zamawianie Notatek Technicznych
Aby dostosować najbardziej odpowiedni transformator suchy 125 kVA, przed złożeniem zamówienia prosimy o potwierdzenie następujących szczegółowych parametrów:
-
Typ modelu transformatora
-
Moc znamionowa (stała 125 kVA dla tego modelu)
-
Numer fazy i częstotliwość znamionowa
-
Poziom napięcia znamionowego wysokiego i niskiego napięcia (opcjonalnie 10KV/10,5KV/11KV)
-
Grupa wektorów
-
Wartość impedancji zwarcia
-
Tryb chłodzenia (chłodzenie naturalne AN / chłodzenie wymuszonym powietrzem AF)
-
Urządzenie do kontroli i wskazywania temperatury (z/bez interfejsu komunikacji komputerowej)
-
Poziom ochrony, materiał obudowy i dostosowany kolor
-
Warunki pracy: wysokość, temperatura otoczenia, wilgotność i inne parametry środowiskowe
-
Ilość zamówienia i wymagany czas dostawy
5. Często zadawane pytania (FAQ)
P1: Jakie poziomy napięcia obsługuje ten suchy transformator 125 kVA?
Ten transformator suchy SCB-125/10 obsługuje trzy główne poziomy wysokiego napięcia: 10 kV, 10,5 kV i 11 kV, ze stałym niskim napięciem wyjściowym 0,4 kV, w pełni spełniając standardy konwencjonalnych przemysłowych i cywilnych systemów zasilania dystrybucyjnego 11 kV.
P2: Jaka jest różnica między trybami chłodzenia AN i AF?
AN oznacza naturalne chłodzenie powietrzem, które opiera się na naturalnej konwekcji powietrza w celu odprowadzania ciepła, odpowiednie do konwencjonalnej pracy przy ciągłym obciążeniu znamionowym, bez dodatkowego zużycia energii i niskiego poziomu hałasu. AF to chłodzenie powietrzem z wymuszonym wentylatorem, które jest wyposażone w pomocnicze wentylatory chłodzące. Może poprawić krótkotrwałą zdolność przeciążeniową transformatora, odpowiednią dla scenariuszy ze sporadycznym obciążeniem szczytowym i wysokimi wymaganiami dotyczącymi obciążenia w trybie pracy ciągłej.
P3: Czy ten suchy transformator 11KV może pracować w wilgotnym i zakurzonym środowisku?
Tak. Cewka odlana z żywicy epoksydowej jest całkowicie izolowana i odporna na wilgoć, bez ryzyka wchłaniania wilgoci. Zacisk rdzenia posiada specjalną powłokę antykorozyjną, umożliwiającą stabilną pracę w wilgotnych, zakurzonych i innych trudnych środowiskach przemysłowych. Podczas sporadycznego użytkowania nie jest wymagana regularna konserwacja usuwania wilgoci.
P4: Czy ten transformator suchy jest ognioodporny i przeciwwybuchowy?
Absolutnie. Przyjmuje importowaną, ognioodporną żywicę epoksydową i materiały kompozytowe z włókna szklanego z dodatkiem proszku krzemowego w celu zwiększenia ognioodporności. Nie stosuje się łatwopalnego oleju, nie wytwarza się toksycznych ani szkodliwych gazów w wysokiej temperaturze, przy zerowym ryzyku pożaru i wybuchu, spełniając wysokie standardy bezpieczeństwa dla instalacji sprzętu w pomieszczeniach zamkniętych i gęstych.
P5: Czy suchy transformator 125 kVA wymaga codziennej konserwacji?
Produkt ten został zaprojektowany z myślą o bezobsługowej pracy. Nie ma problemów z wyciekami oleju, starzeniem się i wymianą transformatorów zanurzonych w oleju, przy stabilnych parametrach konstrukcyjnych i materiałowych. Wystarczająca jest codzienna rutynowa kontrola, co znacznie skraca czas i koszty późniejszej eksploatacji i konserwacji.
P6: Gdzie można zainstalować ten suchy transformator mocy 11 KV?
Ze względu na wysoki poziom bezpieczeństwa nie ma żadnych specjalnych ograniczeń dotyczących scenariuszy instalacji. Można go instalować w pomieszczeniach dystrybucyjnych, warsztatach fabrycznych, budynkach komercyjnych, a także w pobliżu centrów obciążenia i punktów poboru mocy w sposób zdecentralizowany, aby skrócić długość okablowania i obniżyć koszty instalacji.
P7: Jakie są podstawowe zalety suchego transformatora z pełną cewką miedzianą?
Przewodnik w całości miedziany ma lepszą przewodność elektryczną, mniejsze straty mocy i stabilniejsze odprowadzanie ciepła w porównaniu z cewkami aluminiowymi. Charakteryzuje się większą odpornością na zwarcia, niższym wzrostem temperatury roboczej, dłuższą żywotnością i bardziej ekonomiczną długoterminową pracą, co jest preferowaną konfiguracją dla przemysłowej dystrybucji energii o wysokim standardzie.
