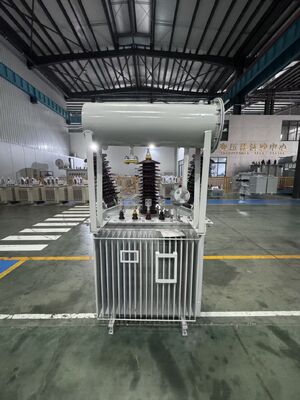

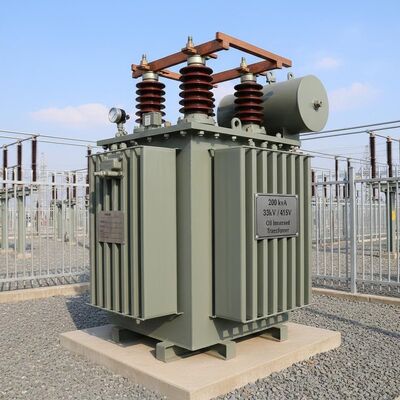

200 kVA 33 kV transformator energii zanurzonej w oleju z podłączeniem Dyn11 do sieci dystrybucyjnych

Model transformatora zasilania w olejuS-200/33-0.415jest trójfazowym urządzeniem elektrycznym przeznaczonym do obniżania napięcia w sieciach dystrybucyjnych średniego napięcia.200 kVAo napięciu nominalnym33 kV / 0,415 kV(zakres napięcia ± 2*2,5%), ten transformator jest odpowiedni do zastosowań w obiektach przemysłu lekkiego, kompleksach handlowych i projektach elektryfikacji obszarów wiejskich.

Transformator przyjmujeDyn11grupy podłączeń, gdzie strona wysokiego napięcia jest podłączona do gwiazdy (Y) z punktem neutralnym nie bezpośrednio uziemionym, strona niskiego napięcia jest podłączona do delta (d),i przesunięcie fazy wynosi 30° (pozycja 11 godzin)Konfiguracja ta zapewnia stabilne napięcie fazowo-fazowe i skutecznie tłumi trzecie prądy harmonijne.

Zbudowany z myślą o niezawodności i wydajności, ten przekształcacz dystrybucyjny z oliwą pomaga utrzymać stabilny przepływ energii, zmniejszyć straty energii,i wspieranie zrównoważonego rozkładu obciążeń w sieciach elektrycznych i podstacjach.

Ten transformator przyjmujeONAN (Oil Natural Air Natural)ciepło wytwarzane przez rdzeń i uzwojenie jest wchłaniane przez olej izolacyjny, który naturalnie krąży w zbiorniku.Ciepło rozprasza się w otaczającym powietrzu przez płetwy chłodnicze lub powierzchnie chłodzące.

Ten naturalny proces chłodzenia eliminuje potrzebę dodatkowego sprzętu, takiego jak wentylatory lub pompy, co pozwala na niskie koszty konserwacji i dłuższą żywotność.Przyczynia się również do przyjaznego dla środowiska działania transformatora.

Wysokiej jakości olej izolacyjny pełni dwie kluczowe role wewnątrz transformatora:

• Izolacja elektryczna- Zapobiega awarii elektrycznej między częściami
• Odprowadzanie ciepła- Przenosi ciepło z uzwojen i rdzenia w celu utrzymania stabilności termicznej

Olej chroni również komponenty wewnętrzne przed wilgocią i zanieczyszczeniami, zwiększając trwałość i niezawodność transformatora w różnych środowiskach operacyjnych,w tym tropikalne i zakurzone warunki występujące w Afryce i Azji Południowo-Wschodniej.

Ten transformator jest wytwarzany zgodnie zIEC60076Zgodność zapewnia, że produkt spełnia rygorystyczne kryteria odniesienia w zakresie:

• Izolacja i wzrost temperatury
• Wytrzymałość zwarcia
• Bezwzględność mechaniczna i wydajność

Dla użytkowników końcowych oznacza to zaufanie do bezpieczeństwa, niezawodności i wydajności operacyjnej.

Transformator posiada kompaktową i solidną konstrukcję, umożliwiającą elastyczne umieszczenie w podstawach zewnętrznych lub pomieszczeniach elektrycznych w pomieszczeniach wewnętrznych.

• Dostępne porty napełniania i odprowadzania oleju
• Urządzenia do monitorowania temperatury
• Systemy odciągania ciśnienia

Elementy te ułatwiają rutynową inspekcję i serwisowanie, pomagając w zmniejszeniu czasu przestoju i kosztów utrzymania w ciągu całego okresu eksploatacji transformatora.

Ten przekształcacz dystrybucyjny zanurzony w oleju nadaje się do wielu scenariuszy:

• Sieci dystrybucyjne średniego napięcia- zapewnia stabilne zasilanie parkami przemysłowymi, centrami handlowymi i projektami elektryfikacji obszarów wiejskich
• Projekty dotyczące energii odnawialnej- Używane w małych farmach wiatrowych lub elektrowniach słonecznych do podnoszenia lub obniżania napięcia
• Rozwój infrastruktury- wspiera projekty rozbudowy sieci w regionach rozwijających się, zwłaszcza tam, gdzie systemy niskiego napięcia 415 V są standardem (np. Kenia, Nigeria, Filipiny,i innych rynkach w Afryce i Azji Południowo-Wschodniej)

Dzięki solidnej konstrukcji i drewnianemu opakowaniu na paletach transformator łatwo jest transportować i instalować w odległych lub trudnych miejscach.

Model transformatoraS-200/33-0.415jest produkowany w Chinach i certyfikowany zgodnie ze standardami GB. Dostępne jest dostosowanie do spełnienia określonych wymagań projektu, w tym:

• Korekta mocy nominalnej
• Zmiany kombinacji napięć
• Modyfikacje zakresu wykrywania
• Grupa połączeń (Dyn11 / Yyn0 / Yd11 zgodnie z wymaganiami)

Każdy transformator jest starannie zapakowany na drewnianej paletce, aby zapewnić bezpieczną dostawę.

W celu zapewnienia optymalnej wydajności w całym cyklu życia produktu świadczone są kompleksowe wsparcie techniczne i usługi posprzedażowe.

• Pomoc w zakresie instalacji i uruchomienia
• Pomoc w rozwiązywaniu problemów i diagnostyce
• Kontrola na miejscu i badania oleju
• Wykrywanie termiczne i pomiar odporności izolacyjnej
• Naprawa, odnowa i dostawa części zamiennych
• Programy szkoleniowe dostosowane do potrzeb personelu klienta
