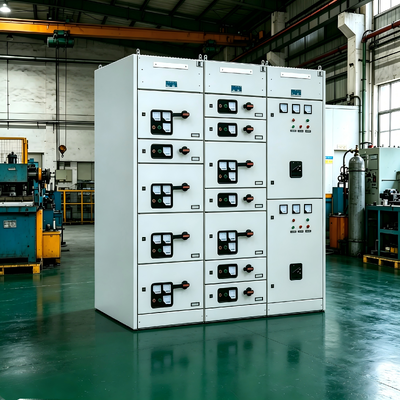

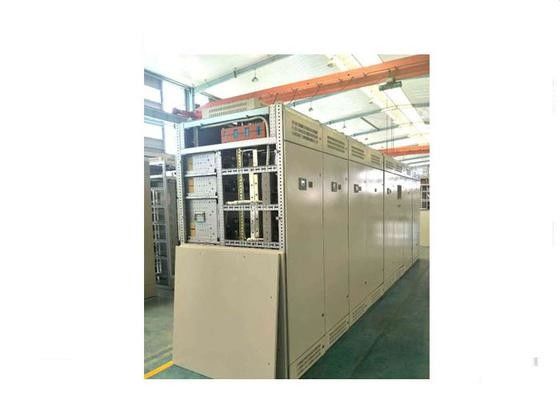

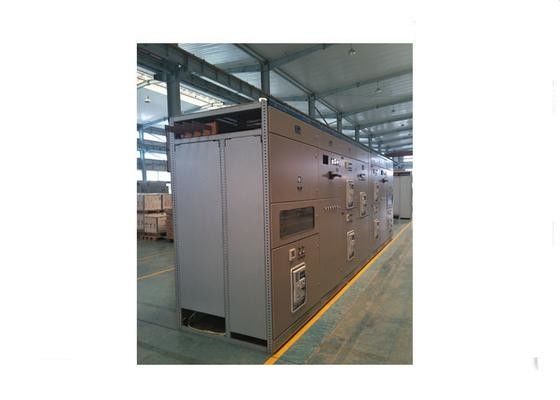

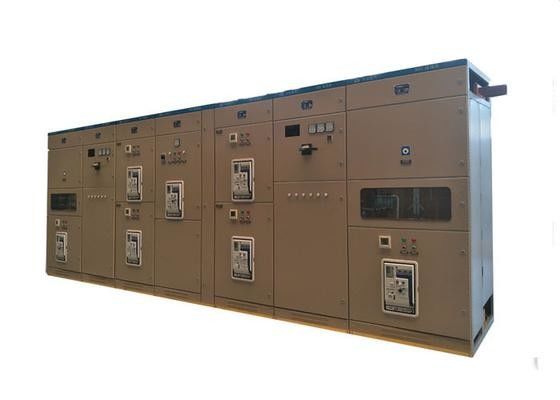

Rozdzielnica wysuwna GCK – niezawodna dystrybucja mocy i sterowanie silnikiem do wymagających zastosowań

Rozdzielnica wysuwna niskiego napięcia GCK – przegląd produktów

Przegląd

TheRozdzielnice wysuwne niskiego napięcia serii GCKto wysoce niezawodne, modułowe rozwiązanie do dystrybucji zasilania, przeznaczone dlaAC 50 Hz lub 60 Hzsystemy. Obsługuje obatrójfazowy 4-przewodowyItrójfazowy 5-przewodowykonfiguracjach o napięciu znamionowym660 Vi prąd znamionowy do4000A.

Ta rozdzielnica jest szeroko stosowanarozdział mocy, sterowanie oświetleniem, ochrona silnika i zasilaniew różnych zastosowaniach, w tym:

• Elektrownie i podstacje

• Fabryki przemysłowe i miejsca wydobycia

• Budynki komercyjne i hotele

• Lotniska i porty morskie

• Kompleksy mieszkaniowe i projekty infrastrukturalne

Dzięki solidnej konstrukcji, elastycznej konfiguracji i zgodności z międzynarodowymi standardami seria GCK zapewnia bezpieczną, wydajną i niezawodną pracę w wymagających środowiskach elektrycznych.

Kluczowe funkcje

• Konstrukcja wysuwanadla łatwej konserwacji i wymiany bez wyłączania zasilania

• Wysoka zdolność łamanianadaje się do głównej dystrybucji zasilania (PC) i centrum sterowania silnikiem (MCC)

• Zwarta konstrukcjaoszczędność miejsca instalacyjnego

• Komponenty modułoweumożliwiając elastyczne kombinacje i przyszłą rozbudowę

• Zwiększone bezpieczeństwoz blokadami mechanicznymi i elektrycznymi

• Kompatybilny z inteligentnymi systemami monitorowaniado nowoczesnego zarządzania energią

Normalne warunki użytkowania

Aby zapewnić optymalną wydajność i żywotność, rozdzielnicę GCK należy montować w następujących warunkach:

Notatka:W przypadku specjalnych warunków pracy wykraczających poza powyższe limity, należy skonsultować się z producentem w celu uzyskania niestandardowych rozwiązań.

Stosowanie

TheRozdzielnica wysuwna niskiego napięcia GCKjest szeroko stosowanyCentrum zasilania (PC)ICentrum sterowania silnikiem (MCC)systemów w następujących scenariuszach:

• Elektrownie i podstacje– rozdział zasilania głównego i zasilanie rezerwowe

• Przemysłowe fabryki górnicze– rozruch silnika, ochrona i zarządzanie obciążeniem

• Wysokie budynki– oświetlenie, winda, HVAC i ogólna dystrybucja energii

• Centra handlowe– niezawodne zasilanie odbiorników krytycznych

• Projekty dotyczące energii odnawialnej– dystrybucja energii słonecznej i wiatrowej

Parametry elektryczne:

Seria GCK jest odpowiednia dlasystemy wytwarzania i zasilania energią, zapewniając efektywne sterowanie silnikiem, kompensację mocy biernej i niezawodną dystrybucję mocy.

Pytania i odpowiedzi — często zadawane pytania

P1: Jaka jest różnica między rozdzielnicą GCK a GGD lub GCS?
Odp.: GCK ma konstrukcję wysuwną, co pozwala na wyjmowanie poszczególnych modułów obwodów w celu konserwacji bez wyłączania całego systemu. GGD jest rozdzielnicą stacjonarną, natomiast GCS to rozdzielnica wysuwna o różnych wymiarach modułowych. GCK jest preferowany w zastosowaniach wymagających wysokiej niezawodności i łatwego serwisowania, takich jak centra MCC.

P2: Czy rozdzielnicę GCK można stosować w systemie zasilania 60 Hz?
O: Tak. Seria GCK została zaprojektowana do pracy z systemami prądu przemiennego 50 Hz i 60 Hz. Przy składaniu zamówienia prosimy o podanie wymaganej częstotliwości, aby zapewnić właściwy dobór komponentów.

P3: Jaka jest maksymalna wysokość podczas normalnej pracy?
Odp.: Standardowa konstrukcja obsługuje wysokości do 2000 m. W przypadku instalacji powyżej 2000 m może być wymagane obniżenie wartości znamionowych lub specjalne modyfikacje konstrukcyjne. Aby uzyskać pomoc, skontaktuj się z naszym zespołem technicznym.

P4: Jak GCK radzi sobie z kondensacją w wilgotnym środowisku?
Odp.: W przypadku szybkich zmian temperatury może wystąpić kondensacja. W obszarach o dużej wilgotności zalecamy instalację grzejników szafkowych lub regulatorów antykondensacyjnych. Dostępne są również opcjonalne powłoki antykondensacyjne i uszczelnione obudowy.

P5: Jakie stopnie ochrony są dostępne?
Odp.: Standardowe szafy GCK zazwyczaj zapewniają ochronę od IP30 do IP40. Na życzenie możemy zaoferować wyższy poziom ochrony (do IP54) dla trudnych warunków.

P6: Czy zapewniacie konfiguracje niestandardowe?
O: Tak. Oferujemy pełną personalizację obejmującą natężenie prądu, liczbę modułów wysuwnych, sposoby wejścia/wyjścia, protokoły komunikacyjne (Modbus, Profibus itp.) oraz specjalne adaptacje środowiskowe. Aby uzyskać dostosowane rozwiązanie, prosimy o udostępnienie schematu jednokreskowego lub specyfikacji technicznych.
