| Napięcie znamionowe: | 24KV | Wbudowani Polacy: | Proces APG |
|---|---|---|---|
| Prąd znamionowy: | 630 A, 1250A | typu: | Stały typ / typ wózka |
| Podkreślić: | wyłącznik próżniowy wysokiego napięcia,wyłącznik automatyczny |
||

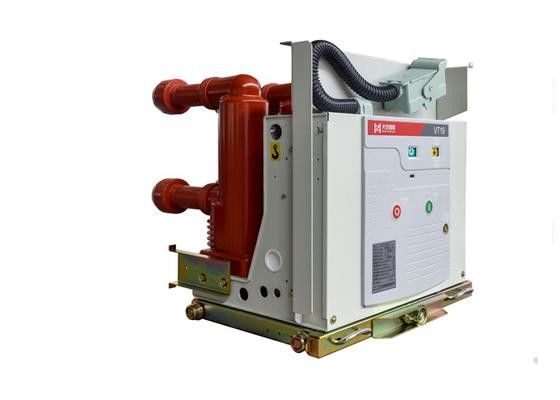

24kV próżniowe są - komora gaszenia wysokiego napięcia AC wyłącznik próżniowy
NINGBO TIANAN (GROUP) CO., LTD.
Przegląd
Wyłącznik próżniowy VT19-24indoor HV stosowany jest w trójfazowym układzie elektrycznym AC o mocy 50 Hz, 24 kV. Służy jako dział kontroli i ochrony w przedsiębiorstwie górniczym, fabryce energii elektrycznej i podstacji. Ze względu na swoje szczególne zalety nadaje się również do miejsca, w którym często działa prąd znamionowy lub wielokrotny prąd zwarciowy zrywający.
Wyłącznik jest identyfikowany przez niektóre normy krajowe i międzynarodowe normy względne, takie jak GB1984, GB / T11022, DL / T403 i IEC62271, itp. Posiada niezawodne zamknięcie, używane jako dział pojazdów ciężarowych lub stały dział instalacji.
Struktura próżniowej komory gaśniczej
Próżniowe pomieszczenie do gaszenia łuku to główne części wyłącznika do przenoszenia, wytwarzania i rozbijania energii prądu. Ma wystarczającą funkcję gaszenia łuku i długi czas działania.
Główny parametr wyłącznika 24KV
| Napięcie znamionowe | 24kV | ||
| Częstotliwość znamionowa | 50Hz | ||
| Znamionowe napięcie wytrzymywane impulsów świetlnych | 125 kV | ||
| Znamionowe napięcie znamionowe 1 min | 65kV | ||
| Sekwencja operacji znamionowych | O-0.3s-CO-180s-CO | ||
| Prąd znamionowy (A) | 630,1250 | 1250,1600,2000,2500 | |
| Znamionowy prąd zwarciowy zwarcia (rms, kA) | 20/25 | 31.5 | |
| Znamionowy prąd zwarcia (wartość szczytowa, kA) | 50/63 | 80 | |
| Znamionowy czas krótkotrwałego wytrzymania prądu / zwarcia ciągły czas (kA / s) | 20,25 / 4 | 31,5 / 4 | |
| Znamionowa wartość szczytowa wytrzymuje prąd (kA) | 50/63 | 80 | |
| Czasy zerwania znamionowego zwarcia (czasy) | 30 | ||
| Czas trwania mechaniczny (razy0 | 20000 | ||
| waga (kg) | Naprawiono typ | ≤250 | |
| Typ ciężarówki | ≤350 | ||
| Imię | Jednostka | Dane | |
| Odległość zacisku kontaktowego | mm | 12 ± 1 | |
| Over-travel | 4 ± 1 | ||
| Trójfazowe otwieranie i zamykanie asynchroniczne | ms | ≤2 | |
| Czas wyłączenia zacisku stykowego | ms | ≤2 | |
| Czas zamknięcia i otwarcia | Otwarcie | ms | ≤50 |
| Zamknięcie | ≤70 | ||
| Średnia prędkość otwierania (po otwarciu 6 mm) | m / s | 1,4 ± 0,3 | |
| Średnia prędkość zamykania (po zamknięciu 6 mm) | 0,8 ± 0,2 | ||
