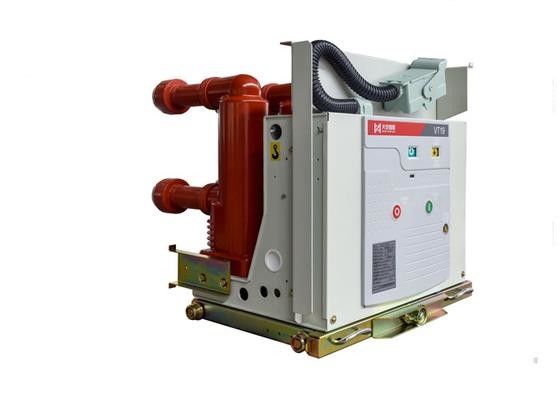

Wyłącznik wysokonapięciowy 24KV z komorą gaszenia łuku próżniowego i procesem APG

Wewnętrzny próżniowy wyłącznik wysokonapięciowy VT19-24 przeznaczony jest do trójfazowych systemów elektrycznych prądu przemiennego pracujących z częstotliwością 50 Hz i napięciem 24 kV. Wyłącznik ten służy jako element sterujący i zabezpieczający w kopalniach, elektrowniach i podstacjach. Jego specjalistyczna konstrukcja sprawia, że jest szczególnie odpowiedni do zastosowań wymagających częstej pracy przy prądach znamionowych lub wielokrotnego przerywania prądów zwarciowych.

Wyłącznik ten jest zgodny z normami krajowymi i międzynarodowymi, w tym GB1984, GB/T11022, DL/T403 i IEC62271. Posiada niezawodne mechanizmy blokujące i może być stosowany zarówno w konfiguracjach montowanych na wózku, jak i stałych.

Próżniowa komora gaszenia łuku jest kluczowym elementem odpowiedzialnym za przenoszenie, załączanie i wyłączanie energii prądowej. Zapewnia doskonałą zdolność gaszenia łuku i wydłużoną trwałość eksploatacyjną.

• Obudowa izolacyjna: Wykonana z materiału ceramicznego o wysokiej wytrzymałości na bazie tlenku glinu, spawana z pokrywami ze stali nierdzewnej na obu końcach, tworząc całkowicie szczelną wnękę.
• Metalowa osłona: Wewnętrzna warstwa szybko kondensuje wilgoć metaliczną powstającą podczas załączania i wyłączania styków, szybko przywracając wytrzymałość dielektryka izolacyjnego, jednocześnie chroniąc ceramiczną obudowę przed uszkodzeniem przez rozpryski metalu.
• Mechowata rura ze stali nierdzewnej: Ten krytyczny element umożliwia ruchomemu stykowi pracę w całkowicie zamkniętej komorze gaszenia łuku, a jego szczelność i żywotność są kluczowymi czynnikami determinującymi trwałość mechaniczną próżniowej komory gaszenia łuku.
• Technologia styków: Wykorzystuje styki chromowo-miedziane z zaawansowaną technologią wytopu, aby zapewnić niezawodne działanie wyłączające, trwałość elektryczną i zmniejszone poziomy przepięć łączeniowych.
