Zewnętrzny wyłącznik próżniowy typu HV porcelanowy kłonica wypełniony SF6

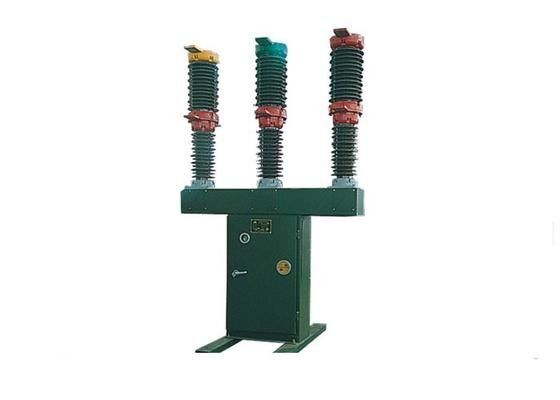

Duży Obraz : Zewnętrzny wyłącznik próżniowy typu HV porcelanowy kłonica wypełniony SF6

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	Tianan Electric
Orzecznictwo:	VDE ISO9001-2000 CE
Numer modelu:	ZW30-40,5 / 2000-31,5

Zapłata:

Minimalne zamówienie:	1 jednostka
Cena:	Pending
Szczegóły pakowania:	Drewniane etui
Czas dostawy:	35 dni roboczych
Zasady płatności:	L / C, D / A, D / P, T / T, MoneyGram, Western Union
Możliwość Supply:	1000 PCS / rok

Kontakt

Szczegółowy opis produktu

Wysokość:

do 3000 m nad poziomem morza

Prąd nominalny:

2000A

Znamionowy krótki czas ciągłego czasu:

Napęd nominalny:

40,5 kV

Podkreślić:

wyłącznik próżniowy wewnętrzny

wyłącznik próżniowy wysokiego napięcia

Wypożyczalnia HV zewnętrzna z porcelany typu Stanchion wypełniona SF6

Przegląd

ZW30-40.5/2000-31.5 zewnętrzny wyłącznik prądu próżniowego HV (zwany dalej ZW30-40.5) może być stosowany w systemie zasilania o napięciu nominalnym 40,5 KV,prądu znamionowego 2000A i trójfazowego prądu przemiennego 50Hz do ochrony urządzeń w przedsiębiorstwach przemysłowych i mineralnych, elektrowni i podstacji, które mogą być stosowane jako przełącznik łącza w miejscach pracy o częstym działaniu.
Ten produkt spełnia normy GB1984-89 AC HV Przerywacz obwodu, IEC56 HV AC Przerywacz obwodu i JB3385-1996 3.6-40.5KV Indoor AC HV Vacuum Przerywacze obwodu.

Parametry

Nie, nie, nie.	Nazwa			Jednostka	Wartość
1	Narysowane napięcie			kV	40.5
2	Poziom izolacji znamionowej	1min częstotliwość zasilania wytrzymać napięcie	Badanie na sucho (łamanie, faza do fazy, do ziemi)		95*
			Badanie na mokro (do ziemi, izolacja zewnętrzna)		80*
		Impuls błyskawiczny wytrzymać napięcie (szczyt)			185*
3	Prąd nominalny			A	2000
4	Narysowany prąd przerwania zwarcia			kA	31.5
5	Narysowany krótkoterminowy prąd wytwarzający ((szczyt)				80
6	Nominalna sekwencja działania			0-0,3sCO-180s-CO
7	Narysowany prąd przerywania pozafazowego			kA	8
8	Narysowany prąd przełomowy z jednego kondensatora			A	630
9	Oznaczona długość zwarcia			s	4
10	Narysowane czasy przerwania prądu krótkoobiegu			Czas	20
11	Czas łukowania			ms	< 20
12	Całkowity czas przerwania			ms	≤ 85
13	Wytrzymałość mechaniczna (CO)			Czas	10000
14	Ciśnienie nominalne naładowanego gazu	Wypełnianie SF6 przy użyciu komory gaśniczej TD-40.5W/2000-31.5 ((K) próżniowej		MPa	0.02 ((20°C)
		Wypełnianie suchym powietrzem lub azotem o wysokiej czystości przy użyciu komory gaśniczej TD-40.5W/2000-31.5 ((K))
15	Roczna stopa wycieku gazu			%	≤ 1
16	Stopień próżni komory próżniowej z łukiem	Świeże z fabrycznej komory łukowej		Ojcze.	≤ 1,33X10^-3
		Okres przechowywania 20 lat			< 6,6X10^-2

Zewnętrzny wyłącznik próżniowy typu HV porcelanowy kłonica wypełniony SF6 0
