Napięcie znamionowe: | 12KV | Wysokość: | do 1 000 m powyżej poziomu morza |
---|---|---|---|
Prąd znamionowy: | 630 A | Częstotliwość: | 50 Hz |
Podkreślić: | wyłącznik próżniowy wysokiego napięcia,wyłącznik automatyczny |
Zlewka 12kV z uszczelnieniem strukturalnym wysokiego napięcia AC
NINGBO TIANAN (GROUP) CO., LTD.
Generał

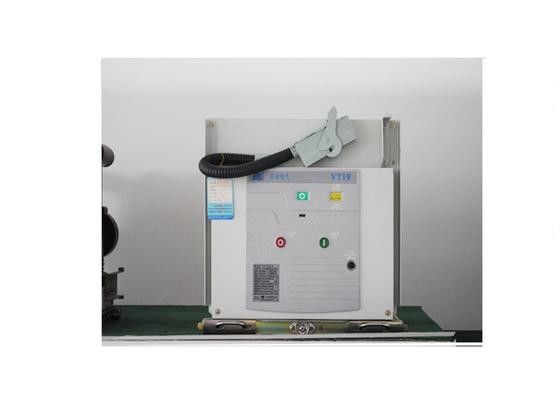

Wyłącznik próżniowy wysokiego napięcia VT19-12 stosowany jest w trójfazowym układzie elektrycznym prądu przemiennego o mocy 50 Hz, 12 kV. Służy jako dział kontroli i ochrony w przedsiębiorstwie górniczym, fabryce energii elektrycznej i podstacji. Ze względu na swoje szczególne zalety nadaje się również do miejsca, w którym często działa prąd znamionowy lub wielokrotny prąd zwarciowy zrywający.
Wyłącznik jest identyfikowany przez niektóre normy krajowe i międzynarodowe normy względne, takie jak GB1984, GB / T11022, DL / T403 i IEC62271, itp. Posiada niezawodne zamknięcie, używane jako dział pojazdów ciężarowych lub stały dział instalacji.
2. Stan usługi
Normalna kondycja
Temperatura otoczenia + 40 ℃ ~ -15 ℃
Wilgotność otoczenia Średnia wilgotność dzienna ≤95%
Średnie dzienne ciśnienie strumienia ≤2,2ⅹ10 -3 MPa
Średnia miesięczna wilgotność względna ≤ 90%
Średnie miesięczne ciśnienie strumienia ≤1,8ⅹ10 -3 MPa
Wysokość ≤1000m
Stopień trzęsienia ziemi <8
Na terenie nie ma wody, nie ma towarów ogniowych i wybuchowych, żadnych produktów chemicznych i poważnych wstrząsów.
Specjalny warunek
Jeśli użytkownik ma jakieś specjalne wymagania, proszę negocjować przez producenta i użytkownika.
Główny parametr wyłącznika 12KV
Napięcie znamionowe | 12kV | ||||
Częstotliwość znamionowa | 50Hz | ||||
Znamionowy impuls świetlny wytrzymuje napięcie (między fazami, faza do ziemi) / izolowane pęknięcie | (75) / 85 kV (wartość szczytowa) | ||||
Znamionowe napięcie wytrzymywane 1 min (między fazami, faza do ziemi) / izolowane pęknięcie | (42) / 48 kV (rm s) | ||||
Znamionowa sekwencja operacji | O-0.3s-CO-180s-CO | ||||
Prąd znamionowy (A) | 630,1250 | 1250 ~ 3150 | 1250 ~ 3150 | 3150,4000 | |
Znamionowy prąd zwarciowy zwarcia (rm s, kA) | 20/25 | 31.5 | 40 | 50 | |
Znamionowy prąd zwarcia (wartość szczytowa, kA) | 50/63 | 80 | 100 | 125 | |
Znamionowy czas krótkotrwałego wytrzymania prądu / zwarcia ciągły czas (kA / s) | 20,25 / 4 | 31,5 / 4 | 40/4 | 50/4 | |
Znamionowy prąd szczytowy wytrzymywany (kA) | 50/63 | 80 | 100 | 125 | |
Czasy przebicia znamionowego prądu zwarciowego (razy) | 30 | 30 | 30 | 20 | |
Czas trwania mechanicznego (czasy) | 20000 | 20000 | dziesięć tysięcy | dziesięć tysięcy | |
waga (kg) | Naprawiono typ | ≤200 | |||
Typ ciężarówki | ≤250 |
