Szczegóły Produktu:
Zapłata:
|
| Max. Napięcie robocze: | 12 Kv | Częstotliwość znamionowa: | 50 Hz |
|---|---|---|---|
| Prąd znamionowy: | 100A | Znamionowy prąd wyłączania obwodu: | 50 Ka |
| High Light: | wyłącznik próżniowy,sf6 wyłącznik obciążenia |
||

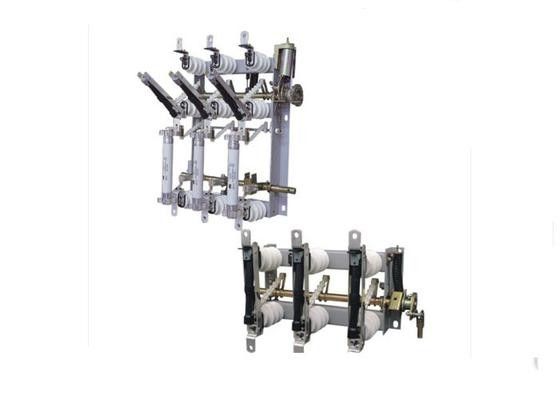

Łączony bezpiecznik 10KV prądu zmiennego z przełącznikiem obciążenia
NINGBO TIANAN (GROUP) CO., LTD.
Generał
FN5-12FN5-12RDFN5-12R Seria lndoor Przełącznik wysokiego napięcia prądu zmiennego może być stosowany w sieci prądu zmiennego o częstotliwości 50 Hz L0kV dla prądu obciążenia zerującego i prądu zwarcia zamykającego. Przełącznik obciążenia z bezpiecznikiem Może zamknąć i otworzyć prąd zwarcia dla ochrony. Stosowany jest głównie w centralnej stacji dystrybucji energii elektrycznej i przemysłowym sprzęcie elektrycznym trójfazowego pierścienia głównego jednostki elektrycznej lub w terminalowym zasilaniu, do przerywania i zamykania prądu zwarciowego.
Stan usługi
1. Wysokość nie przekracza 1000m.
2. Temperatura powietrza otoczenia: Najwyższa: + 40oC, najniższa: -10oC
3. Relireire Wilgotność powietrza nie większa niż 90% (około 25oC)
4. Sytuacja robocza nie ma pyłu przewodności.
5. Sytuacja robocza nie ma korozyjnego gazu wpływającego na izolację i niszczy metal.
6. Sytuacja robocza bez gwałtownych wibracji i uderzeń.
7. Sytuacja robocza nie ma niebezpieczeństwa wybuchu i pożaru.
Parametr techniczny
| S / N | Imię | Jednostka | Wartość | |
| 1 | Napięcie znamionowe | kV | 10 | |
| 2 | Maksymalne napięcie robocze | kV | 12 | |
| 3 | Częstotliwość znamionowa | Hz | 50 | |
| 4 | Prąd znamionowy | ZA | 400 | 630 |
| 5 | Znamionowy krótkotrwały prąd wytrzymywany (prąd stabilności termicznej) | kA / s | 12,5 / 4 | 20/2 |
| 6 | Znamionowy prąd szczytowy wytrzymuje (prąd dynamiczny) | kA | 31.5 | 50 |
| 7 | Znamionowy prąd zwarciowy w zamkniętej pętli | ZA | 400 | 630 |
| 8 | Znamionowy prąd zrywający obciążenie aktywne | ZA | 400 | 630 |
| 9 | Prąd łamania obciążenia aktywnego 5% | ZA | 20 | 31.5 |
| 10 | Znamionowy prąd ładowania kabla | ZA | 10 | |
| 11 | Znamionowy prąd zwarciowy | 1250 kVA beznapięciowy prąd transformatora | ||
| 12 | Czasy ładowania prądu | kA | 31.5 | 50 |
| 13 | Znamionowy prąd zwarciowy transformatora bez obciążenia | Load / Times | 100% / 20 60% / 35 | 30% / 75 5% / 80 |
| 14 | 1min napięcie wytrzymywane na częstotliwość (rms) Do ziemi, między fazami / na odległość izolującą | kV | 42/48 | |
| 15 | Napięcie wytrzymujące moc Odległość izolacji | kV | 53 | |
| 16 | Piorunowe napięcie wytrzymywane impulsowo (szczyt) Do ziemi, między fazami / odległością izolującą | kV | 75/85 | |
| 17 | Moment obrotowy operacji otwierania-zamykania (siła) | Nm | 90 (180) | 100 (200) |
