12kv Kryty HV Ac Prądowy przełącznik trójbiegunowy - bezpiecznik kombinowany

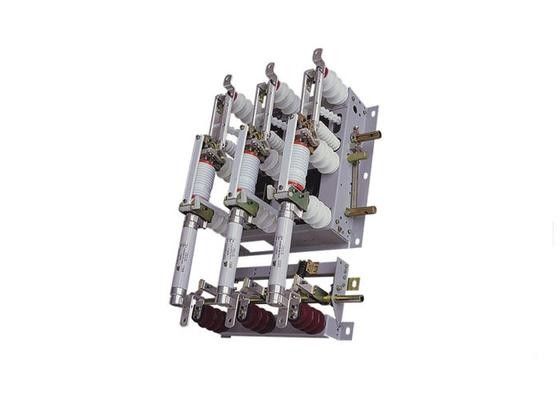

Duży Obraz : 12kv Kryty HV Ac Prądowy przełącznik trójbiegunowy - bezpiecznik kombinowany

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	TIANAN
Orzecznictwo:	ISO;CE
Numer modelu:	FNl6A-12RD / 200-31,5

Zapłata:

Minimalne zamówienie:	1KPL
Cena:	Pending
Szczegóły pakowania:	Nago
Czas dostawy:	35 dni roboczych
Zasady płatności:	L / C, T / T, D / P, D / A
Możliwość Supply:	3000 zestawów

Kontakt

Szczegółowy opis produktu

Maksymalny prąd znamionowy bezpiecznika:

Struktura:

Połączenie bezpieczników i ładowania są połączone

Liczba biegunów:

Rodzaj:

Operacja ręczna / działanie silnika

Podkreślić:

przełącznik wysokiego napięcia

wyłącznik próżniowy

Przełącznik prądu próżniowego 12KV w pomieszczeniach HV AC - urządzenie do łączenia bezpieczników

Przegląd

FN16A-12RD/200-31.5. Jednostki typu kombinowane w ramach FN16A-12 w połączeniu z wysokonapięciowym przełącznikiem obciążenia, ograniczającym prąd bezpiecznika, z włączeniem urządzenia wysokonapięciowego w pomieszczeniu,górny koniec bezpiecznika jest mocowany do dolnego uchwytu przerywacza próżniowego, dolny koniec jest mocowany do siedzenia poprzez kontakt z izolatorem, dolnym klatką, przełącznikiem uziemienia i bezpiecznikiem razem.Może przerwać prąd obciążenia.Prąd przeciążeniowy i prąd zwarcia.

Parametry techniczne: przełącznik obciążenia - kombinacje bezpieczników

Nie, nie, nie.	Pozycja	Jednostka	Parametry
1	Narysowane napięcie	kV	12
2	Częstotliwość nominalna	Hz	50
3	Maksymalny prąd znamionowy bezpiecznika	A	200
4	Prąd przenośny znamionowy	A	3150
5	Czas otwierania przełącznika	ms	31 (0 + 5)
6	Narysowany prąd przerwania zwarcia (wartość oczekiwana)	kA	31.5
7	Narysowany prąd zwarcia (prospektywny szczyt)	kA	80
8	1 min częstotliwość zasilania wytrzymać napięcie (rms) do ziemia, międzyfaza, pęknięcie próżniowe / pęknięcie izolacyjne	kV	42/48
9	Impuls błyskawiczny wytrzymać napięcie (szczyt) do złamanie ziemi, złamanie międzyfazowe, złamanie próżniowe / złamanie izolacyjne	kV	75/85
10	Energia wyjściowa łącza bezpiecznika	J	2 ~ 5
11	Waga netto	kg	75
12	Wymiary	mm	720 x 490 x 4065
13	Wymiar opakowania	mm	1115 x 900 x 520

Parametry techniczne: połączenie bezpieczników elektrycznych

Rodzaj	Nomienne napięcie (kV)	Prąd znamionowy bezpiecznika (kA)	Narysowany prąd awaryjny ((kA)	Roztopić prąd znamionowy ((A)
SDLAJ.XRNT	12	40	31.5,40,50	6.3,10,16,20,25,31.5,40
SFLAJ.XRNT		100		50, 63, 71, 80, 100
SKLAJ.XRNT		125		125
Niemiecka firma SBA	12	200	40	160, 200

12kv Kryty HV Ac Prądowy przełącznik trójbiegunowy - bezpiecznik kombinowany 0

12kv Kryty HV Ac Prądowy przełącznik trójbiegunowy - bezpiecznik kombinowany 1
