12/24kV zewnętrzny pierścień głównej jednostki kablowej skrzynia gałęzi z powłoką ze stali nierdzewnej i prądem nominalnym 630A

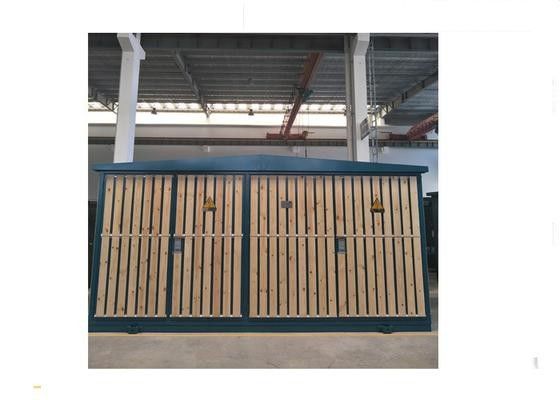

Duży Obraz : 12/24kV zewnętrzny pierścień głównej jednostki kablowej skrzynia gałęzi z powłoką ze stali nierdzewnej i prądem nominalnym 630A

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	TIANAN ELECTRIC
Orzecznictwo:	ISO9001:2000
Numer modelu:	DFT6-12

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	Pending
Szczegóły pakowania:	drewniana skrzynka
Czas dostawy:	40 dni roboczych/zestaw
Zasady płatności:	L/C, T/T, D/P, D/A
Możliwość Supply:	2000 zestawów rocznie

Kontakt

Szczegółowy opis produktu

Napięcie znamionowe:	12/24KV	Prąd znamionowy:	630A
Materiał skorupy:	Stal nierdzewna	Wysokość:	≤1000 m
Częstotliwość znamionowa:	50 Hz	Cena:	To be pending
Podkreślić:	pakowana podstacja transformatorowa , podstacja rozdzielcza

Skrzynka rozgałęźna kablowa jednostki głównej, zewnętrzna skrzynka liczników elektrycznych 12/24 kV

Jednostka główna pierścieniowa 12/24 kV Skrzynka rozgałęźna kablowa — rozdzielcza skrzynka pomiarowa

Przegląd produktu | Skrzynka rozgałęźna kablowa serii DFT6-12/24

TheSkrzynka rozgałęźna kablowa serii DFT6-12/24to nowa generacja urządzeń zasilających przeznaczonych do zastosowań zewnętrznychSystemy kablowe sieci energetycznej 12kV i 24kV. Został zaprojektowany dlaodbiór i dystrybucja mocy, zapewniając niezawodne połączenie kablowe, rozgałęzianie i funkcje przesyłania w środowiskach zewnętrznych.

Dzięki zwartej konstrukcji i estetycznej obudowie jest toJednostka główna pierścieniowa (RMU) puszka odgałęzień kablowychszczególnie nadaje się do lokalizacji zograniczony obszar instalacjiIwysokie wymagania środowiskowe, w tym:

Ulice miasta
Tereny mieszkalne
Wysokie budynki
Lotniska
Nabrzeża/porty

Kluczowe aplikacje

Seria DFT6-12/24 stosowana jest w:

Złączony
Przetaczanie / rozgałęzianie
Kontynuacja obwodu kablowego
Przenoszenie obwodów kablowych na zewnątrz

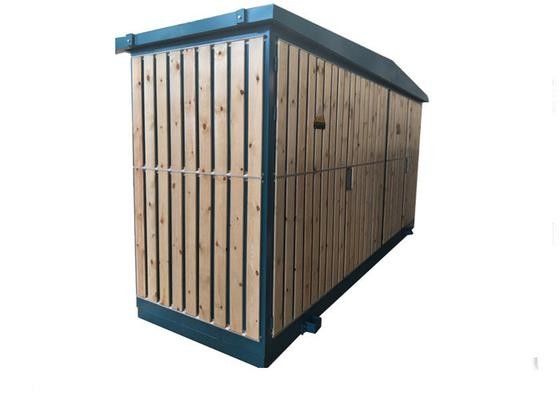

Opcjonalnie: Deska drewniana wewnątrz obudowy obudowy - dostępna na życzenie klienta.

Warunki świadczenia usług (normalne środowisko operacyjne)

Tenzewnętrzna skrzynka pomiarowa z dystrybucjązostał zaprojektowany tak, aby działał niezawodnie w następujących warunkach:

Parametr	Wartość
Wysokość	≤ 1000 m nad poziomem morza
Temperatura otoczenia	-25°C ~ +40°C
Prędkość wiatru	≤ 34 m/s
Regularne silne wibracje	NIE

Kluczowe cechy — seria DFT6-12/24

Proste i niezawodne połączenie- łatwa instalacja
W pełni izolowana i całkowicie uszczelniona konstrukcja- bezobsługowy, pyłoszczelny i wodoodporny
Niska inwestycja początkowa- oszczędza koszty rozdzielnic i kabli
Mały ślad- łatwa integracja z otoczeniem

Główne parametry techniczne - Przełącznik obciążenia FN26-12/24 SF6

Parametr	Jednostka	Wartość 12 kV	Wartość 24 kV
Napięcie znamionowe	kV	12	24
Prąd znamionowy	A	630	630
Znamionowy krótkotrwały prąd wytrzymywany	kA/s	25/2	25/2
Znamionowy szczytowy prąd wytrzymywany	kA	63	63
Znamionowy krótkotrwały prąd załączający	kA/s	50/2	63/2
1min Częstotliwość zasilania Wytrzymuje napięcie	kV	42	65
Impuls piorunowy wytrzymuje napięcie	kV	75	125
Wytrzymałość mechaniczna	czasy	10 000	10 000
Ciśnienie gazu SF6 (ciśnienie manometryczne 20°C)	MPa	0,04	0,04
Wskaźnik wycieku / rok	-	≤1%	≤1%

Główne parametry techniczne - Terminal kablowy

Parametr	Jednostka	Wartość 12 kV	Wartość 24 kV
Napięcie znamionowe	kV	12	24
Prąd znamionowy	A	≤630	≤630
Odpowiedni przekrój kabla	mm²	25 - 400	35 - 400
Rezystancja punktu połączenia	µΩ	40	45
Częściowe rozładowanie	szt./kV	≤10 / 13	≤10 / 21,5
Znamionowe napięcie stabilności termicznej	kA/s	20/3	25/2
Znamionowe napięcie dynamiczne	kA	50	63
1min Częstotliwość zasilania Wytrzymuje napięcie	kV	42	65
Impuls piorunowy wytrzymuje napięcie	kV	75	125

Powszechnie stosowane pola przekroju poprzecznego kabla (mm²)

35, 50, 70, 95, 120, 150, 185, 240, 300, 400 i inne według potrzeb.
