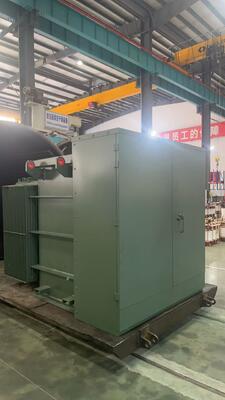

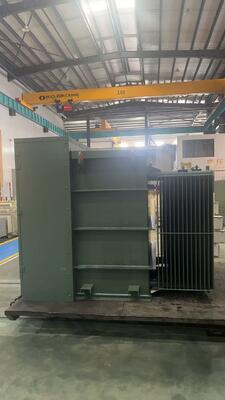

ZGSL-H-2500/13.8-0.4 Transformator w stylu amerykańskim z pojemnością 2500 kVA i chłodzeniem ONAN

TheZGSL-H-2500/13.8-0.4 Transformator montowany na podkładce w stylu amerykańskimjest trójfazowym transformatorem natynkowym zanurzonym w oleju, przeznaczonym do montażu na zewnątrz na płycie betonowej. Ma moc znamionową 2500 kVA, napięcie znamionowe 13,8 kV / 0,4 kV i częstotliwość 60 Hz. Nadaje się do zastosowań w dystrybucji energii na zewnątrz w systemach zasilania 60 Hz, szczególnie na rynkach Ameryki Północnej.

A:Transformator montowany na podkładce to zewnętrzny transformator dystrybucyjny w stylu amerykańskim instalowany na betonowej podkładce na poziomie gruntu. Nie jest zakopany pod ziemią. Charakteryzuje się wysoką ochroną, niskoprofilową konstrukcją i górną powierzchnią, po której można chodzić.

A:Pojemność znamionowa wynosi2500 kVA, ze stroną wysokiego napięcia 13,8 kV i stroną niskiego napięcia 0,4 kV, dzięki czemu nadaje się do systemów dystrybucyjnych średniej mocy.

A:Metoda chłodzenia jestONAN (Olej Naturalny Powietrze Naturalny), który opiera się na naturalnej konwekcji oleju w celu odprowadzania ciepła. Nie są wymagane żadne dodatkowe wentylatory ani pompy, co zapewnia cichą pracę i prostą konserwację.

A:Jest szeroko stosowany wmiejskie sieci dystrybucyjne, parki przemysłowe, kompleksy handlowe, elektrownie fotowoltaiczne, farmy wiatrowe, lotniska, porty i wspólnoty mieszkaniowegdzie wymagana jest instalacja na zewnątrz, montowana na podkładce.

A:Tak. Transformator został przetestowany zgodnie zIEEE C57.12standard. Wszystkie elementy testowe, w tym rezystancja izolacji, stosunek napięcia, rezystancja uzwojenia, straty bez obciążenia, napięcie wytrzymywane i jakość oleju, spełniły wymagania. Jest dostarczany z Certyfikatem Zgodności.

A:Klasa izolacji toKlasa A, a częstotliwość znamionowa wynosi60 Hz, specjalnie zaprojektowane dla systemów zasilania 60 Hz.

A:Całkowita waga wynosi5618 kg, w tym1310 kgoleju transformatorowego (gatunek oleju: 25#).

A:Tak. Zakres dotknięcia wynosi±2×2,5%, zapewniając 5 pozycji zaczepów, aby elastycznie dostosować się do wahań napięcia sieciowego.

• Wysoka wydajność, niskie straty:Strata bez obciążenia wynosi tylko 270 W
• Bezpieczne i niezawodne:Rezystancja izolacji >2,5 GΩ, napięcie przebicia oleju 55,2 kV
• Silna zdolność adaptacji:60 Hz, 13,8 kV / 0,4 kV, odpowiednie na rynki Ameryki Północnej
• Elastyczna instalacja:Konstrukcja do montażu na zewnątrz, na fundamencie betonowym, bez konieczności wykonywania wykopów
• Łatwa konserwacja:Chłodzenie ONAN, brak ruchomych części
