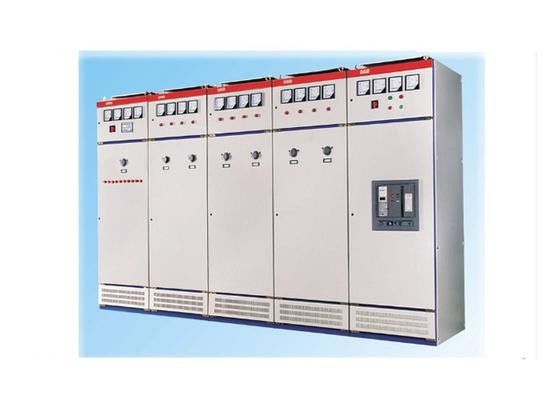

Rozdzielnica niskiego napięcia serii Ggd, panel dystrybucji zasilania wewnętrznego

Duży Obraz : Rozdzielnica niskiego napięcia serii Ggd, panel dystrybucji zasilania wewnętrznego

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	Tianan Electric
Orzecznictwo:	CCC IEC
Numer modelu:	GGD

Zapłata:

Minimalne zamówienie:	1KPL
Cena:	Pending
Szczegóły pakowania:	Drewniane etui
Czas dostawy:	45 dni roboczych
Zasady płatności:	L / C, T / T, D / A, D / P, Western Union, MoneyGram
Możliwość Supply:	2000 zestawów rocznie

Kontakt

Szczegółowy opis produktu

Napęd nominalny:

380V/400V

Wysokość:

< 2000 m (na miejscu)

Zdolność niszczenia:

15ka/30ka/50ka

AC Frequncy:

50 Hz

Podkreślić:

rozdzielnica metalowa niskiego napięcia

przemysłowa elektryczna aparatura rozdzielcza

GGD Series Indoor Low VoltageSwitchgear, Panel przełącznika dystrybucji energii

Przegląd
urządzenie rozdzielcze niskiego napięcia (zwane dalej "urządzeniem") do prądu przemiennego 50 Hz, o napięciu znamionowym roboczym 400 V, prądu znamionowym 3150 A i poniżej niskiego napięcia sieci elektroenergetycznej do wytwarzania energii,przenoszenieUrządzenie spełnia wymagania GB7251.1 i IEC60439.

Pozycja	Jednostki	Dane
Narysowane napięcie	V	400/380
Narysowane napięcie izolacyjne	V	1000
Częstotliwość nominalna	Hz	50
Narysowany prąd z poziomego pręta prądu	A	5500
Prąd nominalny pionowego pręta prądu	A	2000
Narysowany prąd krótkotrwałego w poziomym pasku prądu	kA/s	100
Horyzontalny szczyt nominalny prądu prądu	kA	220
Strumień krótkotrwałego znamionowego pionowego prętu przenośnego	kA/s	85
Piętro nominalne pionowej prądu oporowego	kA	187
Narysowane napięcie impulsu	kV	12
Kategoria nad napięciem		IV
Stopień zanieczyszczenia		3
Stopień ochrony		IP31/42/54
Wysokość	mm	2200
Szerokość	mm	600/800/1000/1200
Głębokość	mm	600/800/1000

Atemperatura otoczenia:
Maksyma	+40°C
Mmaksymalna średnia w ciągu 24 godzin	+35°C
Minimalne(zgodnie z minus 15 klasami w pomieszczeniach)	-15°C
Awilgotność powietrza:
DŚrednia względnawilgotność	Lnie więcej niż 95%
Mśrednia wilgotność względna na miesiąc	Lwięcej niż 90%
Mniej niż 90%	Mniej niż 1000 m
Intensywność trzęsienia ziemi	niż 8 stopni
Wysokość nad poziomem morza	Mniej niż 2000 m
