Szczegóły Produktu:
Zapłata:
|
| Prąd znamionowy: | 630A, 125A | Napięcie znamionowe: | 12KV |
|---|---|---|---|
| Poziom zabezpieczeń: | IP67 | Wymiary: | 400 * 750 * 1500 |
| Podkreślić: | rozdzielnica w izolacji gazowej,rozdzielnica średniego napięcia |
||

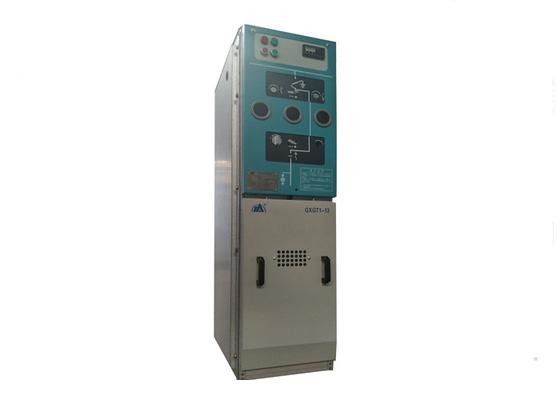

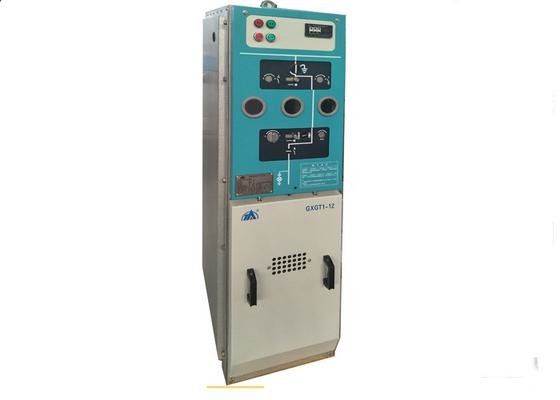

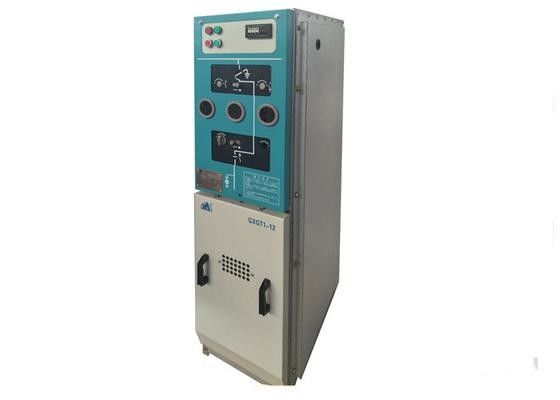

Rozdzielnica średniego napięcia 12kv, rozdzielnica elektryczna Mv Stała izolacja Rmu
12KV Rozdzielnica średniego napięcia Rozdzielnica izolacyjna RMU
Przegląd
GXGT1-12 Rozdzielnica z izolacją stałą jest urządzeniem środowiskowym, które jest w pełni izolowane i uszczelnione, części pod napięciem są uszczelnione w cylindrze izolacyjnym z żywicy epoksydowej z osłoną uziemienia pomalowaną na powierzchni zewnętrznej i silikonową gumową szyną uszczelniającą. Szyna zbiorcza z izolacją wtykową służy do łączenia dwóch sąsiadujących rozdzielnic. Cała aparatura rozdzielcza nie podlega wpływom środowiska zewnętrznego.
Rozdzielnica izolacyjna GXGT1-12 składa się z rozdzielnicy podciśnieniowej, szafy z wyłącznikiem próżniowo-bezpiecznikowym i szafy wyłącznika próżniowego. Nadaje się do trójfazowego systemu jednokanałowego AC 10kV, 50Hz do odbioru i dystrybucji urządzeń energetycznych. Posiada funkcje sterowania, ochrony, nadzoru i komunikacji dla obwodu. Stosuje się go na lotnisku, w metrze, dużych budynkach, podstacji wtórnych i przedsiębiorstwach przemysłowych i górniczych itp., Zwłaszcza w miejscu o wąskiej przestrzeni, złym środowisku, dużej wysokości i zapotrzebowaniu na bezobsługowe.
| S / N | Imię | Jednostka | GXGT1-12 Solidna szafa izolacyjna | Przełącznik obciążenia modułu C. | F Kombinowane wyposażenie modułu | Wyłącznik obwodu V | ||
| 1 | Napięcie znamionowe | kV | 12 | |||||
| 2 | 1 min. Częstotliwość wytrzymywana na napięcie (skuteczna) (między fazami, do ziemi / pęknięcia) | kV | 42/48 | |||||
| 3 | Wytrzymałość na uderzenie pioruna (średnia wartość skuteczna) (między fazami, na Ziemię / Złamanie) | kV | 75/85 | |||||
| 4 | Prąd znamionowy | ZA | 630,1250 | 630 | 125 | 630,1250 | ||
| 5 | Częstotliwość znamionowa | Hz | 50 | |||||
| 6 | Znamionowy prąd zwarciowy | kA | 20,25 | 31.5 | 20,25 | |||
| 7 | Prąd przerywania usterki poza fazą | kA | 17.3,21.7 | |||||
| 8 | Znamionowy prąd ładowania kabla | ZA | 10 | 25 | ||||
| 9 | Znamionowa wytrzymałość krótkotrwała Prąd / Czas trwania zwarcia Czas | kA / s | 20,25 / 4 | 20/4 | 20,25 / 4 | |||
| 10 | Prąd znamionowy wytrzymywany na szczyt | kA | 50,63 | 50 | 50,63 | |||
| 11 | Znamionowy prąd zwarciowy (szczytowy) | kA | 50,63 | 50 | 50,63 | |||
| 12 | Znamionowa sekwencja robocza | O-0.3s-CO-180s-CO | ||||||
| 13 | Prąd znamionowy przejęcia (transferu) | ZA | 3500 | |||||
| 14 | Częściowe rozładowanie | pC | ≤20 | ≤5 | ≤5 | ≤5 | ||
| 15 | Życie mechaniczne | Czasy | dziesięć tysięcy | |||||
| 16 | Wewnętrzna klasa łuku | IAC | Klasa AFLR 20kA / 0,5s | |||||
| 17 | Poziom ochrony | Elektryzowane uszczelnienie korpusu IP67, szafka IP4X | ||||||
