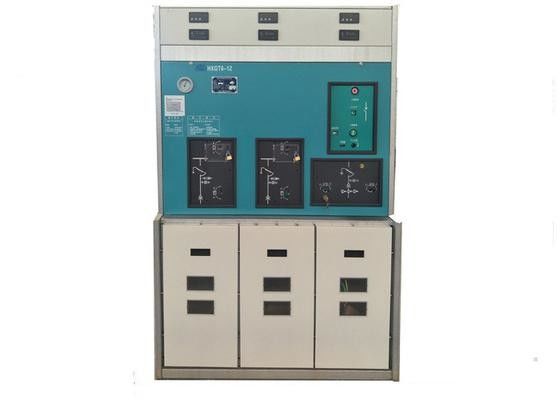

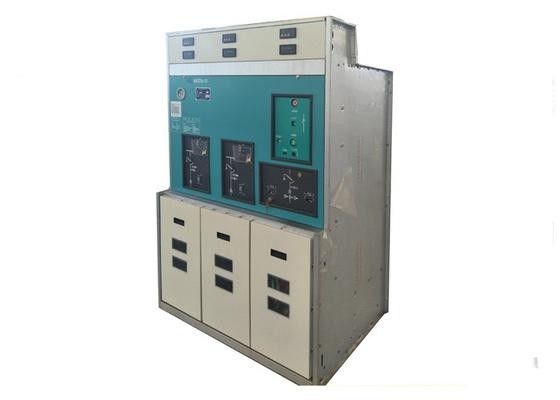

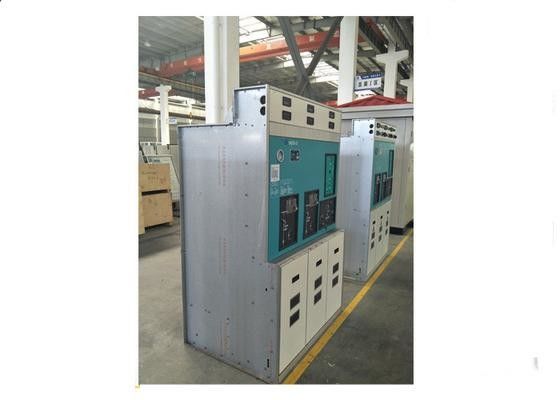

Jednostka główna z pierścieniem izolowanym gazem SF6Metal 12 KV - obudowaPrzesyłka
Przegląd
HXGT6 (XGN58)-12 SF6 Pierścieniowe urządzenia do przełączania głównej jednostki (zwane dalej "przełącznikami")/RMUJest to nowa generacja urządzenia elektrycznego o napięciu wewnętrznym 10 kV MV,i może być stosowany w transformacji sieci miejskiej i budownictwie, produkt jest poddawany badaniu typu i badaniu uruchomienia, wskaźniki wydajności spełniają wymagania normy IEC 298Przetwarza zalety małej objętości, niska waga, prosta obsługa, bezpieczne użytkowanie, wysoka niezawodność bez wpływu środowiska i pogody i bez konserwacji.
Urządzenie jest rodzajem urządzenia kompozytowego, które uszczelnia wszystkie główne obwody w metalowej obudowie i wykorzystuje gaz SF6 jako medium gaśnicze i izolacyjne.Jest odpowiedni do zasilania sieci pierścieniowej i podwójnego zasilacza promieniowania w sieci zasilania 10kV MVZ powodu zastosowania sieci energetycznej pierścieniowej zwiększa niezawodność zasilania, jest specjalnie stosowany w zakładach mineralnych, dzielnicy mieszkalnej, szkołach,ParkiDodatkowo, ze względu na wygodne podłączenie i montaż, niewielka objętość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość, niewielka prędkość.jest również stosowany w podstawie jako urządzenie wysokiego napięcia po stronie pierwotnej.
Warunki obsługi
A. Wysokość ≤1000 m (powyżej poziomu morza);
B. Temperatura otoczenia: -25oC~ +40oC;
C. Prędkość wiatru ≤34m/s
D. Miejsce nie powinno mieć regularnie wyśmienitego wstrząsu.
Podstawowe parametry techniczne
| S/N |
Pozycja |
Jednostka |
Parametry |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Częstotliwość nominalna |
Hz |
50 |
| 3 |
Prąd przełącznika obciążenia nominalnego |
A |
630 |
| 4 |
Narysowany obwod główny krótkotrwały prąd odporny (r.m.s.) 3s |
kA |
20 |
| 5 |
Narysowany prąd dynamiczny w głównym obwodzie (szczyt) |
kA |
50 |
| 6 |
Narysowany prąd w głównym obwodzie |
kA |
50 |
| 7 |
Narysowany prąd przerywania obciążenia aktywnego |
A |
630 |
| 8 |
Narysowany prąd przerywania w pętli zamkniętej |
A |
630 |
| 9 |
5% prądu przełomowego o znamionowym obciążeniu czynnym |
A |
31.5 |
| 10 |
Narysowany prąd przełomowy kabla ładowania |
A |
10 |
| 11 |
Narysowany prąd przełomowy transformatora bez obciążenia |
A |
Prąd bezobciążeniowy w transformatorze 1600 kVA |
| 12 |
Narysowany prąd przełomowy bezpiecznika |
kA |
31.5 |
| 13 |
Narysowany prąd przenośny |
A |
1500 |
| 14 |
Czasy przerwania pełnej pojemności |
Czasy |
100 |
| 15 |
Życie mechaniczne |
Czasy |
10000 |
| 16 |
1min Częstotliwość zasilania Wytrzymać napięcie do ziemi, między fazami / przez otwartą szczelinę |
kV |
42/48 |
| 17 |
Impuls błyskawiczny Wstrzymać napięcie na ziemię, między fazami / przez otwartą szczelinę |
kV |
75/85 |
| 18 |
SF6 Narysowane napięcie gazu (ciśnienie gazowe wynosi 20°C) |
MPa |
0.04 |
| 19 |
SF6 Roczna stopa wycieku gazu |
|
≤ 0,2% |
| 20 |
Wyposażenie silnika, napięcie |
V |
DC48, AC220, 110 |
| 21 |
Prąd zamykający silnik |
A |
0.5 |
| 22 |
Prąd otwierający |
A |
2.5 |
Parametry techniczne bezpieczników HV
| S/N |
Napęd nominalny |
Prąd znamionowy bezpiecznika |
Narysowany prąd rozpuszczalny |
Narysowany prąd przełomowy |
| XRNT |
12 |
40 |
6.3 10 16 20 25 31.5 40 |
31.5 |
| 100 |
50 63 71 80 100 |
31.5 |
| 125 |
125 |
31.5 |
