Szczegóły Produktu:
Zapłata:
|
| Liczba Polaków: | 3 | Prąd znamionowy: | 630A |
|---|---|---|---|
| życie mechaniczne: | dziesięć tysięcy | Napięcie znamionowe: | 11KV |
| Podkreślić: | wyłącznik próżniowy wysokiego napięcia,wyłącznik automatyczny |
||
Produkt wykorzystuje najnowocześniejszą koncepcję projektową i technologię izolacji z silikonu kauczukowego APG w osłonie z żywicy epoksydowej, a także technologię precyzyjnej obróbki. Technologia jest na rynku krajowym
poziom wiodący.
Funkcje są następujące:

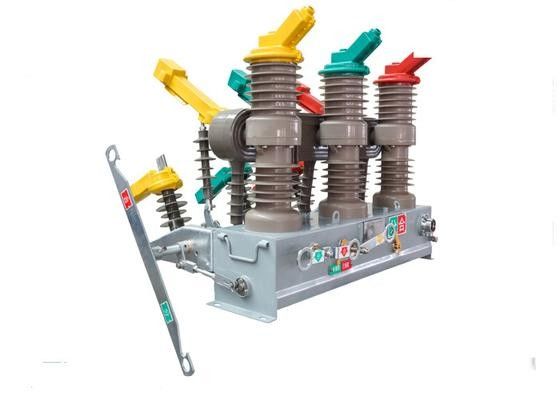

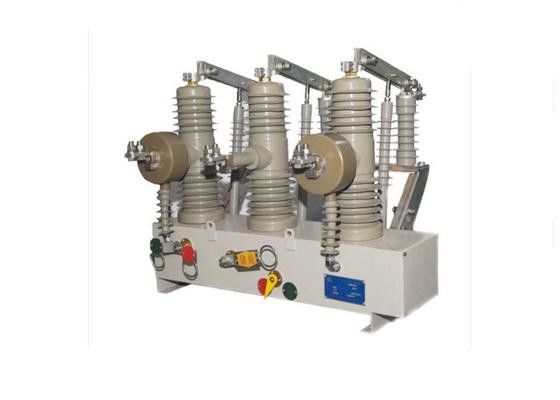

1. Produkt przyjmuje trójfazową strukturę słupową, zwartą konstrukcję, stabilną i niezawodną wydajność łamania, brak zagrożenia pożarem i wybuchem, bezobsługowość, małe rozmiary, niewielką wagę i długą żywotność.
2. Wyłącznik może być wyposażony w zintegrowany rozłącznik i posiada niezawodną blokadę mechaniczną między odłącznikiem a wyłącznikami, aby zapobiec nieprawidłowemu działaniu.
3. Wyłącznik automatyczny jest dobrze obudowaną konstrukcją o dobrych właściwościach uszczelniających, o wysokiej odporności na wilgoć, o właściwościach zapobiegających kondensacji, szczególnie odpowiednich do obszarów zimnych lub mokrych.
4. Kolumna trójfazowa i CT przyjmowane są importowane odlewy z żywicy epoksydowej na zewnątrz. Posiada właściwości odporności na wysoką temperaturę, odporność na promieniowanie UV, właściwości przeciwstarzeniowe i może zapewnić długotrwałe bezpieczeństwo na zewnątrz.
5 Wyłącznik wykorzystuje mechanizm sprężynowy o małym rozmiarze, niskie zużycie energii podczas otwierania i zamykania. Jego transmisja wykorzystuje metodę napędu bezpośredniego i mniej otwartych części, co zapewnia wysoką niezawodność. Mechanizm działania jest zamknięty w skrzynce mechanicznej, która rozwiązuje problem korodowania części przełączników, aby poprawić niezawodność wyłącznika.
6. Operacja otwierania-zamykania wyłącznika może wykorzystywać obsługę ręczną i pracę silnika. Może być wyposażona w sterownik do realizacji automatyzacji dystrybucji, jak również w połączeniu z kontrolerem SPZ jako automatyczny SPZ.
7. Wyłącznik może być wyposażony w dwufazowy, trójfazowy i zerowy sekwencyjny CT, aby zapewnić analizę danych dla zabezpieczenia nadprądowego automatycznego wyzwalania i inteligentnego sterownika.
Warunki środowiska
1. Wysokość: ≤1000m; jeśli jest stosowany w specjalnych warunkach, jest zaprojektowany do 2000m do 4000m, aby spełnić wymagania różnych wysokości.
2. Temperatura otoczenia: -15 ℃ ~ + 40 ℃;
3. Prędkość wiatru ≤35 m / s;
4. Jest umieszczony w miejscach bez gwałtownych wibracji
Parametry
| Nie. | Pozycja | Jednostka | Wartość | Uwaga |
| 1 | Napięcie znamionowe | kV | 12 | |
| 2 | Częstotliwość znamionowa | Hz | 50 | |
| 3 | Prąd znamionowy | ZA | 630 | |
| 4 | Znamionowy prąd zwarciowy zwarcia | kA | 20 | |
| 5 | Znamionowy szczytowy prąd wytrzymywany (szczyt) | kA | 50 | |
| 6 | Znamionowy wytrzymałość / wytrzymałość krótkotrwała | kA / s | 20/4 | |
| 7 | Znamionowy prąd zwarciowy (szczyt) | kA | 50 | |
| 8 | Znamionowa sekwencja robocza | Otwórz - 0.3S-Zamknij-Open-180S - Zamknij-Otwórz | ||
| 9 | Wytrzymałość mechaniczna | Czas | dziesięć tysięcy | |
| 2000 | Odłącznik | |||
| 10 | Znamionowe czasy wyłączania prądu | Czas | dziesięć tysięcy | |
| 11 | Znamionowe czasy wyłączania prądu zwarciowego | Czas | 30 | |
| 12 | 1min napięcie wytrzymywane na napięcie główne obwodu głównego (faza-faza, ziemia / pęknięcie) | kV | 42/48 | Stan higrometryczny 34 |
| 13 | Piorunowe napięcie wytrzymywane impulsowo (faza-faza, ziemia / pęknięcie) | kV | 75/85 | |
| 14 | 1min wytrzymuje napięcie przemienne obwodu wtórnego | kV | 2 | |
