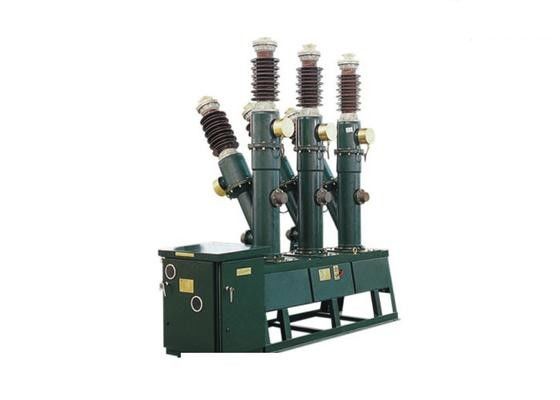

40.5KV ramy zewnętrzne - wyłącznik SF6 / szybki wyłącznik powietrzny
Przegląd
LW8-40.5 Typ zewnętrzny AC HV SF6Rozerwacz jest rodzajem zewnętrznego sprzętu elektrycznego HV, trójfazowego, AC 50Hz. Jest używany nie tylko do sterowania i ochrony systemu przesyłu i dystrybucji mocy 35kV,ale także do łączenia przełącznika i otwierania i zamykania banku kondensatora, a także do pomiaru i ochrony, gdy jest wyposażony w transformator prądu.
Ten wyłącznik jest wyposażony w mechanizm pracy sprężyny typu CT14 i jest zgodny z wymaganiami normy GB1984-89 i IEC56.
Środowisko aplikacji
a. Wysokość nieprzekraczająca 1000 m.
b. Temperatura otoczenia: -30oC - + 40oC, średnia wartość 24H nie przekracza 35oC;
c. wilgotność względna: średnia dzienna nie przekracza 95%, średnia miesięczna nie przekracza 90%,
d. Prędkość wiatru: nie więcej niż 35 km/s
e. Warunek zanieczyszczenia musi być klasy III, odległość wkręcenia się z porcelanowej buchy musi wynosić 1050 mm (względ nominalnego wkręcenia się nie może być mniejszy niż 25 mm/kV);
f. Powietrze otoczenia powinno być wolne od materiałów łatwopalnych, zagrożenia wybuchem, substancji korozyjnych i intensywnego wstrząsania.
Tabela 1
| Nie, nie, nie. | Pozycja | Jednostka | Parametry | |
| 1 | Narysowane napięcie | kV | 40.5 | |
| 2 | Poziom izolacji znamionowej | 1min częstotliwość zasilania wytrzymać napięcie | kV | 185/215 (złamanie) |
| Impuls błyskawiczny wytrzymać napięcie | 95/118 (złamanie) | |||
| 3 | Prąd nominalny | A | 2000 | |
| 4 | Wytrzymałość mechaniczna | czas | 5000 | |
| 5 | Ciśnienie znamionowe gazu SF6 ((ciśnienie 20oC) | MPa | 0.45 | |
| 6 | Ciśnienie blokujące (ciśnienie miernikowe 20oC) | MPa | 0.40 | |
| 7 | Najniższa temperatura otoczenia | oC | - 30 | |
| 8 | Narysowany prąd przerywania zwarcia | kA | 31.5 | |
| 9 | Narysowany prąd wytwarzający zwarcie (szczyt) | kA | 80 | |
| 10 | Krótki czas znamionowy wytrzymałość prądu (prądu cieplnego) | kA | 31.5 | |
| 11 | Narysowany szczyt prądu wytrzymającego (prąd dynamiczny) | kA | 80 | |
| 12 | Narysowany prąd przerywania pozafazowego | kA | 7.9 | |
| 13 | Czas przerwania znamionowego prądu przerywania zwarcia: | czas | 16 | |
| 14 | Czas zamknięcia | s | ≤ 0.1 | |
| 15 | Godziny otwarcia | s | ≤ 0.06 | |
| 16 | Nominalna sekwencja działania | O-0.3s-CO-180s-CO | ||
| 17 | Nominalny prąd zerwania/otwierania pojedynczej grupy kondensatorów | A | 400 | |
| 18 | Ostatni czas prądu zwarcia | s | 4 | |
| 19 | Poziom wycieku SF6 (rocznie) | ≤ 1 | ||
| 20 | Zawartość wilgoci w gazie SF6 ((20oC) | Ppm ((v/v) | ≤ 150 | |
| 21 | Narysowe napięcie robocze układu pracy sprężyny | |||
| Napięcie cewki zamykającej i otwierającej | V | AC 220, 380 / - Dzwonię.48, 110, 220 |
||
| Napięcie silnika magazynowania energii | V | AC 220 DC 220 |
||
| 22 | Waga gazu SF6 | kg | 8 | |
| 23 | Masa wyłącznika (w tym mechanizm działania) | kg | 1400 | |
Tabela 2
| Nie, nie, nie. | Pozycja | Jednostka | Wymogi techniczne | Warunki i metody badań |
| 1 | Przejazd ruchomego przedmiotu kontaktowego | mm | 95±2 | Pomiar przebiegu ruchomego kontaktu odnosi się do darawing12 |
| 2 | Odległość między kontaktami | mm | 605±1.5 | Pomiar odległości pomiędzy ruchomym i stałym kontaktem, patrz rysunek 12a |
| 3 | Asynchronizacja z trójfazowym włączeniem | ms | ≤ 3 | Pomiar różnicy odległości bieguna pomiędzy ruchomym i stałym kontaktem odnosi się do darawing14 |
| 4 | Asynchronizacja trójfazowego wyłączenia | ms | ≤ 2 | Pomiar różnicy odległości bieguna pomiędzy kontaktem ruchomym a stałym odsyła do rysunku 15 |
| 5 | Opór pętli głównej | μΩ | ≤ 120 | Pomiar metodą spadku napięcia prądu stałego, wprowadzony w 100A |
| 6 | Prędkość w momencie dotyku kontaktów | m/s | 3.2±0.2 | Napięcie znamionowe i metoda pomiaru odnoszą się do rysunku 14 |
| 7 | Prędkość odłączania kontaktów | m/s | 30,4±0.2 | Narysowane napięcie i metoda pomiaru odnoszą się do rysunku 15 |
| 8 | Wykonanie kuchni | mm | 10 + 0,5 - 0.1 | Odwołanie do rysunku 6 w pozycji "stan zamknięcia" |
| 9 | Wykonanie odcinka kuchni | mm | 1-2 | Odwołanie do rysunku 6 w pozycji "stan zamknięcia" |
| 10 | Częściowe obciążenie 40.5kV 250,7 kV |
PC | 20 | Przy nominalnym ciśnieniu gazu, użyj częściowego przyrządu do umieszczenia 40,5 kV między dwoma przewodami wyjściowymi przez 1 minutę, a następnie spadnie do 25,7 kV równomiernie |
| PC | 10 |
