Breaking time: | 18~45 S | Mechanical life: | CB:10000 Times Disconnector:2000 Times |
---|---|---|---|
Napięcie znamionowe: | 12/24KV | Circuit breaker circuit resistance: | <80 μΩ |
Czas zamknięcia kontaktu: | ≤3 Ms | closing time: | 25~60 S |
Znamionowy prąd wyłączania zwarciowego: | 20/25 K.A. | Three phase opening and closing asynchrony: | ≤2 Ms |

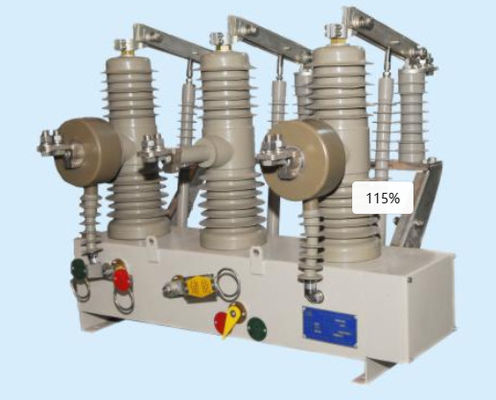

Zewnętrzny wyłącznik prądu próżniowego wysokonapięciowego typu ZW32 jest zewnętrznym wyłącznikiem wysokonapięciowym o napięciu nominalnym 12/24 kV i trójfazowym AC 50HZ.Wykorzystuje się go głównie do przerywania i zamykania prądu obciążenia i prądu zwarcia systemów energetycznych, nadaje się do ochrony i kontroli w podstacjach, przedsiębiorstwach przemysłowych i górniczych oraz sieciach dystrybucyjnych w miastach i na obszarach wiejskich.Jest szczególnie odpowiedni do częstych miejsc pracy oraz automatyzacji dystrybucji miejskiej i wiejskiej.
Atrybut produktu | Wartość |
---|---|
Nazwa produktu | Wysokonapięciowy wyłącznik prądu próżniowego |
Moc znamionowa silnika magazynowania energii | 40/70 W |
Czas odbicia kontaktu | ≤ 3 Ms |
Narysowany szczyt Wstrzymać prąd (szczyt) | 50/63 KA |
Prąd nominalny | 630/1250 A |
Odporność obwodu wyłącznika | < 80 μΩ |
Napęd nominalny | 12/24kV |
Godzina zamknięcia | 25 ~ 60 S |
Asynchronizacja otwierania i zamykania w trzech fazach | ≤ 2 Ms |
Życie mechaniczne | CB: 10000 razy Rozłączacz: 2000 razy |
Czas przerwy | 18~45 S |
Przełącznik typu ZW32 składa się głównie z solidnego, zamkniętego, zintegrowanego bieguna, transformatora prądu, mechanizmu o sprężyni i podstawy.Mechanizm działania sprężyny i słup są mocowane na podstawie, a konstrukcja uszczelniająca pomiędzy zintegrowanym słupem uszczelniającym, transformatorem prądu i mechanizmem pracy sprężyny jest odpowiednia dla środowisk zewnętrznych.prostą i jasną strukturę, łatwa instalacja i może spełniać wymagania odległości otwierania komory gaśnic łukowych i przejazdu bez regulacji podczas instalacji.Ten rodzaj przełącznika rezerwuje również pomocnicze kontakty przełącznika, które mogą w pełni zaspokoić różne potrzeby użytkowników.
1. filar 2. transformator prądu 3. pudełko instytucjonalne 4. mechanizm sprężynowy 5. pudełko końcowe
1 Ze względu na swoją specjalną konstrukcję wyłącznik na tej kolumnie może zapewnić użytkownikom długotrwałe użytkowanie bez konserwacji.Zaleca się, aby użytkownicy przeprowadzali test napięcia częstotliwości mocy co trzy lata lub mniej więcej., i regularnie czyszczyć części izolacyjne wyłącznika zgodnie z lokalnym poziomem zanieczyszczenia środowiska.
2 Użytkownikom nie wolno zastępować lub używać elementów elektrycznych, które nie są zgodne z oryginalnymi specyfikacjami modelu.
3 Operatorzy powinni rozumieć funkcjonowanie, instalację, regulację i konserwację mechanizmu, rejestrować wszelkie problemy napotkane podczas pracy,i w razie potrzeby powiadomić producenta.
